基于STM32的齿轮箱吹干装置

基于stm32单片机的齿轮箱壳体吹干装置设计

1. 引言

汽车工业是国家经济发展的支柱产业，对国民经济的发展具有强大的拉动作用。汽车变速箱是决定汽车质量与运行性能的重要部件之一[1]。壳体是变速箱的基础部分，它装配变速箱的相关零件，如轴、齿轮、控制部分、换挡部分等，以保持它们之间的正确相对位置，并按照一定的传动关系协调运动传递和输入输出功率[2-4]。因此，壳体的加工质量将直接影响变速箱的精度、性能和寿命[5]。壳体的产能也将直接影响企业生产变速箱的能力。

齿轮箱壳体加工完成后，壳体上的沟槽和加工部位会残留加工过程中喷射的切削液。工件的吹干主要采用传统的压缩空气气枪和手动气枪，吹走残留的切屑并吹干工件表面的切削液。人工清洗效率低，且切削液具有腐蚀性，飞溅的切削液会对人体造成伤害，不利于自动加工，导致环境污染和严重的资源浪费。为了克服切削液干燥与回收的不足，本文设计了一种变速箱干燥装置，可在密闭环境中实现自动和手动干燥功能。

2. 总体方案设计

本装置主要针对齿轮箱壳体干燥及切削液完全回收的问题。360度环形气吹干燥装置可有效提高生产自动化水平，更好地保证产品质量。同时，可避免操作人员直接接触飞溅的切削液，为安全生产提供保障。

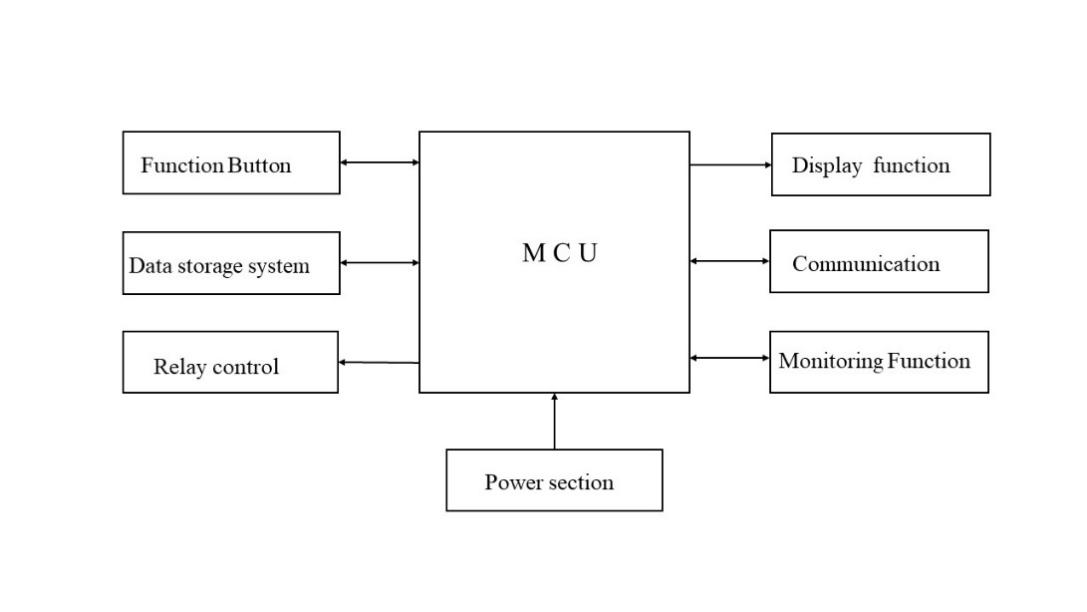

该设备主要由设备外壳、电源、主控、气流控制和切削液收集管道、监控、显示等部分。结构单元的框图如图1所示。

该设备的微控制器采用基于ARM® Cortex® M处理器核心的stm32f103rbt6作为核心处理器，完成信号采集、通信、控制等功能。stm32f103rbt6是一款采用lqfp64封装、内置128KB闪存的32位处理器产品，时钟频率最高可达72MHz；具有两个16位监控定时器、systick定时器和24位递减计数器；配备9个通信接口，包括2个I2C接口、3个USART接口和2个SPI接口；具备资源丰富、低成本的特点，能够满足节省成本的需求。

该设备的显示部分采用八个数码管来显示设备的工作状态，能够有效显示设备的当前运行状态，节省成本并实现简洁美观的效果。该设备配备无线通信功能，可自由读取数据，使用方便。

3. 设备外壳设计

作为密封环境的功能部分，由底座支撑、箱体和控制箱组成。底部支架嵌入四个轮子，便于设备移动。箱体底部设有三个垫块，用于放置齿轮箱壳体。内部设有多个风道和监控单元，用于监控箱内空气干燥和温度情况。箱体底部有三个垫块，用于放置齿轮箱壳体。控制箱位于箱体后部，内部放置控制电路。

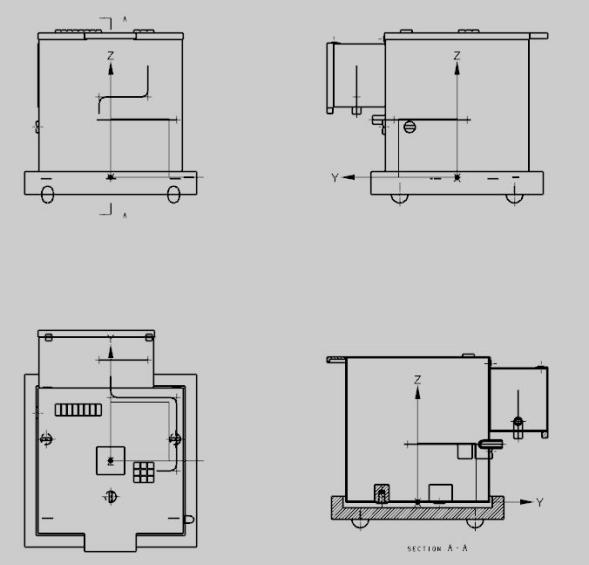

在设备底部设计了切削液收集管，可收集切削液以实现二次利用，最大化资源利用。外形结构如图2所示。

4. 硬件电路设计

4.1 吹干功能

加工后，箱体的许多沟槽中会残留飞溅的切削液。传统的干燥方法为手动干燥。手动干燥会导致切削液飞溅，容易使操作者吸入大量切削液油雾，损害身体健康，也容易导致操作者对工作岗位产生抵触情绪。设备设有两种预设干燥模式：手动干燥模式和自动干燥模式。根据不同零件，可自由切换两种模式。同时，使用该设备可有效提高生产自动化水平。该设备配备四条气路，可全部或部分开启，实现多角度干燥。

4.2 控制单元

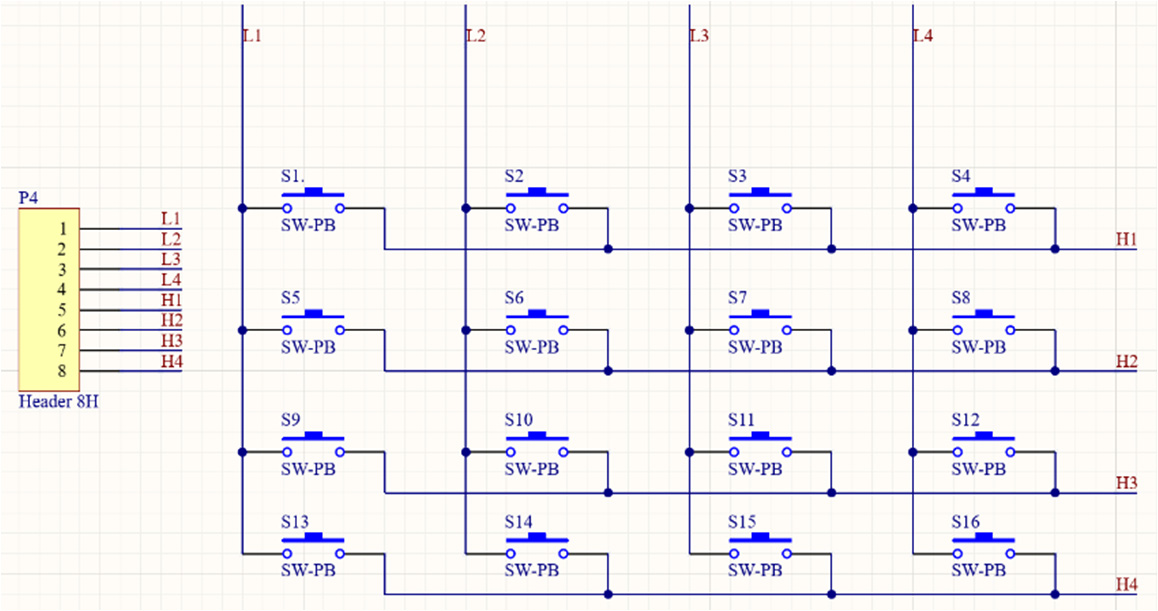

该设备由按键控制和继电器控制两部分组成。按键控制采用4*4薄膜开关矩阵按键，硬件连接电路如图3所示。通过功能键发送不同指令，完成对干燥模式、干燥时间、风扇启停及运行速度等参数的设置，实现手动干燥与自动干燥、匀速干燥与变速干燥等功能之间的切换。继电器采用带光耦的隔离继电器模块，用于控制气路的通断。同时，设备还配备紧急停止和启动功能。当发生设备故障时，按下紧急停止按钮，系统将停止工作，显示系统显示err，并发出声光报警。报警三秒后，显示系统将返回紧急停止前的界面。故障修复并按下启动键后，系统将继续保持紧急停止前的状态运行。

4.3 监控单元

配备内部监控单元，用于实时监控设备的内部环境。当内部温度过高时，系统会自动停止干燥。同时，可监控切削液的收集情况，当达到最大收集量时，系统将发出报警，提醒用户及时收集设备中的切削液。

4.4 数据存储功能

数据存储系统采用I2C串行通信存储器cat24c02，用于存储齿轮箱壳体的序列号、干燥时间、切削液收集时间、故障等信息，以便后续读取、分析、调整干燥时间和模式，并为后续改进生产工艺提供有效数据。

5. 软件功能实现

软件设计是一个重要的控制部分，是实现设备功能的关键，硬件在软件的控制和调度下协同工作。本设计采用模块化方式编写整个软件，提高了程序的可靠性与可移植性，便于测试和维护。

设备上电后，首先进行初始化设置，包括时钟、I/O端口、定时器、串口等。然后从EEPROM读取一些重要参数，进入主循环。在主循环中，等待启动命令，接收到启动命令后进入吹干过程，直到获得新命令或吹干时间结束。在干燥过程中，监控单元始终监控温度和干燥程度，当监测数据达到规定标准时，实现报警、自动停止、手动干预等功能。处理流程如图4所示。

6. 结论

该装置采用高性能MCU和高精度检测芯片，可实现齿轮箱壳体的智能干燥。通过制作原型进行仿真测试，壳体能够正常干燥，切削液可有效收集，结果可显示并报告，信息可存储。该装置的使用提高了加工质量和生产效率，降低了劳动力成本，增强了企业的竞争力。
