AIDC网络基石：光模块的选型策略与运维实战全解析

给AI算力集群配光模块，很容易栽跟头。看着都是400G，接口也长得一样，插上就是不亮。机房一排GPU等着联网，整个集群的部署进度，就卡在这么一个小小的模块上。为什么？

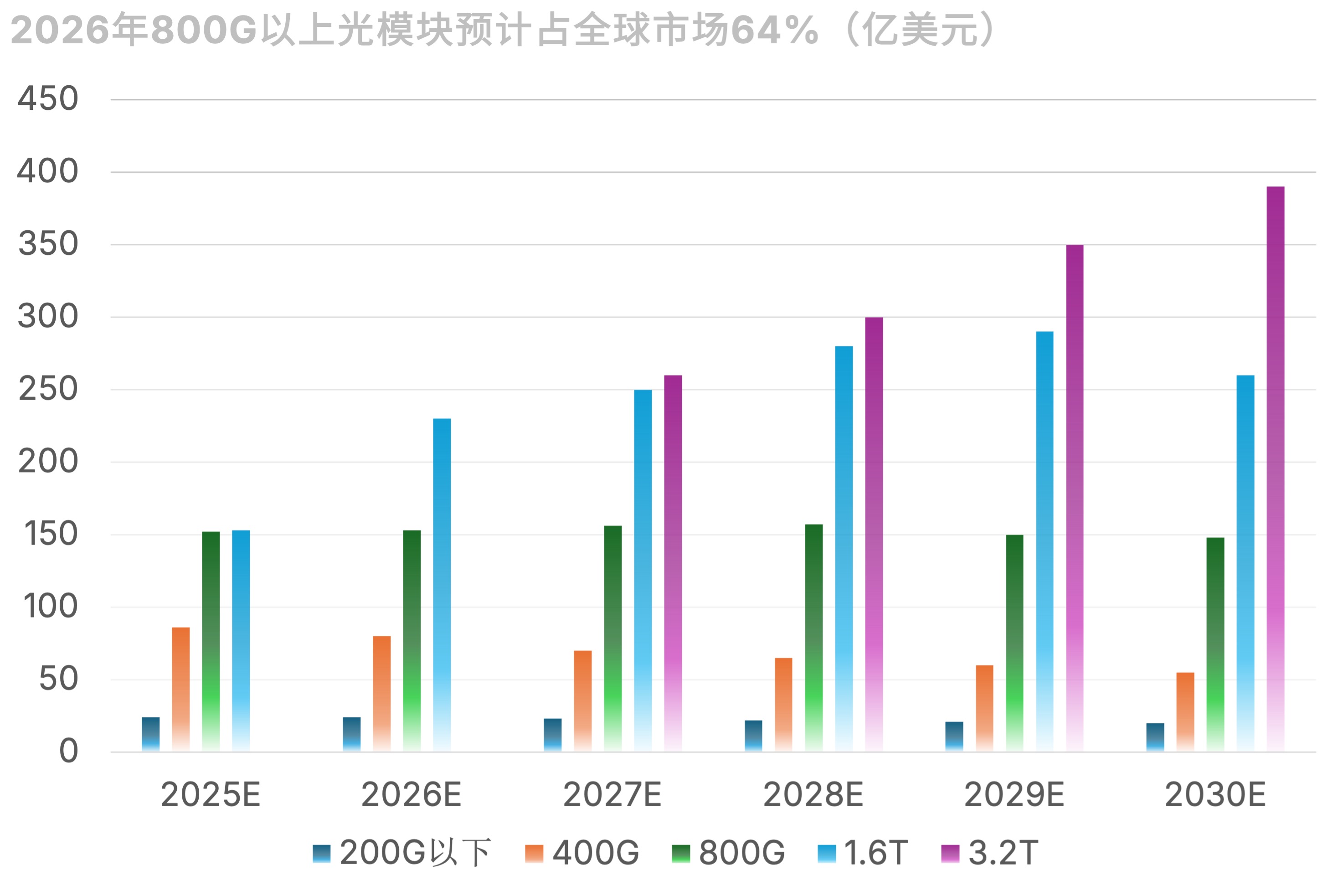

实际上光模块的参数远比看起来复杂。从100G到400G、800G，传输距离有SR、DR、FR、LR之分，封装有QSFP和OSFP，光纤还分多模和单模……任何一个参数不匹配，代价都是一条不通的链路。根据LightCounting的预测，2026年全球数通光模块市场规模有望达到228亿美元，800G和1.6T产品合计占比约64%。

来源：LightCounting，华泰证券

这篇文章内容基于一线数据中心的选型与部署经验，覆盖10G到800G的主流光模块，从技术原理、场景适配，到兼容性避坑和故障排查，逐一展开。

光模块基础知识

光模块的技术演进始终以速率为核心驱动力。从10G到1.6T，每一代产品都在为满足数据中心不断增长的带宽需求而迭代。目前数据中心最常用的光模块速率覆盖25G、100G、200G、400G和800G，1.6T光模块随着单端口1.6T交换机的推出，也将在2026年下半年逐步进入商用。

调制技术：NRZ与PAM4的本质区别

调制技术是决定光模块速率上限的核心因素。当前主流的两种调制方式分别是NRZ（不归零编码）和PAM4（四电平脉冲幅度调制）。

• NRZ使用两个信号电平（高和低），每个时钟周期传输1比特数据，误码率低但频谱效率仅为1 bit/symbol。它主要用于单通道10G到25G的速率场景。
• PAM4使用四个不同的信号电平，每个时钟周期可传输2比特数据，频谱效率是NRZ的两倍。这使得PAM4能够在单通道上实现50G、100G甚至200G的速率。目前400G、800G和1.6T光模块均以PAM4调制为主。

💡Tips：如果你的网络需要50G以上单通道速率，基本可以锁定PAM4方案。但要注意，PAM4对信号质量要求更高，通常需要配合FEC（前向纠错）来保证链路稳定性。

主流连接介质：DAC、AEC、AOC和标准光纤跳线如何选？

光模块之间的连接线缆主要有以下类型：

• DAC（直连铜缆） ：内部为纯铜线，无源设备。优点是成本低、功耗低、时延低；缺点是传输距离极短（高速率下衰减更快），且线缆较粗重。适合机柜内3米以内的短距连接。
• AEC（有源电缆） ：在DAC基础上增加了retimer芯片，线缆更细，传输距离可达5-7米，但仍属于短距方案。
• AOC（有源光缆） ：两端光模块与光缆一体化封装。重量轻、传输距离远（30-50米），是机房内机柜间连接的优选方案。
• 多模光纤 (MMF, OM3/OM4/OM5)： 配合SR（Short Reach）模块，适用于距离<100米的链路（如同一机房内）。
• 单模光纤 (SMF, OS2)： 配合DR/FR/LR/CWDM模块，适用于500米至10公里以上的。

💡Tips：3米以内选DAC，5-7米选AEC，30-50米可选AOC或标准光纤跳线，100米以上必须用标准光纤跳线配合对应的光模块。

光模块选型的核心指标

在实际选型中，速率和传输距离以及封装形态是最基本的考量指标。

模块型号的后缀种类：SR、DR、FR、LR、ZR

其中DR模块是目前数据中心机房内部署最多的类型，兼顾了传输距离和成本效益。ZR模块采用相干技术，价格昂贵，主要用于城域间的超长距传输。

多模光纤 vs 单模光纤

• 多模光纤配合SR短距模块，性价比高，适用于100米以内的短距链路。常用光纤规格为OM3、OM4、OM5。
• 单模光纤配合DR、FR、LR等模块，支持更长距离传输和更完整的信号质量，但造价更高。

💡Tips：在传输距离能满足的前提下，优先选择多模方案以降低成本。当距离超过100米时，转向单模方案。

封装形态：QSFP与OSFP的选择

封装形态决定了光模块与交换机端口的物理兼容性：

• QSFP系列（QSFP+、QSFP28、QSFP-DD）：25G、100G、200G、400G均采用此封装，向后兼容性好。QSFP-DD在QSFP28外形上增加通道数实现400G，且向下兼容QSFP28。
• OSFP：体积更大、散热更好，主要用在800G及以上的设备中。OSFP的散热优势使其成为NVIDIA AI网络和800G环境中的主流选择。OSFP最大功耗可达15W，比QSFP-DD高出3W。

💡Tips：QSFP和OSFP的物理外观完全不同，无法互相适配。如果是新建AI集群，OSFP是更面向未来的选择；如果是从现有QSFP基础设施升级，QSFP-DD的向后兼容性更有优势。

数据中心组网场景下的光模块选型实践

Leaf-Spine架构的选型策略

在典型的Leaf-Spine二层组网中，不同层级的光模块选型策略截然不同：

• Leaf到服务器（机柜内，3米以内） ：服务器网卡（如100G CX5）与TOR交换机之间的连接，选型优先级为100G DAC > AOC > SR。DAC性价比最高。
• Leaf到Spine（跨机柜/跨机房，50米-500米） ：DAC不再适用，需要根据速率（如400G Spine）选择对应的单模模块（DR或FR），配合单模光纤。

AI算力集群800G光模块选型

大模型训练驱动的AI算力集群对光模块提出了更高要求：

• 计算节点（如NVIDIA H100，8张800G网卡）与交换机之间：短距连接，选择800G SR模块，配合多模光纤。
• Spine层之间：传输距离更长，需要选择800G DR8或2×DR4模块，配合单模光纤。
• 800G端口支持breakout拆分（如800G拆分为4×200G）时，需确认交换机是否支持对应的拆分模式。

光模块兼容性

光模块的兼容性是数据中心部署中最常见也最棘手的问题之一。

许多交换机大厂会在交换机上设置光模块白名单——只有通过认证的模块才能正常工作。白名单校验机制包括：

1. 基础信息校验：vendor name、OUI、PIN码
2. 更深入的CCBASE和Extended校验
3. 部分厂商甚至采用加密校验

一旦校验失败，交换机会采取拒绝供电、标记为unsupported、限制功能等锁定策略。

如何躲开兼容性“陷阱”？

1. 优先选择：使用交换机厂商认证或推荐的光模块品牌
2. 修改模块EEPROM：部分情况下可通过重写光模块的EEPROM信息绕过校验
3. 更换模块：如果模块被锁定且无法修改，只能更换为兼容模块

光模块故障排查

在数据中心部署过程中，光模块无法Link Up很常见。建议按以下流程进行自检：

做完以上步骤仍无法解决，大概率是兼容性问题，需要考虑更换模块品牌或联系厂商技术支持。

CMIS管理机制

CMIS（Common Management Interface Specification）是高速光模块的一种标准管理配置协议。它定义了光模块与系统管理软件之间的接口和数据格式，使得不同厂商的光模块可以通过统一的方式进行配置、监控和管理。

• 数字诊断监控 (DDM/DOM)

提供实时性能监测数据，包括：

• 温度 (Temperature)：模块内部温度监控
• 电压 (VCC)：供电电压监控
• 光功率 (Optical Power)：Tx（发射）和 Rx（接收）的实时光功率值，用于判断链路质量
• 偏置电流 (Bias Current)：激光器工作状态监测

配置与控制 (Configuration)

允许 Host 对模块进行动态配置，例如：

• 通道速率设置：配置 Lane 的波特率和调制方式（如 PAM4）
• 功耗控制：在不同功耗模式（Low Power vs. High Power）之间切换
• 发射/接收控制：通过 Tx/Rx Disable 命令开关光路

状态机控制 (State Machine)

• 定义了模块从上电到完全工作的详细生命周期（如 Reset -> Initializing -> Ready -> Operational）
• Host 通过读取模块的“状态机”状态，可以清晰判断模块是否已准备好发送数据，或者是否遇到了故障

💡Tips：25G、100G等低速模块通常不需要CMIS配置，即插即用。但400G及以上高速模块强烈建议开启CMIS管理，否则可能遇到各种“莫名其妙”的Link Up问题。
