在语音智能体的开发中，一块小巧的 LCD 屏幕往往是赋予设备“灵魂”的关键。智能体需要通过屏幕向用户反馈当前的状态，比如空闲、聆听、思考、说话或是遇到错误。如果在 LVGL 中完全依靠画线、画圆等基础 API 去一点点“拼”出这些复杂的表情动画，不仅代码量巨大，渲染效率极低，还极易导致屏幕闪烁，严重影响智能体的交互体验。

最优雅且高效的解决方案是什么？答案是：直接使用位图（BMP）显示。

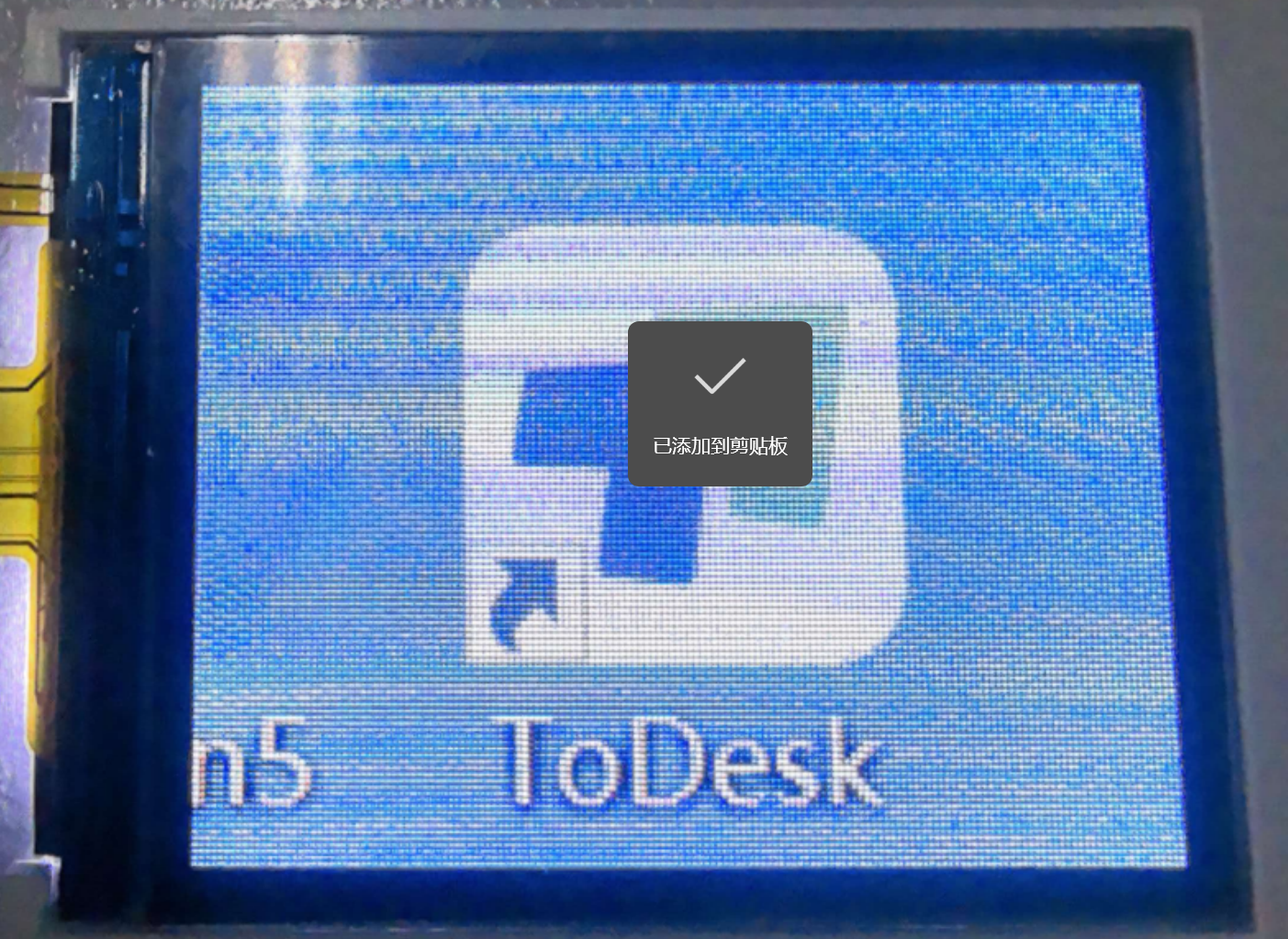

不过，在 LVGL 中直接显示图片并不是把文件丢进工程就完事了，中间涉及到图片转换、变量声明、CMake 编译配置等一系列容易踩坑的细节。今天这篇博客，我就带大家完整走一遍在 LVGL 8.4.0 环境下，将自定义的智能体表情位图完美显示在 160×120 屏幕上的全流程。

环境说明

GUI 框架：LVGL 8.4.0
屏幕分辨率：160 × 120
构建工具：CMake
应用场景：语音智能体状态表情显示

核心避坑指南： 处理的原图和最终在 LCD 上显示的像素尺寸必须完全一致！比如我们的智能体屏幕是 160×120，那么设计师输出的表情截图或处理的图片就必须严格是 160×120，否则显示时会出现错位、花屏或内存越界。

第一步：使用官方工具转换图片并确认变量名

LVGL 不能直接读取 BMP 文件，我们需要将其转换为 C 语言数组。

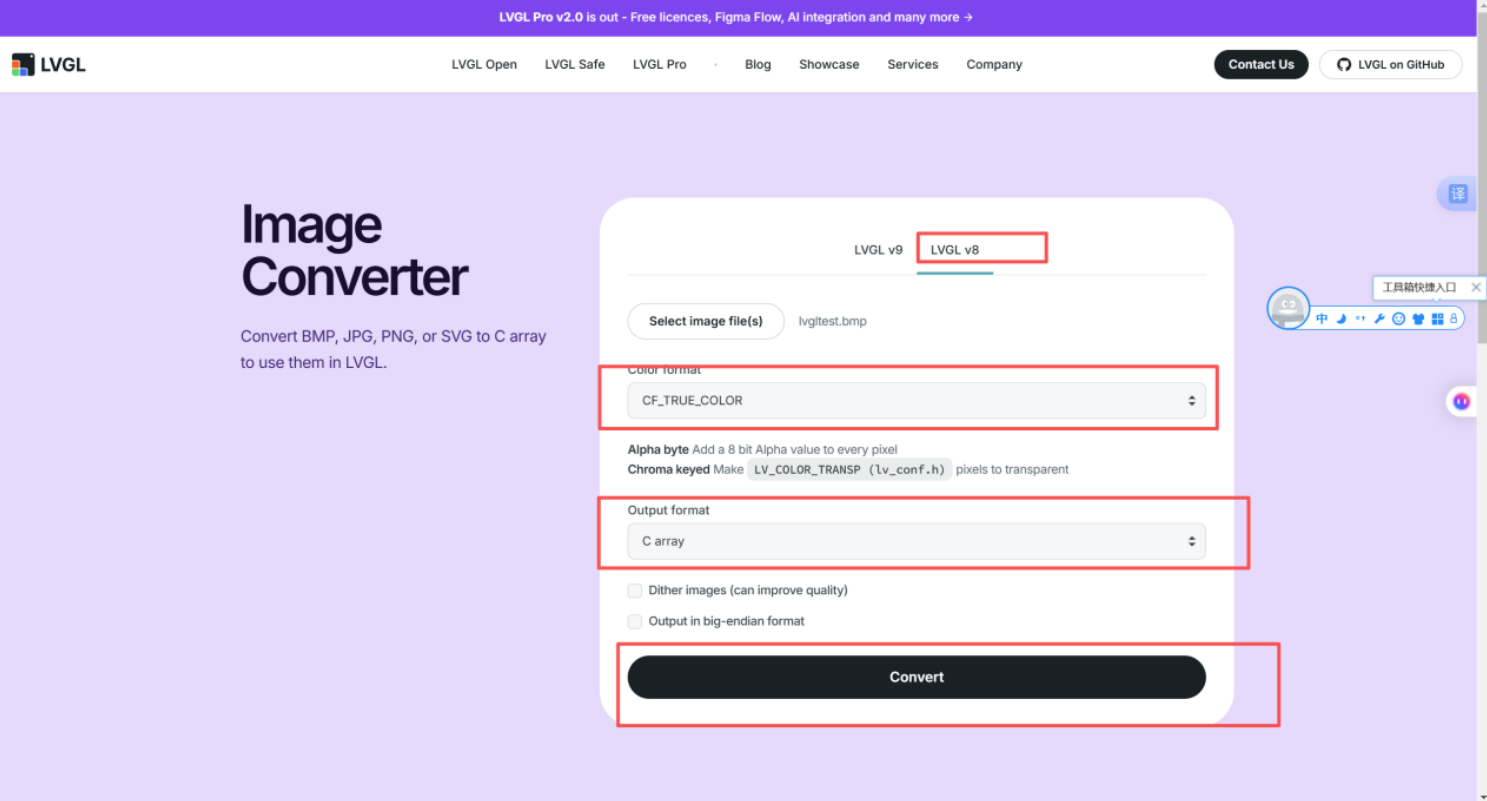

打开 LVGL 官方在线图片转换工具：https://lvgl.io/tools/imageconverter

BMP、JPG、PNG、SVG 等格式转换为 C 数组，方便在 LVGL 中使用。在 Color format 选项中，可以选择 RGB565、RGB565A8、RGB888、XRGB8888、ARGB8888 等多种颜色格式。对于我们的 160×120 LCD 屏幕，推荐选择 RGB888（True Color） 以获得最佳色彩还原。
- Alpha byte：为每个像素添加 8 位 Alpha 值，支持透明通道
- Chroma keyed：将 LV_COLOR_TRANSP 像素设为透明，实现抠图效果
- Dither images：抖动处理，可在低色深下提升画质
- Output in big-endian format：大端序输出，需根据 MCU 架构选择

上传你的 160×120 智能体表情图片，选择合适的颜色格式（通常为 True Color），点击 Convert 并下载生成的 .c 文件。
关键点：用文本编辑器打开生成的 agent_face_idle.c 文件，拉到最底部，找到类似下面的结构体定义：

// 注意记下这里的变量名，这里我们将其命名为 agent_face_idle
const lv_img_dsc_t agent_face_idle = {
.header.cf = LV_IMG_CF_TRUE_COLOR,
// ... 其他头文件信息
};

干货提示： 生成的 .c 文件大小可能在 1M 左右，但这只是源码大小，编译后实际占用的 Flash 空间通常在 36K 左右，不用担心会撑爆单片机的内部存储。如果图片较多，建议开启 Dither 抖动选项以提升低色深下的显示效果。

第二步：将文件放入工程目录

将转换好的 agent_face_idle.c 文件复制到你的工程对应目录下。例如，我们可以把它放在 LVGL 的智能体 UI 目录中：

${LN_SDK_ROOT}/components/gui/lvgl-8.4.0/demos/agent_ui/

第三步：配置 CMake 加入编译（最容易漏掉的一步！）

很多新手把文件放进工程后，编译却提示找不到符号，99% 是因为没有把 .c 文件加入 CMake 编译链。

打开你的 CMakeLists.txt，在对应的源文件列表中添加这一行：

# 确保将转换后的智能体表情图片 C 文件加入编译
${LN_SDK_ROOT}/components/gui/lvgl-8.4.0/demos/agent_ui/agent_face_idle.c

第四步：声明变量并编写显示函数

接下来，我们需要在界面初始化文件中声明这个图片变量，并封装一个显示函数。

打开 setup_agent_screen.c，在文件顶部添加外部声明：

// 声明外部图片变量，名字必须和第一步记下的变量名一致
LV_IMG_DECLARE(agent_face_idle);

然后，编写一个专门的智能体表情显示函数。这里包含了清屏、创建对象、设置源、居中和刷新布局的完整流程：

// 语音智能体表情显示函数
void show_agent_face(void *ui) {
    // 1. 清理屏幕上的旧表情内容，为切换新状态做准备
    lv_obj_clean(lv_scr_act());

    // 2. 创建图片对象
    lv_obj_t *img = lv_img_create(lv_scr_act());

    // 3. 设置图片源为刚才转换的智能体空闲表情位图
    lv_img_set_src(img, &agent_face_idle);

    // 4. 将表情在 160x120 的屏幕上居中显示
    lv_obj_align(img, LV_ALIGN_CENTER, 0, 0);

    // 5. 强制刷新布局，确保智能体表情立即渲染
    lv_obj_update_layout(img);
}

第五步：在合适的时机调用显示函数

表情准备好了，最后一步就是决定什么时候把它显示出来。这里提供两种常见的调用方案：

方案 A：在特定回调中替换显示（如切换智能体状态）

如果你想在某个事件触发时替换当前画面（例如用户唤醒智能体，从空闲切换到聆听状态），可以在回调函数中直接调用：

// 在 switch_agent_state 函数中
// 将原来的 setup_figure_9(global_ui); 替换为：
show_agent_face(global_ui);

方案 B：在系统初始化时直接显示

如果你希望开机或进入界面时就直接展示这张位图，可以在屏幕初始化函数的末尾调用：

// 在 setup_agent_screen 函数中
create_loop_ui(ui);
// 在 UI 创建完成后，直接显示智能体的默认空闲表情
show_agent_face(ui);

常见问题与排查

1. 编译报错 undefined reference to agent_face_idle

原因：变量名拼写错误，或者 CMakeLists.txt 没有正确添加 .c 文件路径。
解决：严格核对 LV_IMG_DECLARE(agent_face_idle) 中的名字和 .c 文件底部的变量名是否一字不差；检查 CMake 路径是否包含文件名。

2. 表情显示花屏、错位或颜色异常

原因：原图尺寸与屏幕分辨率不匹配，或者转换时选错了颜色格式。
解决：确认原图严格为 160×120；重新使用官方工具转换，确保 Color format 与你的 LCD 驱动配置一致。

3. 编译提示 Flash/RAM 空间不足

原因：虽然单张表情编译后只占 36K，但如果同时加载了多张高清位图（如多套表情），内存依然会吃紧。
解决：位图尽量使用 True Color 压缩格式；如果图片较多，建议将不常用的表情存放在外部 Flash 中，通过文件系统读取，而不是全部编译进内部 Flash。

4. 状态切换时屏幕闪烁

原因：每次切换表情都执行 lv_obj_clean 清屏再重绘，导致屏幕刷新撕裂。
解决：启用 LVGL 的双缓冲机制（在 lv_conf.h 中设置 LV_DISP_DEF_REFR_RATIO 和调整 LV_MEM_SIZE），或在切换时先创建新对象、再删除旧对象，避免全屏清屏。

总结与拓展

通过上述五个步骤，我们就可以轻松地在 LVGL 中为语音智能体显示自定义的表情位图了。相比于纯代码绘图，这种方式不仅开发效率极高，而且能完美还原设计师的 UI 效果，让智能体看起来更加生动。

后续拓展建议：

多状态表情切换：结合语音识别模块，当检测到 ASR 状态变化时，动态调用不同的 show_agent_face 函数，实现空闲、聆听、思考、说话等状态的无缝切换。
语音波形动画：在智能体说话时，可以在屏幕底部叠加一个动态的语音波形图，增强交互的沉浸感。
外部存储读取：如果位图数量非常多，可以考虑将图片打包成文件系统（如 LittleFS），配合 LVGL 的 lv_img_set_src(img, "S:path/to/img.bin") 接口从外部存储读取，彻底解放内部 Flash。
透明通道支持：对于带有透明通道的 PNG 图片，在转换工具中记得勾选 Alpha byte 选项，这样就能实现不规则形状的酷炫 UI 叠加效果。

大端序输出：如果你的 MCU 是大端架构（如部分 NXP 系列），在转换工具中勾选 Output in big-endian format，避免显示时颜色错乱。
