I2S协议的协议基础与工作原理

在嵌入式音视频开发中，I2S（Inter-IC Sound）协议是一种广泛使用的同步串行通信标准，专为数字音频数据传输设计。它由飞利浦公司（现恩智浦）开发，旨在简化音频设备间的连接，如微控制器、DAC（数字模拟转换器）、ADC（模数转换器）和编解码器之间的音频流传输。I2S协议的核心优势在于其简单性、高效性和对高质量音频的支持（如CD音质的16位/44.1kHz）。下面我将逐步解释其协议基础和工作原理，确保内容基于实际技术规范。

1. 协议基础

I2S协议的基础建立在几个关键组件上，这些组件定义了其物理层和数据格式：

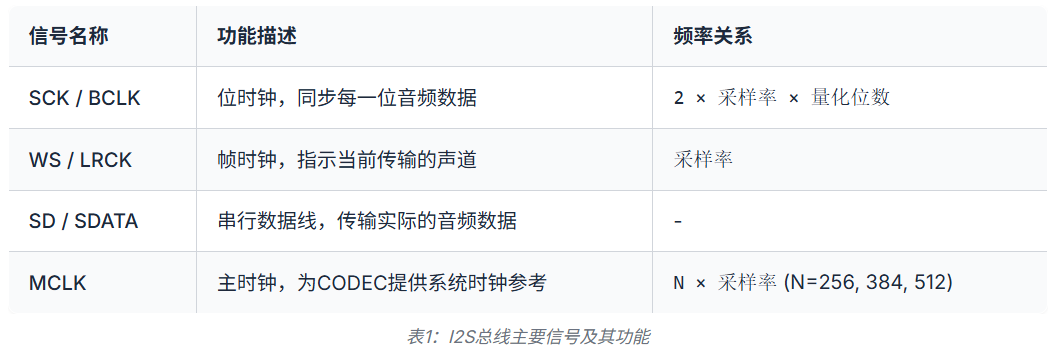

信号线
- SCLK/BCLK（Bit Clock）：位时钟信号，用于同步数据传输。每个BCLK周期对应一位数据的传输，频率由音频采样参数决定。
- WS/LRCK（Left/Right Clock）：左右声道时钟（也称为帧同步时钟），用于标识音频帧的开始和声道切换。LRCK高电平表示左声道传输，低电平表示右声道传输。
- DATA（Serial Data）：串行数据线，传输实际的音频样本数据。数据以二进制补码形式表示，支持常见的位深度如16位、24位或32位。
- MCLK：主时钟（可选），为音频编解码器提供高精度的系统时钟参考，频率通常是采样率的整数倍
