作者：pig pig
链接：https://www.zhihu.com/question/30826139/answer/49580656
来源：知乎
著作权归作者所有，转载请联系作者获得授权。

OS：Windows 8.1 x64 官方原版（请不要使用Ghost版以及各种修改版，虽然我的OS是Win8.1，但Win7 x64 sp1估计也差不多是相同步骤，为了方便，我在例子中用的是win7笔记本来称呼它，因为题主你给的图是win7笔记本）

&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/0d5b1c02cf4d83e56f798751e54fc198.png" data-rawheight="100" data-rawwidth="329" class="content_image" width="329"&gt;

VMware Workstation：v11.1.0（拿来学习的话，去网上下v11.0.0，有注册机，安装后，通过软件内部的升级功能，升级到v11.1.0。有条件的还是买正版吧）。
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/6f0343c752d0d93278ac674b5b80930d.png" data-rawheight="115" data-rawwidth="533" class="origin_image zh-lightbox-thumb" width="533" data-original="https://pic4.zhimg.com/ba3cbf9f583458162a54ba5683f7f5fb_r.jpg"&gt;

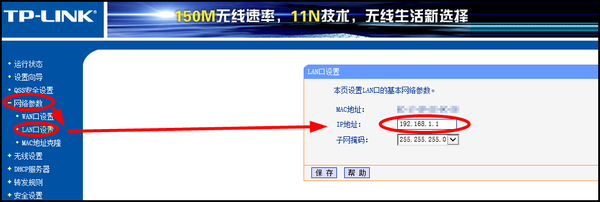

1.路由器IP，LAN-IP填192.168.1.1。（如果不清楚路由器的LAN-IP与WAN-IP的区别，赶紧去百度补习）。
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/ccb413c8aa8350f102c43062c8c2af3f.png" data-rawheight="338" data-rawwidth="1006" class="origin_image zh-lightbox-thumb" width="1006" data-original="https://pic2.zhimg.com/a174d25a7d5feb9518e84fc821ebd3d9_r.jpg"&gt;

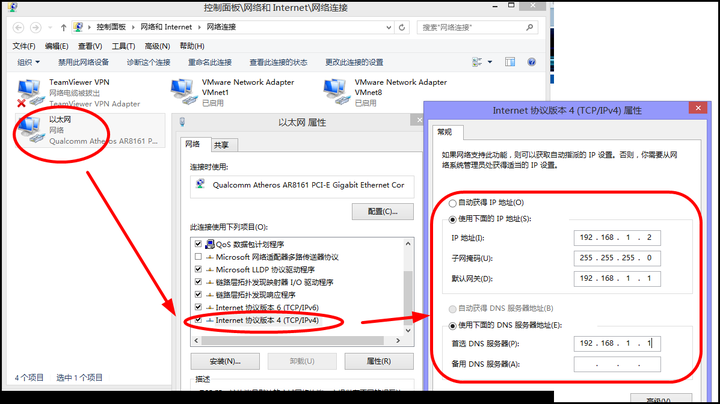

2.自己接入路由器的设备，一定要用静态IP分配。比如台式机、笔记本、服务器、智能电视、固定家庭成员（或办公室成员）的手机等等。这里，比如你这台win7笔记本，应该这么填：
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/ae6db982c363187813703c0d20fa53d4.png" data-rawheight="672" data-rawwidth="1197" class="origin_image zh-lightbox-thumb" width="1197" data-original="https://pic3.zhimg.com/1f6c86e54b695054ba1c939f1f8317fe_r.jpg"&gt;
（上图：ps.眼尖的可以看到TeamView..泪奔，千万别安装这货，坑太多了...另外，眼尖的还可以发现我的窗口是紫色的，这是因为我8个显示器经常同时打开几十个windows的远程桌面，以及十几个linux ssh。不用颜色区分的话，windows这边很容易搞混）

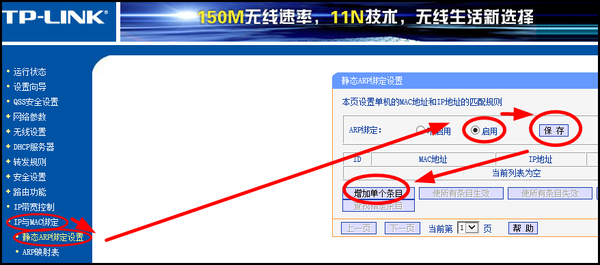

接着，要做双向静态IP设置，要在路由器上绑定MAC、绑定ARP。

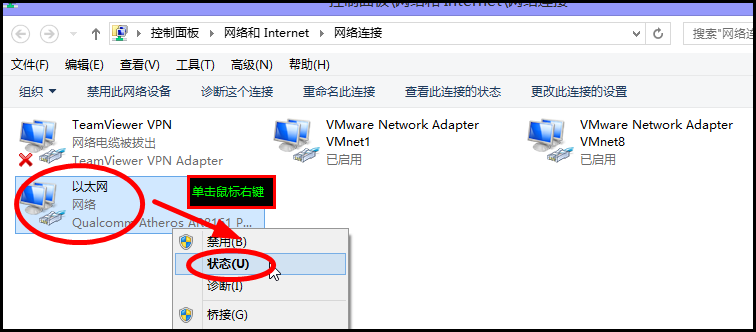

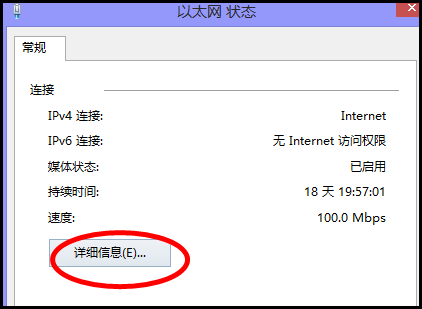

获取win7笔记本的mac
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/15e592afdcf3428e94280b8e3d12434f.png" data-rawheight="332" data-rawwidth="756" class="origin_image zh-lightbox-thumb" width="756" data-original="https://pic1.zhimg.com/07d8b1c8bf2b3c37cbc4c64150e157a4_r.jpg"&gt;
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/2b772f5c9fb383ab3bf021ac3437e86e.png" data-rawheight="309" data-rawwidth="422" class="origin_image zh-lightbox-thumb" width="422" data-original="https://pic1.zhimg.com/2dcf68e6b8086fe28b4e05528d87c15c_r.jpg"&gt;

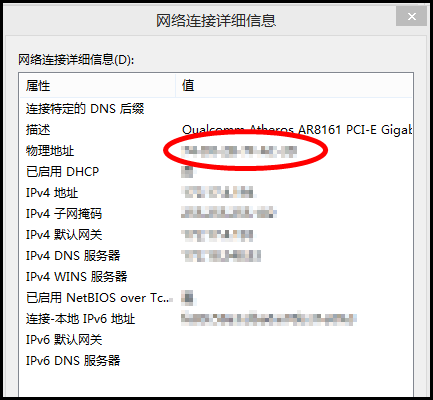

&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/60b0e9cc9e55e9672f5e481d6cb7a60f.png" data-rawheight="400" data-rawwidth="433" class="origin_image zh-lightbox-thumb" width="433" data-original="https://pic4.zhimg.com/fb5fb93f185db5bd7ac493ec668cc567_r.jpg"&gt;上图红圈就是mac。记住，填到下图：上图红圈就是mac。记住，填到下图：
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/010b041a35e51581ec3b4999ace615de.png" data-rawheight="359" data-rawwidth="1044" class="origin_image zh-lightbox-thumb" width="1044" data-original="https://pic4.zhimg.com/03a26fba849e0eb3f6b86b3f94cf2b63_r.jpg"&gt;（上图：记得保存。Mac地址为上上图获得的MAC地址，IP地址为Win7笔记本的192.168.1.2）（上图：记得保存。Mac地址为上上图获得的MAC地址，IP地址为Win7笔记本的192.168.1.2）

&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/921386764998c84e3e6a4284d89d75d9.png" data-rawheight="388" data-rawwidth="878" class="origin_image zh-lightbox-thumb" width="878" data-original="https://pic1.zhimg.com/863f282ede6bf88878f8191db9c669b8_r.jpg"&gt;&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/149b781cbb843718dbf7a6cd241a9082.png" data-rawheight="224" data-rawwidth="556" class="origin_image zh-lightbox-thumb" width="556" data-original="https://pic1.zhimg.com/7260d5f53dc7c3e43eeb9fc233308f34_r.jpg"&gt;

（上图：和刚才一样的意思是，MAC地址与IP地址，同上上图）

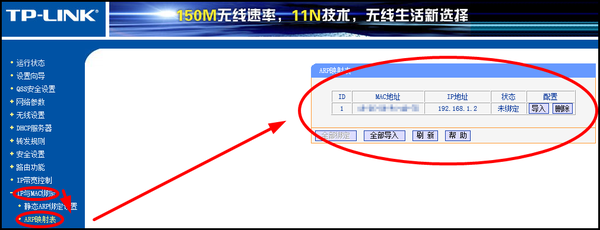

&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/ea8715d07d3789cf5e7cc60edd2c9e69.png" data-rawwidth="1011" data-rawheight="388" class="origin_image zh-lightbox-thumb" width="1011" data-original="https://pic1.zhimg.com/940efb747e48711b0740ccd5dca7fe58_r.jpg"&gt;（上图：这个步骤的意思是，检查一下，看看还有哪些未绑定。如果状态为未绑定，可以直接导入并绑定，然后回到上上图的界面，可以发现已经直接导入进去了。）（上图：这个步骤的意思是，检查一下，看看还有哪些未绑定。如果状态为未绑定，可以直接导入并绑定，然后回到上上图的界面，可以发现已经直接导入进去了。）

现在需要在路由器上划分IP范围，我只是做例子，你需要根据自己的情况来调整：
1.静态范围：

比如从 192.168.1.2到 192.168.1.50。

此IP范围来做固定IP。其中192.168.1.2 到 192.168.1.39 为物理设备；192.168.1.40 到 192.168.1.50 为虚拟机。而且，192.168.1.40给虚拟机上的Red hat 9（你确定要用这么老的系统？为何不用Red Hat Enterprise Linux 5？（RHEL 5））

静态范围的确定，不需要做任何事情，但需要你自己记录。

2.DHCP范围：
192.168.1.51 到 192.168.1.100.
路由器上的DHCP，是用来给不经常使用路由器的客人、朋友使用的，他们来你家里玩，用DHCP，方便他们的手机wifi上网，或方便他们的笔记本wifi上网。

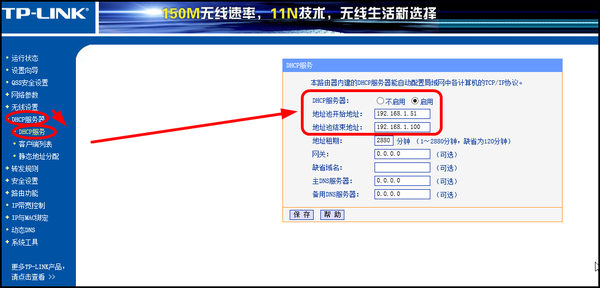

设置DHCP范围：

&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/848b8ee8c8571e8388529400ff35b34d.png" data-rawwidth="1075" data-rawheight="516" class="origin_image zh-lightbox-thumb" width="1075" data-original="https://pic1.zhimg.com/a5e67a1eb3ffe610bbf05b486f831cf4_r.jpg"&gt;（上图：记得保存。以后，如果有新设备，通过wifi连接到这台路由器，它的IP就被自动分配到DHCP这个范围内。）（上图：记得保存。以后，如果有新设备，通过wifi连接到这台路由器，它的IP就被自动分配到DHCP这个范围内。）

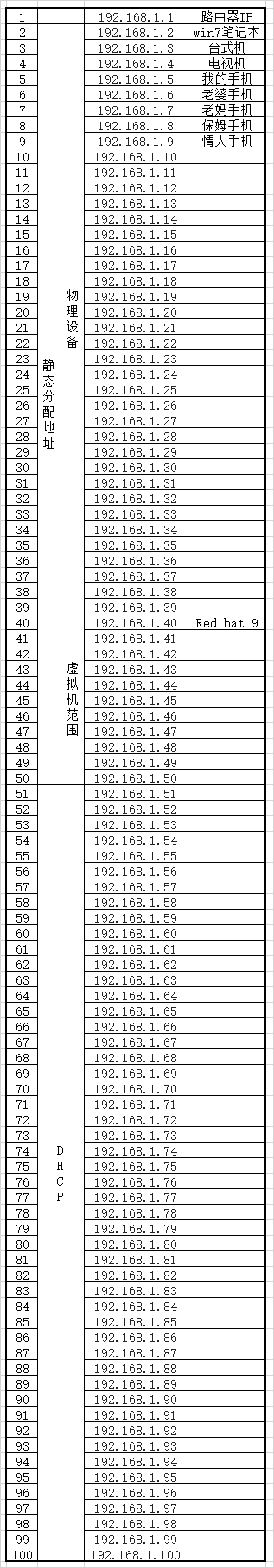

3.所以，就有此表：
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/7f7eb9f0504c303bdce019925616fc2f.png" data-rawwidth="317" data-rawheight="1817" class="content_image" width="317"&gt;
4.在【Win7笔记本192.168.1.2】上运行VMware Workstation虚拟机软件，在里面装虚拟机，你目前装的是Red hat 9，为什么要用这么老的系统？RHEL 5不行吗？

5.虚拟机装好后，给Red hat 9安装VMware Tools，并重启。

然而上面扯了这么多，对于有经验的朋友来说，好像并没有什么卵用。关键点来了：

6.给Red hat 9设置IP。

IP就填上表的 192.168.1.40。掩码255.255.255.0，网关填路由器IP 192.168.1.1，DNS1填 192.168.1.1。不推荐填DNS2。

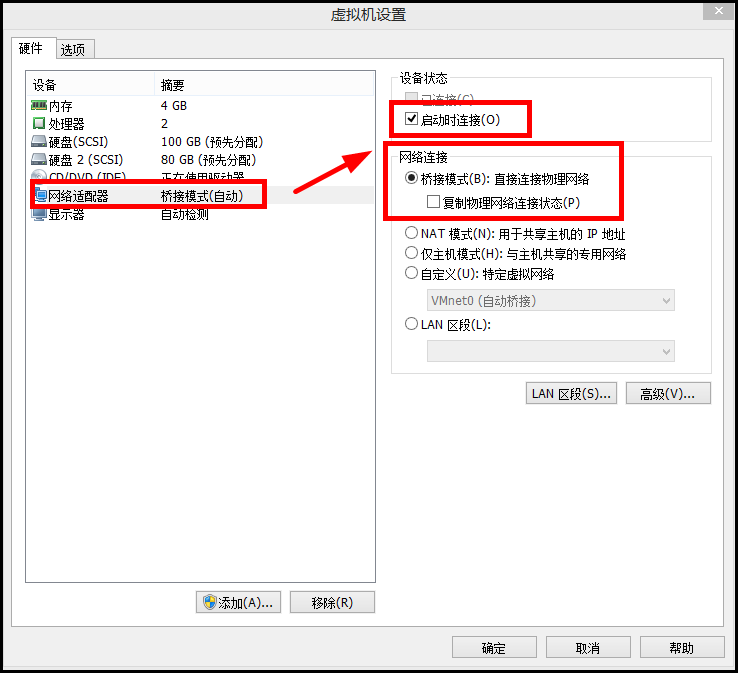

7.在VMware Workstation里，对【Red hat 9】这台虚拟机，进行设置：【修改这台虚拟机的设置】 -> 【修改网络适配器设置】 -> ：
____1.【设备状态】->勾选【启动时连接】。
____2.【网络连接】->选【桥接模式】-> 不勾选【复制物理网络连接状态】
&lt;img src="https://i-blog.csdnimg.cn/blog_migrate/96b4e8b0c184b77d70b4a75b66cd3c12.png" data-rawwidth="738" data-rawheight="673" class="origin_image zh-lightbox-thumb" width="738" data-original="https://pic3.zhimg.com/c4931c95468e598e0c78390b0b983862_r.jpg"&gt;
8.在Red hat 9的防火墙不关闭的情况下，让它允许被ping。自己百度，方法很简单。
