模拟信号链电路——单稳态触发电路

参考教程：https://www.bilibili.com/video/BV1pgM96yEr5/?spm_id_from=333.1387.favlist.content.click&vd_source=8f8a7bd7765d52551c498d7eaed8acd5

一、单稳态的概念

1、可重复触发与不可重复触发

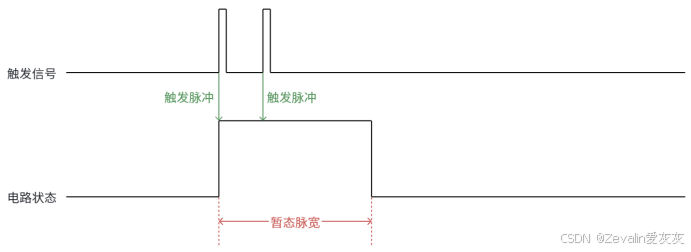

（1）单稳态指的是电路中只有一种稳态，对于一个单稳态电路，在没有触发脉冲作用时，电路处于稳态，在有触发脉冲作用后，电路由稳态翻转到暂稳态，而暂稳态是一种不能长久保持的状态，维持一段时间后（以下将这段时间简称为“暂态脉宽”），电路又会回到稳态。

（2）单稳态触发器主要有两大类：

①不可重复触发型：电路进入暂稳态倒计时后，即使有新的触发脉冲作用，暂稳态倒计时也不会重置，待倒计时结束后，电路回到稳态，才能响应下一个触发脉冲。

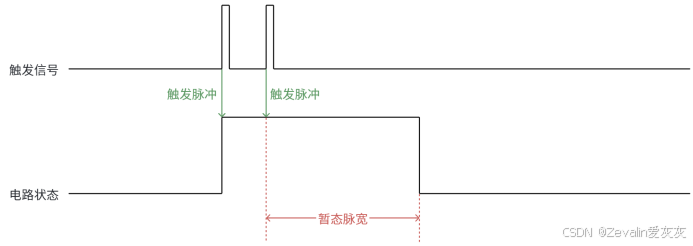

②可重复触发：电路进入暂稳态倒计时后，如果有新的触发脉冲作用，暂稳态倒计时会重置，待倒计时结束后，电路回到稳态。

2、单稳态的实现方案

（1）单稳态的实现方案有很多，可以使用分立元件搭建，也可以用逻辑门组合，不过这两种触发方式比较单一，不仅输出脉冲不稳定，暂态脉宽可调节范围还不大。

（2）除了以上两种方案，其实一些芯片厂商也提供了单稳态触发集成芯片，工程师可以直接根据数据手册设计原理图，不需要考虑单稳态触发器的内部细节。

二、几种单稳态触发方案

1、使用双通道不可重复触发集成芯片

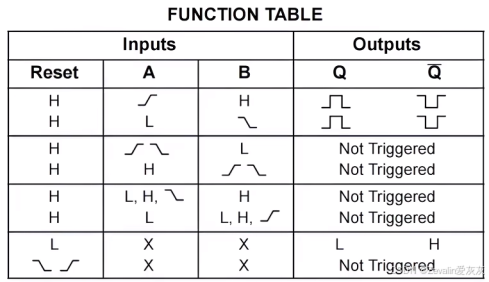

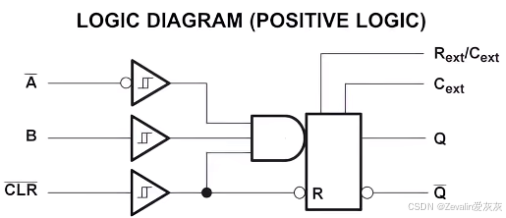

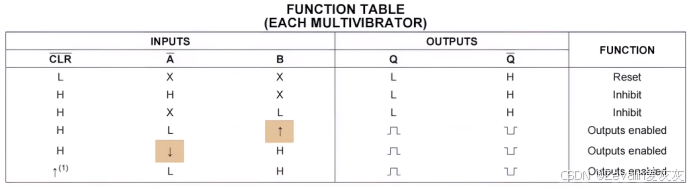

（1）本方案使用双通道不可重复触发型的单稳态多谐振荡器，两路单稳态电路完全独立，其逻辑电路图和功能表如下图所示，每组通道配置下降沿触发输入A和上升沿触发输入B以及独立的低电平清零引脚，全部输入通道集成施密特滞回电路。

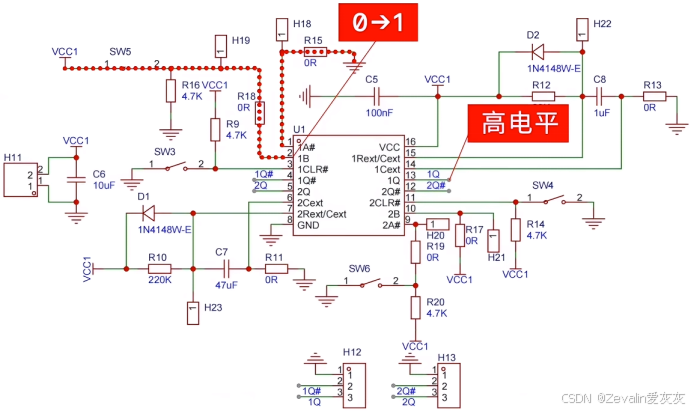

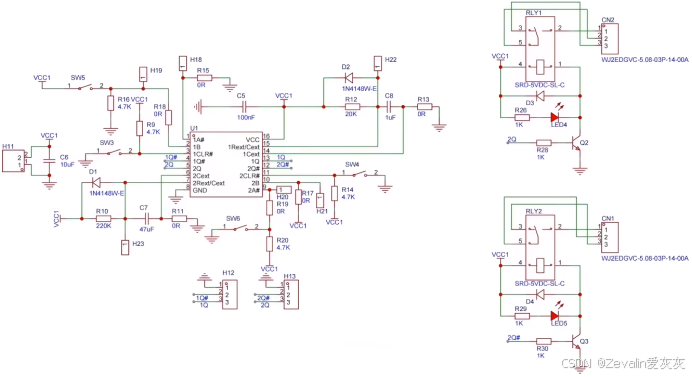

（2）下图所示的是使用双通道不可重复触发集成芯片设计的单稳态触发电路，能实现按键消抖、继电器延时切换的功能。

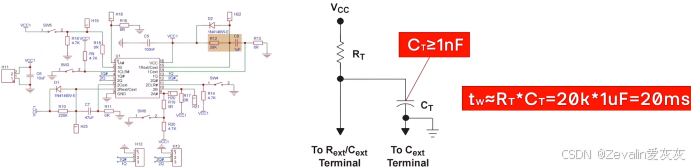

①通过设计芯片外接的定时电阻R12和定时电容C8，可以设定暂态脉宽，当定时电容大于1nF时，暂态脉宽近似等于定时电阻和定时电容之积。

②芯片通道1负责实现按键消抖，1A#引脚配置为低电平，1B引脚是上升沿触发输入引脚，通道1暂态脉宽设置为20ms，也就是说，当按下闭合开关SW5时，1Q引脚会输出持续20ms的高电平，其它情况都是输出低电平。

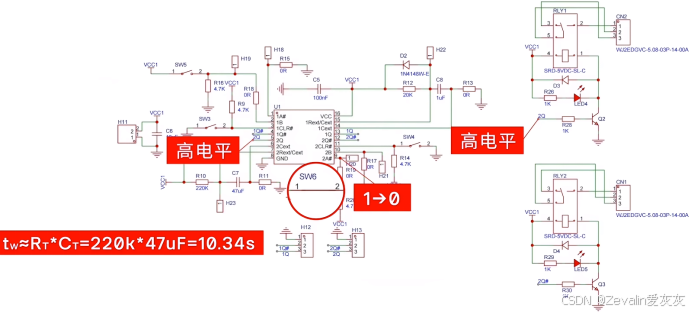

③芯片通道2负责实现继电器延时切换，2B引脚配置为高电平，2A#引脚是下降沿触发输入引脚，通道2暂态脉宽设置为10.34s，也就是说，当闭合开关SW6时，2Q引脚会输出持续10.34s的高电平，其它情况都是输出低电平。

（3）将多个触发器级联，可以增加延时时间，也就是提高暂态脉宽。

2、使用双通道可重复触发集成芯片

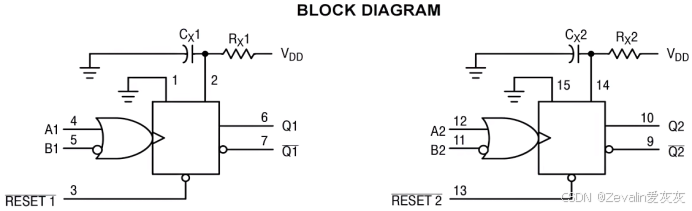

（1）本方案使用双通道可重复触发型的单稳态触发器集成芯片MC14528B，两路单稳态电路完全独立，其逻辑电路图和功能表如下图所示，每组通道配置下降沿、上升沿双触发输入以及独立的硬件复位引脚，输入通道内置保护二极管，可以捕捉到任意跳变沿信号。

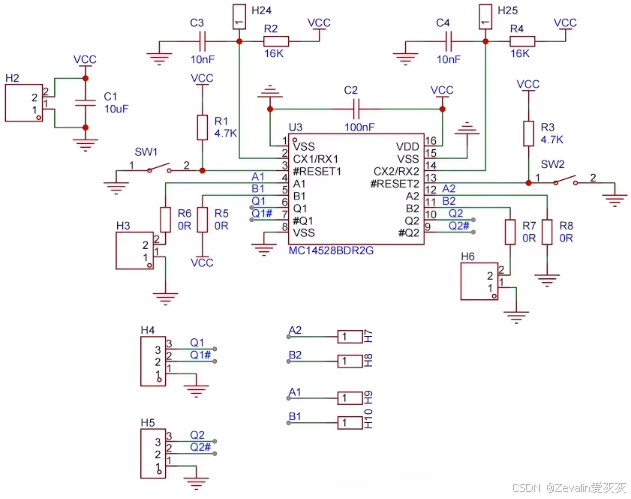

（2）下图所示的是使用双通道可重复触发集成芯片设计的单稳态触发电路，能实现按键消抖、继电器延时切换的功能。

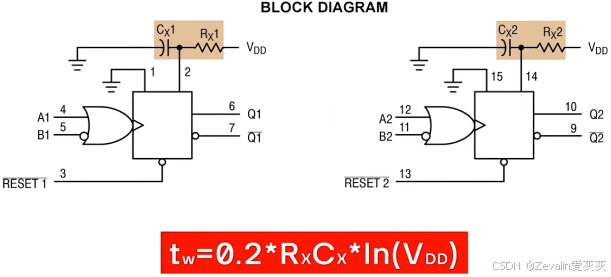

①通过设计芯片外接的定时电阻R2和定时电容C3，可以设定通道1的暂态脉宽；当通过设计芯片外接的定时电阻R4和定时电容C4，可以设定通道2的暂态脉宽。暂态脉宽与定时阻容的具体数值关系如下所示。

②该电路中，通道1配置为上升沿触发，暂态脉宽为50μs，通道2配置为下降沿触发，暂态脉宽为50μs。

（3）将多个触发器级联，可以增加延时时间，也就是提高暂态脉宽。

3、使用电压比较器分离搭建可重复触发电路

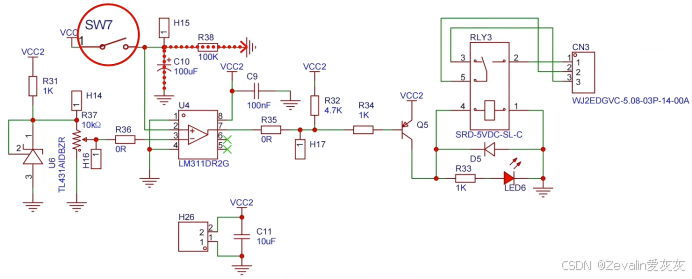

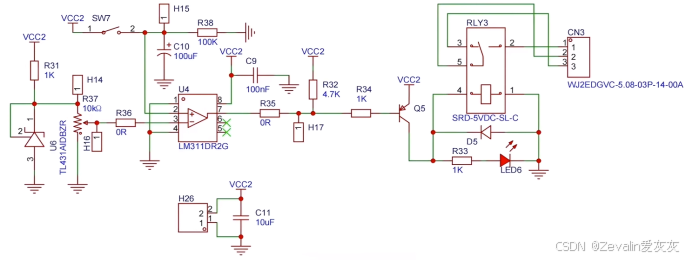

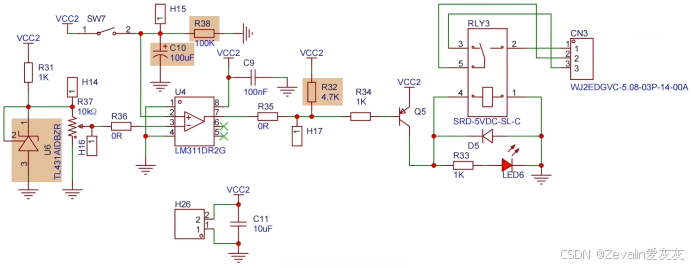

（1）下图所示的是利用LM311搭建的可重复触发型RC单稳态电路，主要依靠RC充放电电路实现暂态延时功能，需要搭配外围的阻容和基准分压。

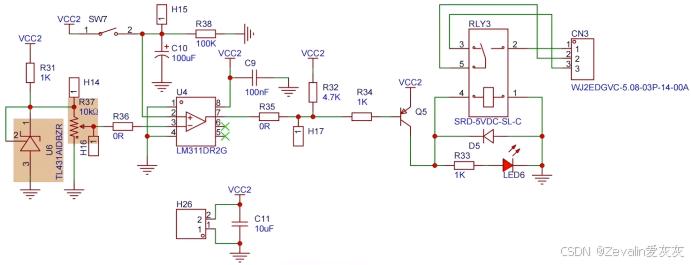

①TL431提供稳定的2.5V标准参考电压，通过可调电阻R37可以设置LM311反向输入端（3号引脚）的基准电压。

②定义电路在常态下，开关SW7断开，此时电容C10和电阻R38构成RC充放电回路。闭合开关SW7，电容C10被VCC快速充电；断开开关SW7，电容C10通过电阻R38对地缓慢放电。

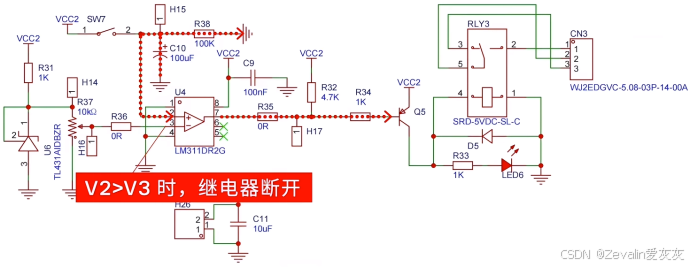

③给LM311同相输入端的2号管脚输入正向的跳变触发信号，当同相电压高于反向基准电压时，LM311的7号管脚输出高电平，继电器断开；当同相电压低于反向基准电压时，LM311的7号管脚输出低电平，继电器吸合。

（2）使用LM311搭建单稳态通用比较器时，存在很多先天的问题：

①LM311必须额外搭配基准稳压源，RC充放电回路才能够稳定工作。

②LM311传输延迟高，不适合高速窄脉冲整形场景。

③LM311输出为集电极开漏结构，必须外接上拉电阻才能输出标准的高电平。

（3）将多个触发器级联，可以增加延时时间，也就是提高暂态脉宽。
