蓝牙音箱屏显免外置DAC WT2003Bx内置0.5W功放直驱实战

做一个带屏幕的小音箱，板子上通常会堆三四颗料。一颗DAC把数字音频变成模拟信号，一颗Class D功放推喇叭，再来一颗带显驱的MCU或者专门的显示桥片去点那块TFT。料号一多，布板空间紧，BOM成本也跟着上去。

唯创知音的WT2003B-40N把这三件事收进了一颗芯片。它内置RISC-V 32位CPU，典型跑150MHz，这颗料还把0.5W@8Ω的Class D功放、DAC和TFT屏驱一起集成进来。本文顺着规格书P001版，把音频直驱和屏显这两块怎么用讲清楚。

一颗功放直接挂喇叭

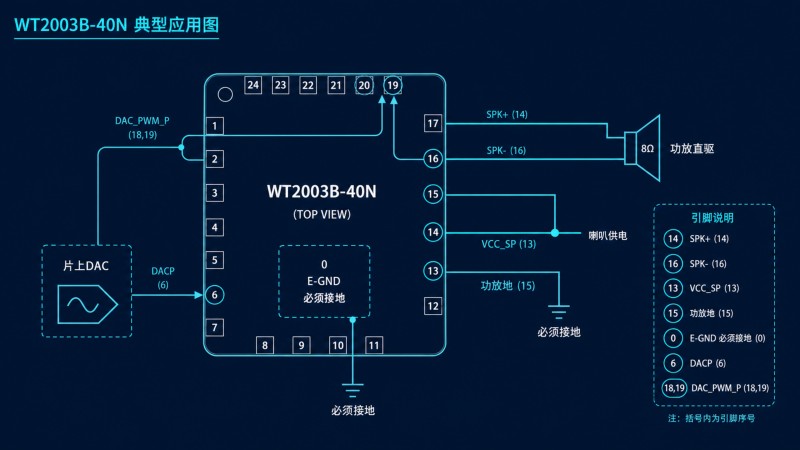

功放的输出就在芯片引脚上。PWMP标的是SPK+，落在第14脚。PWMN标的是SPK-，落在第16脚。这两脚之间直接接一颗8Ω喇叭就行，不用过任何外部放大。喇叭的供电单独走VCC_SP，第13脚，和芯片数字电源VCC分开。功放地是第15脚，规格书建议它和底部散热焊盘直接连到一起。底部那个E-GND焊盘第0脚必须接地，这是硬件上最容易漏的一点。

0.5W@8Ω意味着它对应的就是小口径喇叭。带屏蓝牙音箱、桌面提示器、小家电里的语音播报，这类产品的扬声器功率本来就不大，正好落在这颗功放的覆盖区间。要推更大的喇叭，这颗料不合适，得另选功率级。

为什么说免外置DAC

DAC也做在片内。DACP在第6脚，DAC_PWM_P在第18和19脚，音频数字信号在片内完成转换，再送进那颗0.5W功放。整机层面你看到的模拟通路就是芯片引脚到喇叭，中间没有第三颗料。

声音从哪来。WT2003B-40N走的是片内Flash存音频、串口触发播放的路线。发一条音频索引播放指令，参数两个字节，大端，索引从1开始，芯片就去Flash里找对应文件解码输出。所以你要做的只是把音频烧进去，再用串口告诉它播第几段。

屏也归它管

TFT显示驱动是这颗芯片的另一半重点。分辨率最高到320×480，刷新能到10帧每秒，软件会自动适配屏参。规格书给了一份屏幕支持表，列了四种常见组合。ST77916驱动320×385的屏，走QSPI。JD9853驱动240×296，走SPI。JD9855驱动360×360，走QSPI。ST7801是一颗AMOLED，410×502，也走QSPI。做带屏小设备，这几档分辨率基本够用。

显示内容靠串口指令推。表情和图片播放指令D0能带过渡效果，参数里写了几种推进方式，自下而上、自上而下、从右到左、从左到右都支持，外加直接刷新。清屏D3、二维码D4、背光开关D7、图标定位D9，都是一条指令的事。也就是说，状态图标、提示动画、二维码这些界面元素，主机只管发命令，具体的刷屏动作芯片自己完成。

跟它通信长什么样

物理接口是标准UART，3.3V TTL电平。数据格式8位数据位、无校验、1位停止位，波特率115200。协议首尾是固定的，起始码7E，结束码EF，中间夹长度、命令码、参数和累加和校验。

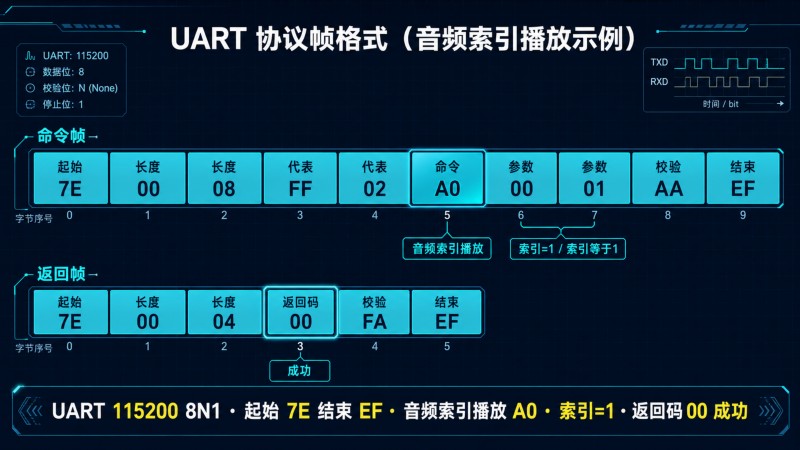

举个实际例子。想播第一段音频，主机发 7E 00 08 FF 02 A0 00 01 AA EF，芯片回 7E 00 07 FF 02 A0 00 A8 EF，返回码00就是成功。调音量用AE指令，参数一个字节，范围0到31。这两条是用得最勤的命令，调试阶段基本围着它们转。

供电和休眠

VBAT输入范围2.1到5.5V，单节锂电或者5V总线都能喂。休眠有两档，LDO模式带RAM保持是4μA，深休眠压到2μA，唤醒分别要2.5毫秒和50毫秒。做电池产品，这个待机水平能让设备大部分时间躺着，只在交互时醒来。

蓝牙那一块要讲明白

这里得把话说准。P001这一档的选型表里，BLE蓝牙写的是不支持。也就是说WT2003B-40N本身不是蓝牙射频芯片，它不能自己收无线音频。规格书开头提到该系列有自研蓝牙音频编解码算法，那是系列能力，落到P001这颗上，无线射频没有集成进来。

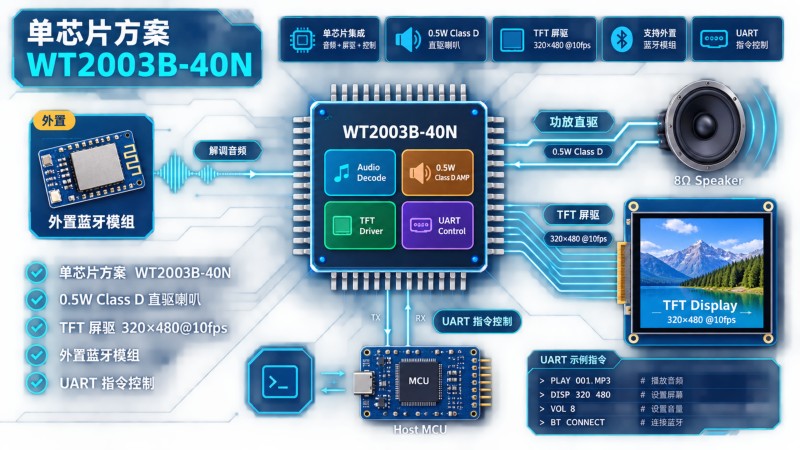

要真做一台蓝牙音箱，思路是加一颗蓝牙音频模组去扛无线连接，把解调出来的音频交给WT2003Bx来播放和显控。WT2003Bx负责的是音频解码、0.5W直驱和那块屏，三块都在这颗里。无线的部分交给专门的蓝牙芯片，两边各做各的强项，比硬塞进一颗要现实。

工具链不用自己造

唯创给了现成的上位机工具。图片先转成BIN，支持gif、png、jpg，gif会当成动画处理。多文件合成一个.wtui整体升级包，注意单文件不能超过14M，动画BIN要排在前面。已经烧进去的内容也能单独更新，图片视频升级模式可以按编号替换指定文件。还有测试模式能直接发指令看效果，填充工具给后续预留的图片位置先占好坑。整个流程从素材到烧录，不用自己写一套。

回到开头

开头那个带屏小音箱，DAC、功放、显驱三颗料变成一颗WT2003B-40N，板子小一圈，料号少一截，软件上主机只用串口发命令就能又出声又出画。它搞不定大喇叭和无线射频，但带屏小音箱、语音提示器、小家电面板这类产品，这颗料把最占地方的几块都吃掉了。选型时先确认你要的功率和是否真需要集成蓝牙，剩下的大概率就顺了。
