Hadoop | HDFS 学习笔记（三）HDFS 读写流程 | NN、2NN、DN 工作机制 | FsImage与Edits的合并

参考资料

• 《大数据技术原理与应用（第3版）》——林子雨 版本

• 视频资料

运行环境

• JDK8
• Hadoop3.1.3

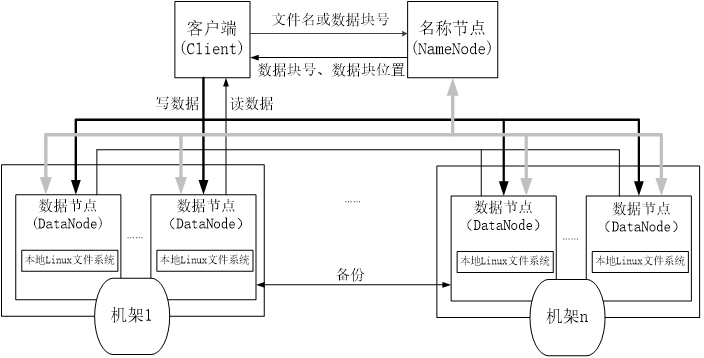

一、HDFS 体系结构

HDFS采用了主从（Master/Slave）结构模型，一个HDFS集群包括一个名称节点（NameNode）和若干个数据节点（DataNode）
所有的HDFS通信协议都是构建在TCP/IP协议基础之上的
名称节点和数据节点之间则使用数据节点协议进行交互

二、HDFS 存储原理

2.1 冗余数据保存

HDFS采用多副本方式对数据进行冗余存储，通常一个数据块的多个副本会被分不到不同的DataNode节点。优点有：

• 加快数据传输速度
• 容易检查数据错误
• 保证数据可靠性

2.2 数据存取策略

2.2.1 数据存放

第一个副本：放置在上传文件的数据节点，若是集群外提交，则随机挑选资源相对充足的节点
第二个副本：放置在与第一个副本不同的机架的节点上
第三个副本：防止在于第二个副本相同机架的其他节点上
更多副本：随机节点

2.2.2 数据读取

HDFS提供一个API可确定数据节点的机架ID，Client可以通过调用API查询。

当 Client读取HDFS数据时，从NN获得Block不同副本的存放位置列表，列表包含了副本所在的DN，然后可调用API确定Client和这些DN所属的机架ID

当发现某个Block副本的机架ID和Client对应的 机架ID相同时就优先选择该副本读取数据，若没有就随机选择一个副本。

2.3 数据错误与恢复

2.3.1 NN出错

NN存储了FsImage和EditLog信息，若损坏则根据2NN中的FsImage和Editlog数据进行恢复。

2.3.2 DN出错

• 每个DN会定期向NN发送“心跳”信息，以汇报自身的状态
• 当DN故障，会被标记为“宕机”，NN不会再发送I/O请求
• NN会定期检查，防止出现Block的副本数小于冗余因子的情况，若发生就数据冗余复制，生成新副本。

HDFS与其他分布式文件系统最大区别就是：可调整冗余数据的位置。

2.3.3 数据出错

可能造成的原因： 网络传输问题 或 磁盘错误 等

Client读取数据后会采用 校验算法（crc、mdk5等）对文件进行校验，以确定读取到正确数据

Client 读取HDFS文件时，先读取信息文件，利用该文件对每个读取的Block进行校验

若出错，那么Client会请求到另一个DN读取该文件的Block，并且向NN报告该Block有错

NN会定期检查并重新复制这些 Block

三、HDFS 读写过程

通过HDFS Java API 的实现来理解HDFS读写流程，可参考文章 【Hadoop | HDFS 学习笔记（二）| HDFS Java API 环境搭建 | Java操作HDFS文件系统 | 多案例】

实现代码（uri为在HDFS需操作的文件路径）：

Configuration conf = new Configuration();
conf.set("fs.defaultFS","hdfs://localhost:9000");
conf.set("fs.hdfs.impl","org.apache.hadoop.hdfs.DistributedFileSystem");
FileSystem fs = FileSystem.get(conf);
FSDataInputStream in = fs.open(new Path(uri));
FSDataOutputStream out = fs.create(new Path(uri));

首先了解这几个类的作用：

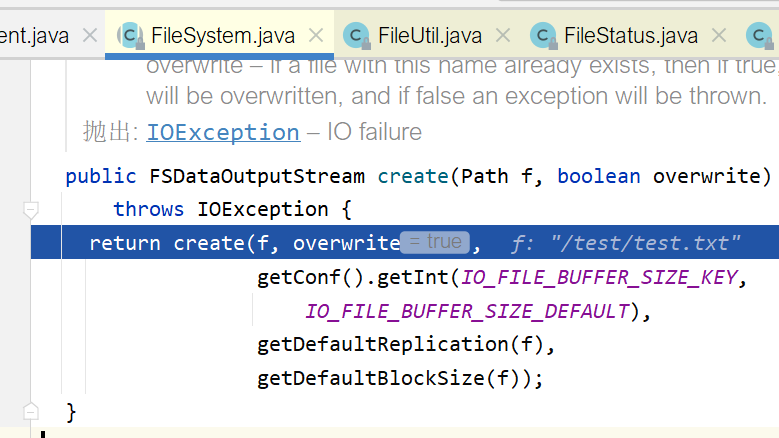

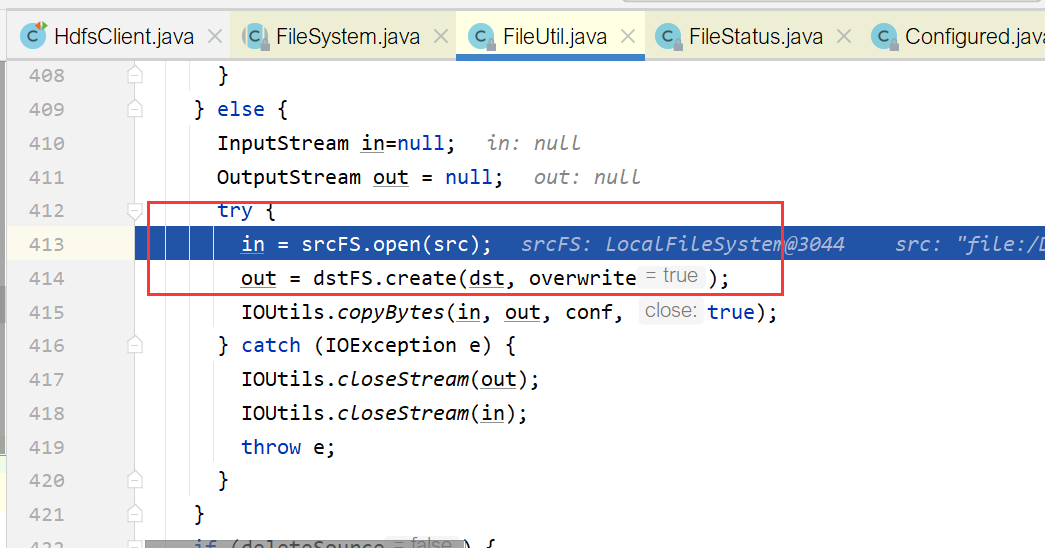

在3.x版本中，输入输出流对象的使用都封装到了 org.apache.hadoop.fs.FileUtil里，比如在执行CopyFromLocalFile方法时，笔者通过调试发现了底层调用的部分：

通过调试能更好的理解这个调用的流程，不过由于目前的知识面比较浅，暂时只能粗略调试。

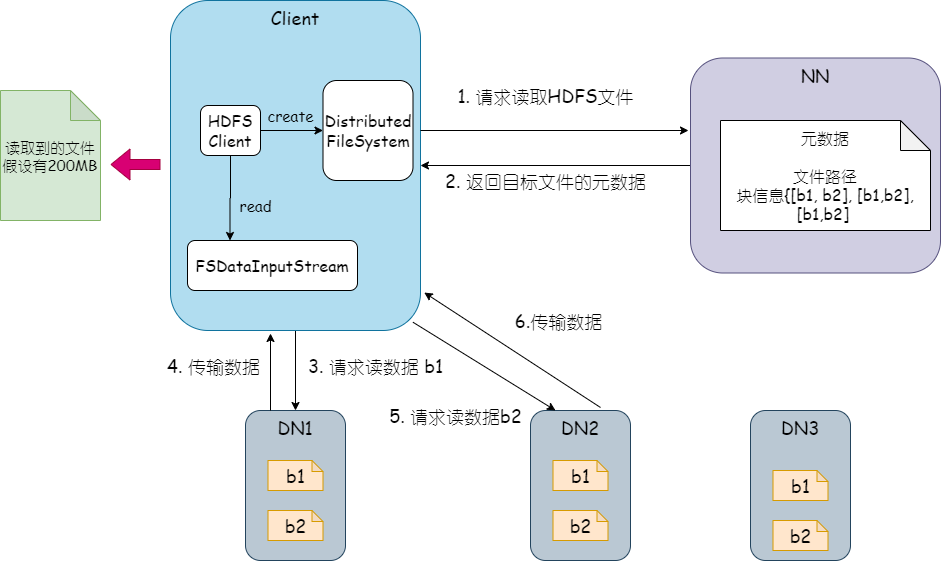

3.1 读流程

过程与分析

主要分为4个步骤：

1. Client 通过 DistributedFileSystem 向 NN 请求读取/下载文件，NN通过查询元数组，找到Block所在的DN地址
   2.Client 挑选一台DN服务器（就近原则，然后随机），请求读取数据
2. DN 开始 传输数据给 Client（从磁盘读取数据输入流，以Packet为单位做校验）
3. Client以 Packet 为单位接收，先在本地缓存，然后写入目标文件。

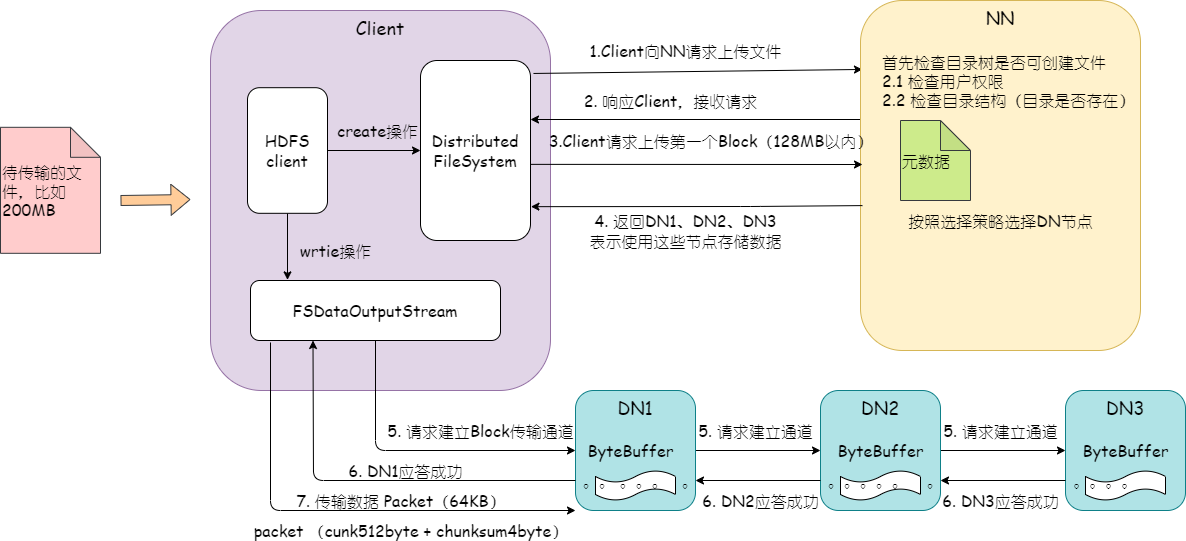

3.2 写流程

3.2.1 过程与分析

主要分为9个步骤：

1. Client 通过 DistributeFileSystem类向 NN 请求上传文件，NN检查文件是否已存在，父目录是否存在
2. NN响应此次请求，返回是否可以上传
3. Client向 NN 请求上传第一个 Block
4. NN 根据选择策略（本机架当前节点 > 其他机架节点 > 本机架其他节点 > 随机节点） ，返回3个存储文件副本的DN节点，DN1、DN2、DN3
5. 获取到DN节点后，Client通过 FSDataOutputStream 类向DN1请求上传数据，DN1收到请求后会继续调用DN2、DN2又调用DN3，建立成一个通信管道。
6. DN1、DN2、DN3 逐级应答客户端
7. 建立通信管道后，Client 开始往 DN1 上传 第一个Block，先从磁盘读取数据放到一个本地内存进行缓存，以 Packet为单位，DN1收到后就传给DN2、DN2收到后就传给DN3，DN1每传一个Packet就会放入一个应答队列等待应答
8. 当一个Block 传输完成之后，Client 再次请求 NN上传到下个Block的服务器，重复执行3-8部分
9. 最后传输完毕，Client将处理的信息提交给 NN

3.2.2 网络拓扑-节点NN与DN之间的距离计算

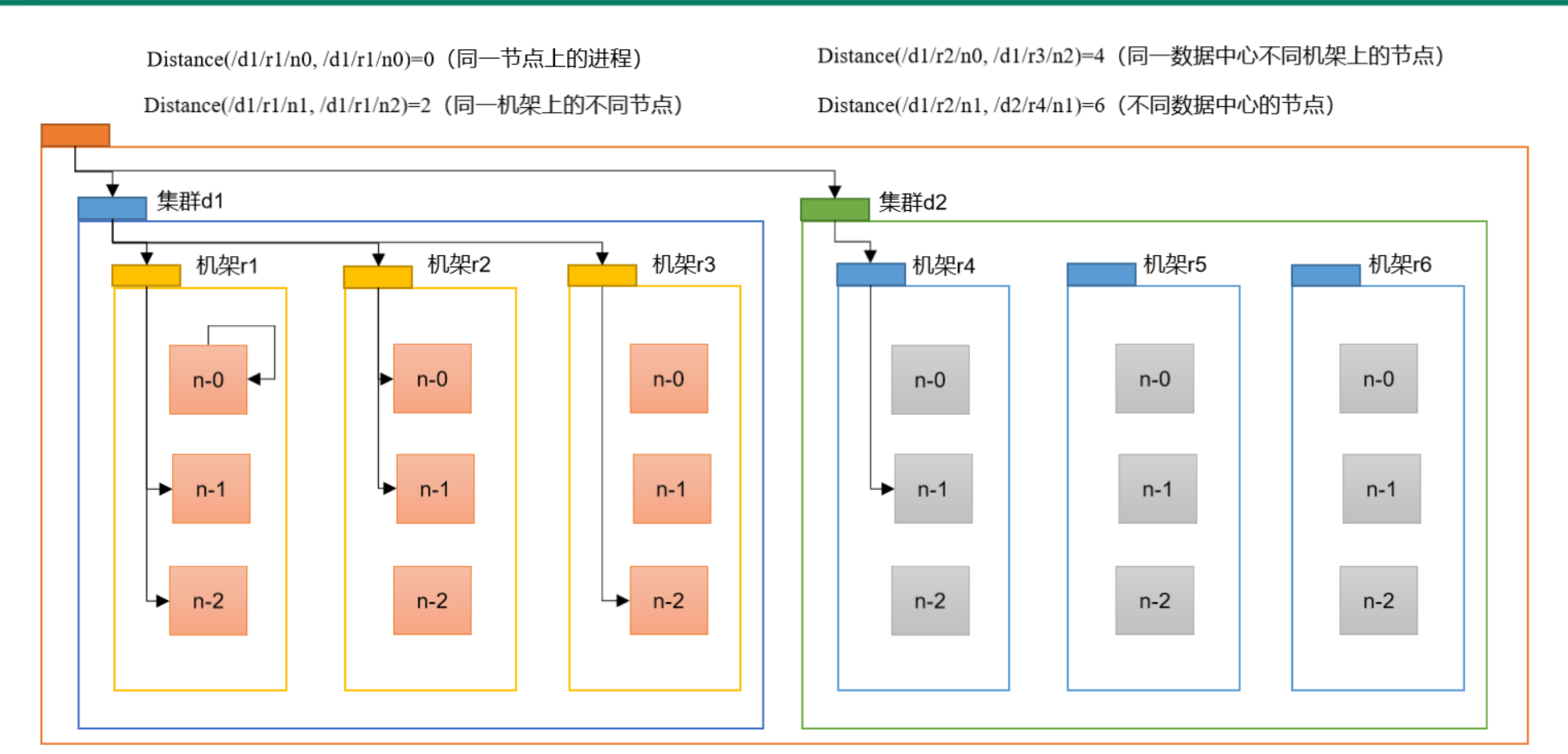

在HDFS写数据过程，NN会选择距离待上传数据最近距离的DN接收，这个节点距离等于两个节点到达最近的共同祖先的距离总和。 以尚硅谷机构提供的这张图为例：

集群分为d1、d2，机架又分为r1、r2、r3、r4、r5、r6，而集群节点都称为n1、n2、n3。可以把它们看成是多叉树里的一个节点。

3.2.3 机架感知（副本存储节点选择）

首先回顾 HDFS的写流程，首先，Client向NN申请上传文件，NN检查文件用户是否有权限、然后再检查是否存在，若符合就响应Client提示允许上传，接着Client请求上传第一个Block，此时NN就需要根据一个策略来选择元数据里的DN负责存储这个副本了，在API中是在 BlockPlacementPolicyDefault类的chooseTargetInOrder方法实现的。
对应包的 Maven 依赖

<dependency>
    <groupId>org.apache.hado
