1、段码液晶基本介绍

段码液晶是一种非点阵类的显示器件，其显示内容由预先设计好的笔段（比如数字“8”的七段）或固定图案（如公司Logo、电池符号）组成，无法像点阵屏那样显示任意复杂图形。

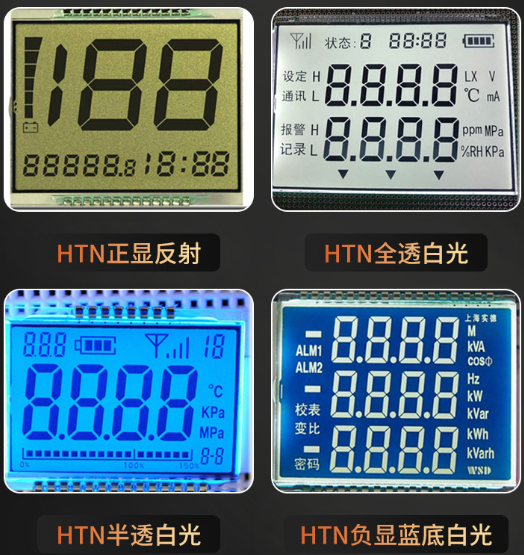

主要类型：根据液晶物理特性分类，主要分为TN（扭曲向列型，成本低、最常用）、HTN（高扭曲向列型）、STN（超扭曲向列型，对比度更好）和FSTN（带补偿膜的STN，可实现黑白显示）等。
核心优势：
- 功耗极低：这是它最大的特点，非常适合电池供电的设备（如电表、水表、遥控器）。
- 成本低廉：无论是液晶屏本身还是驱动电路（如经典的HT1621芯片），成本都很有优势。
- 强光下可视性好：主要依靠反射环境光工作，在阳光下反而更清晰。
主要局限：显示内容固化，无法灵活修改。

类型	显示效果	视角	优点	缺点	典型应用
TN	灰底/黄绿底，深色字	最窄 (30-50°)	成本极低、功耗低、响应速度快	视角差、对比度一般，不适合高DUTY驱动（通常≤1/8）	计算器、电子表、遥控器等成本敏感产品
HTN	黄绿色或灰色底	较窄 (60-70°)	成本低，视角比TN略有提升	对比度仍较差，显示效果一般	对成本敏感、又需要稍好视角的仪表
STN	黄绿底/蓝底，字色与底色对比强	宽 (可达150°)	驱动能力强（DUTY高达1/240）、视角宽、显示模式多样	成本较高、工艺要求高，有固有的黄绿或蓝色底色	需要显示复杂信息的仪器、点阵屏
FSTN	黑底白字或白底黑字（纯正黑白）	宽 (同STN)	对比度极高、黑白显示纯正、视角宽，阳光下可读性好	成本高、响应速度慢（不适合视频）、低温下响应变差	医疗设备、高端仪表、需要高清晰度显示的场合
VA	纯黑背景，白字/彩色字	较宽 (约100°)	对比度最高、黑色背景纯正、色彩效果好	价格昂贵、仅适用于低路数驱动（通常≤1/16）	高端消费品、汽车仪表等追求酷炫黑底效果的场景

2. 驱动核心：COM与SEG

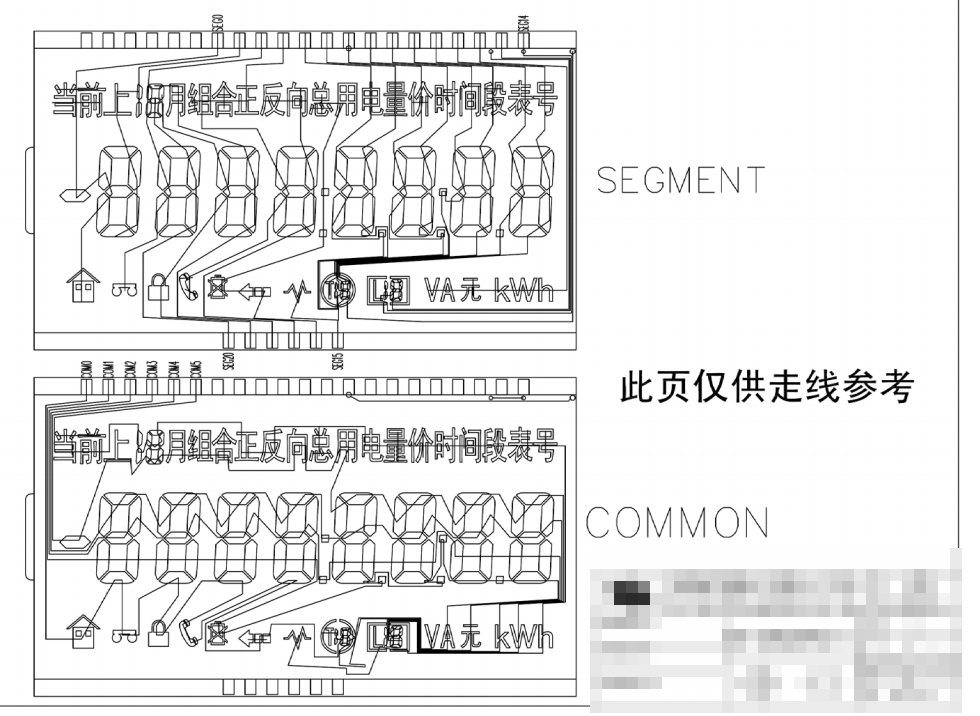

段码液晶屏的电极排列就像一个网格：

COM (Common，公共端)：也称为背板。可以想象成网格的“行”。
SEG (Segment，段输出端)：可以想象成网格的“列”。

每一个单独的笔段，就位于某一根COM和某一根SEG的交叉点上 。驱动芯片通过控制特定的COM和SEG引脚的电压差，来点亮或熄灭这个交叉点上的笔段。

由于液晶材料不能长时间承受直流电压，否则会损坏，因此驱动信号必须是交流信号（即正负电压交替），保证其平均电压为零。

3. 关键参数解析：DUTY与BIAS的关系

这是理解段码液晶驱动的核心。它们共同决定了液晶屏的驱动能力和显示效果。

3.1 占空比 (DUTY)

定义：占空比指的是在动态扫描驱动模式下，每个COM被选通（激活）的时间占整个扫描周期的比例。如果一个LCD有N个COM，那么其占空比通常为 1/N 。因此，DUTY数也就等于COM数。
作用：DUTY数决定了能驱动多少个COM，即能支持多少个“行”。常见的DUTY有 1/2、1/3、1/4、1/8、1/16 等。DUTY数越高，可以驱动的笔段数量就越多。

3.2 偏压比 (BIAS)

定义：为了产生多级电压来区分“完全选中”、“半选中”（非选中）等状态，需要设置多档电压。偏压比是指非完全选中电压与完全选中电压的比例。更精确地说，在驱动波形中，非选择电压的幅值与选择电压的幅值之比即为偏压比。
表示方法：通常用 1/Bias 来表示，例如 1/2、1/3、1/4 Bias。这里的Bias数，指的是驱动电压的总级数。例如，1/3 Bias 意味着驱动电压分为 VSS、1/3 VLCD、2/3 VLCD、VLCD 这4级。
作用：通过设置不同的偏压，可以在有限的电压下，确保被选中的笔段获得足够的电压差（VLCD）而点亮，同时未被选中的笔段上的电压差远低于液晶的阈值电压，从而不会产生“鬼影”现象。

3.3 DUTY与BIAS的紧密关系

DUTY和BIAS是成对出现的，它们之间有一个经验公式，核心在于通过公式找到最佳的偏压值，以确保在动态扫描驱动下，显示效果最好且没有“鬼影”。：

最佳偏压Bias=1+√N

其中N为占空比的分母，比如8COM的液晶，其占空比为1/8，则N=8。

简单来说：

当 DUTY增加（即COM数变多）时，每个COM被选中的时间变短，要获得相同的亮度，就需要更高的驱动电压（VLCD）和更复杂的偏压系统来区分选择与非选择状态。因此，DUTY数越高，通常需要越小的BIAS（即1/3、1/4、1/5） 。
根本原因：占空比越高，意味着每个COM被选通的时间越短。为了在如此短的时间内让液晶分子偏转到足够的角度，就需要施加更高的驱动电压（Von）。但同时，必须将非选通时刻的电压（Voff）压得更低，才能避免“串扰”和“鬼影”。这个公式正是为了在增高Von和压低Voff之间找到平衡点，使二者的电压差（Von/Voff比值）最大。
常见搭配：
- 静态驱动（1 Duty）：无需偏压。
- 1/2 Duty：通常搭配 1/2 Bias 。
- 1/3 Duty、1/4 Duty：通常搭配 1/3 Bias 。
- 1/8 Duty：通常搭配 1/4 Bias 。
- 1/16 Duty：通常搭配 1/4或 1/5 Bias 。

4. 驱动电压与对比度

液晶驱动电压 (VLCD)：这是施加在液晶上的有效电压。它通常由系统电源电压（VDD）经过升压或分压得到。驱动芯片通常会提供一个 VLCD引脚 来设置或调节这个电压。
对比度调节：对比度的本质是被点亮段与未点亮段的亮度差。通过微调VLCD，可以改变点亮段的电压，从而控制其翻转程度，达到调节对比度的目的。如果VLCD过低，显示会变淡；如果VLCD过高，可能会出现“鬼影”，即不该点亮的段也微弱显示。
阈值电压 (Vth)：这是液晶材料的一个固有特性。只有当加在液晶两端的电压差 高于 Vth 时，笔段才会点亮；当电压差低于 Vth 时，笔段应保持熄灭。驱动芯片的设计目标就是利用DUTY和BIAS，在选中段上产生远大于Vth的电压，在非选中段上产生远小于Vth的电压。

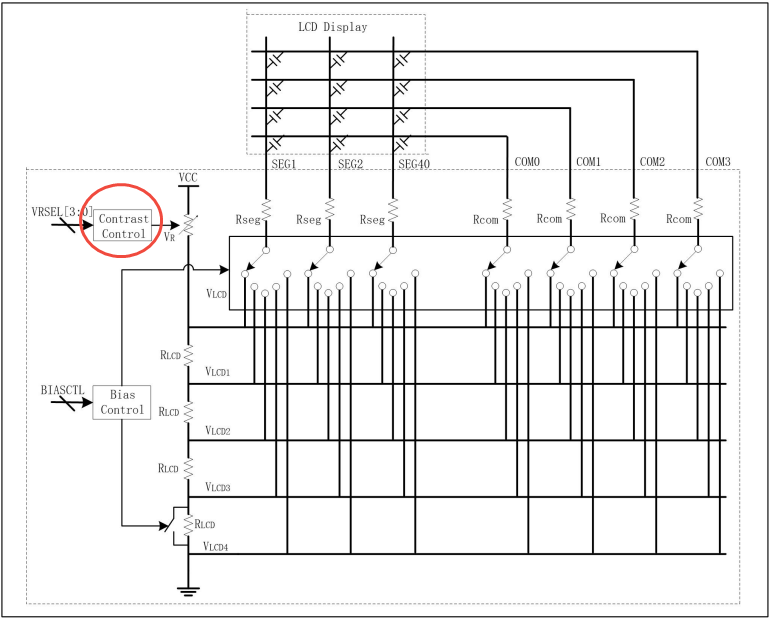

以上图表明LCD驱动单元采用1/3Bias或1/4Bias工作方式，LCD的电源由VLCD提供，LCD驱动电压VLCD1、VLCD2、VLCD3 由内部的电阻网络生成。LCD 电压来自 VLCD 引脚，但是VLCD≤VCC。VLCD1、VLCD2 和 VLCD3 是 LCD 输出波形的内部偏置电压。

5、小结

总而言之，驱动段码液晶屏，就是用交流信号去控制 COM和SEG 构成的网格。通过设定 DUTY 来决定扫描的行数，通过设定 BIAS 来精确控制各级电压，最终确保在选中段上产生高于阈值 Vth 的电压差（VLCD）以清晰显示，同时在非选中段上电压差足够低以避免“鬼影”，并可以通过调节 VLCD 来方便地改变对比度。
