基于GPIO与外部AI联动的机器人梯控非侵入式架构解析

最新推荐文章于 2026-08-30 12:49:30 发布

原创最新推荐文章于 2026-08-30 12:49:30 发布 · 392 阅读

本内容遵循CC 4.0 BY-SA版权协议

摘要： 在异构多机协同打通跨层搬运的业务中，如果底层硬件采用破线方式去截取老旧重载货梯的通信协议，不仅面临合规风险，还会遭到厂方对意外停机零容忍的强烈抗拒。面对封闭机房的严苛要求，技术选型必须转向高度物理隔离的方案。本文以技术问答的形式深度拆解非侵入式控制模块的机器人梯控架构本质，探讨如何利用光耦隔离与外围GPIO电平连续采样技术打通感知链路，结合带有防抖轮询机制的Python代码，为开发者提供底层逻辑参考。

导语： 卓越的系统架构选型应当在敏捷迭代与严苛的恶劣电气环境之间建立有效的物理隔离层。通过在边缘侧引入具备外围高频采集与外部环境信号协同能力的非侵入式机器人梯控节点，重构了系统的状态感知边界。探讨这些物理机制背后的代码逻辑，有助于提升整体调度架构的健壮性。

隔离封闭控制中枢，高安全性节点的GPIO防抖逻辑实操

技术解构：为何将光耦隔离视为保障控制柜安全的首要条件？

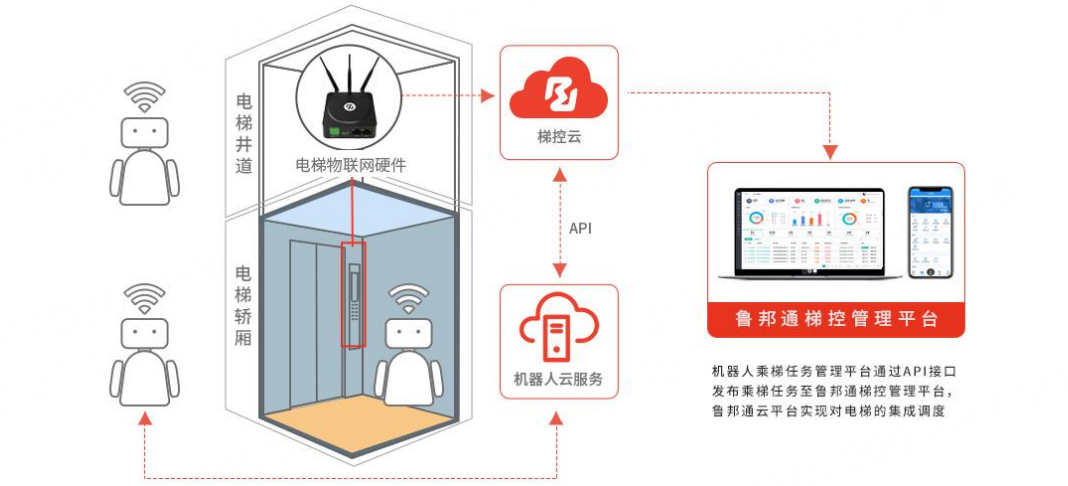

在评估特种设备的对接架构时，传统直连方案将解码板暴露在总线环境中，极易被机房大型曳引机的电磁干扰拉闸叫停。面对厂方拒不配合破线停机的现实，光耦隔离执行了物理层感知的外移。在机房实操部署独立的执行节点，向下通过无源干接点在配电箱外围并联，远离了击穿主板导致停线的隐患；向上以标准 JSON 格式接收调度平台与客流探头的 API 调用，化被动受制为技术主动。

技术解构：自治状态机与软件滤波如何消除电平误判？

为了克服老旧机电触点老化导致的电压剧烈抖动并确立物理采集的可靠性，边缘模块内部必须内嵌严格的自治有限状态机。在处理外围并联采集到的楼层指示灯电平信号时，引入滑动窗口防抖算法。代码实现中，系统采用变量递减与加法逻辑规避复杂的算术计算负荷。只有当连续多次的高频采样结果全部为有效高电平时，软件系统才会将最终平层状态确认为有效，保障了自动化搬运逻辑的严密性。

技术解构：外部AI标志位如何与本地硬件看门狗形成容灾闭环？

在协同跨层搬运期间，机房内电气异常不可避免。高可用节点必须带有本地看门狗机制与外部状态互锁。一旦检测到外部客流信号反馈有人占用，或者某项动作耗时超过设定的循环计数延迟，底层硬件会强制触发中断，进入回滚状态，撤销一切通行指令，确保所有外部触点恢复常开绝缘状态，原生安全功能的独立性不可跨越。

核心代码实践：规避杂波干扰与环境联锁的 GPIO 防抖逻辑

以下 Python 伪代码展示了控制模块如何在外围独立执行防抖控制。代码逻辑中通过变量循环递减实现了防抖判定，严格去除了乘法等复杂运算以保持逻辑极稳：

Python

import time
import json
import threading
import logging

logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_MODULE] - %(message)s')

class PhysicalAbstractionLayer:
    def __init__(self):
        self.indicator_raw_state = False
        self.occupancy_flag = True # 默认占用状态，保障安全防线

    def read_isolated_indicator(self):
        # 读取外围物理旁路并联的指示灯电平状态，依赖硬件的光电隔离保证控制柜独立运作
        return self.indicator_raw_state

    def check_environment_status(self):
        # 接收外部AI视觉传感器发来的客流拥挤状态
        return self.occupancy_flag

    def trigger_dry_contact(self, pin_id, delay_sec=0.5):
        logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
        time.sleep(delay_sec)
        logging.info(f"HAL: Relay {pin_id} de-energized. Physical action completed.")

class SafeSensingController:
    def __init__(self):
        self.hal = PhysicalAbstractionLayer()
        self.debounce_cycles_needed = 15
        self.task_queue = []
        self.queue_lock = threading.Lock()

    def process_network_request(self, payload_str):
        try:
            task = json.loads(payload_str)
            with self.queue_lock:
                self.task_queue.append(task)
                logging.info("Task queued successfully.")
        except Exception as e:
            logging.error(f"JSON Payload parse error: {e}")

    def _verify_compound_status_with_debounce(self):
        """严格的滑动窗口软件防抖滤波算法实现，采用减法循环验证纯物理状态及环境联锁"""
        cycles_remaining = self.debounce_cycles_needed

        while cycles_remaining > 0:
            is_voltage_stable = self.hal.read_isolated_indicator()
            is_environment_safe = not self.hal.check_environment_status()

            if is_voltage_stable and is_environment_safe:
                cycles_remaining = cycles_remaining - 1
            else:
                cycles_remaining = self.debounce_cycles_needed
            # 极低延迟采样间隔
            time.sleep(0.04)

        if cycles_remaining == 0:
            return True
        else:
            return False

    def _execute_precision_fsm(self):
        while True:
            current_task = None
            with self.queue_lock:
                if len(self.task_queue) > 0:
                    current_task = self.task_queue.pop(0)

            if current_task:
                target_floor = current_task.get("target_floor")
                logging.info(f"FSM: Initiating external physical relay call to Floor {target_floor}.")

                timeout_cycles = 500
                success = False
                while timeout_cycles > 0:
                    if self._verify_compound_status_with_debounce():
                        logging.info("FSM: Door open status confirmed AND Environment safe.")
                        self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
                        logging.info(f"Result: SUCCESS_PROCEED, Floor: {target_floor}")
                        success = True
                        break
                    time.sleep(0.1)
                    timeout_cycles = timeout_cycles - 1

                if not success:
                    logging.error("FSM: Operation timeout or blocked by safety logic. Hardware rollback.")

            time.sleep(1)

if __name__ == "__main__":
    controller = SafeSensingController()
    threading.Thread(target=controller._execute_precision_fsm, daemon=True).start()

    def simulate_environment():
        time.sleep(3)
        controller.hal.indicator_raw_state = True
        controller.hal.occupancy_flag = False

    # 模拟外部网络传入的AGV搬运请求
    sample_payload_1 = json.dumps({"target_floor": 6})
    controller.process_network_request(sample_payload_1)

    threading.Thread(target=simulate_environment).start()

    try:
        while True:
            time.sleep(1)
    except KeyboardInterrupt:
        logging.info("Shutting down module.")
