前言

SM2 是我国标准体系中的椭圆曲线公钥密码算法，覆盖数字签名、公钥加密和密钥交换等功能。它建立在素数有限域上的椭圆曲线点群之上，因此仍然离不开前面文章介绍的几个基础对象：

• 曲线参数和有限域；
• 基点 $G$ 及其阶 $n$；
• 私钥标量 $d$；
• 公钥点 $P=[d]G$；
• 模逆、点加法和标量乘法。

但 SM2 不是“把 ECDSA 的名字换成 SM2”，也不是“把 ECDH 的曲线参数换一下”。SM2 在签名中引入了用户身份摘要 $Z_A$，在加密中规定了基于 KDF 的密文结构，在密钥交换中加入身份绑定和确认信息。这些细节如果遗漏，公式即使能运行，也可能与标准实现不兼容或失去协议安全性。

本文以 SM2 的整体结构为主线，介绍签名、公钥加密和密钥交换的核心流程，重点解释用户身份哈希、签名中的随机数、加密 KDF 和工程实现中的编码问题。具体参数和编码应以使用的国家标准、行业标准及密码库文档为准。

文中公式用于理解协议结构。SM2 的生产实现应使用经过审计的国密密码库，不要根据本文手写一套用于实际业务的密码实现。

现代密码学 专栏：
https://blog.csdn.net/r_feynman_/category_13190241.html

Crypto 密码解析实战靶场：https://blog.csdn.net/r_feynman_/category_13194584.html

---

一、SM2 的数学基础

1.1 曲线和基点

SM2 使用椭圆曲线点群。抽象地表示为：

$$E({\mathbb{F}}_p):y^2\equiv x^3+ax+b(\mathrm{mod}p)$$

选定基点 $G$，其阶为 $n$，并有：

$$nG=\mathcal{O}$$

用户 $A$ 选择私钥：

d A ∈ { 1 , 2 , … , n − 2 } d_A\in\{1,2,\ldots,n-2\} dA​∈{1,2,…,n−2}

计算公钥：

$$P_A=[d_A]G$$

不同标准会对曲线域参数、点坐标长度、参数命名和编码给出明确规定，不能只根据“都是 256 位椭圆曲线”判断两个实现相互兼容。

---

1.2 标量与坐标的两个模数

和其他 ECC 协议一样，SM2 中有两个重要模数：

• 坐标和曲线方程在 ${\mathbb{F}}_p$ 中运算；
• 私钥、临时随机数、签名 $r,s$ 等标量通常在模 $n$ 的子群中运算。

例如，点乘中的坐标计算使用模 $p$，但签名中的：

$$r=(e+x_1)\mathrm{mod}n$$

使用的是模 $n$。把这里的 $n$ 错写成 $p$，会得到看似合理但完全不兼容的签名。

---

1.3 SM2 的三个功能

SM2 标准体系通常涉及三类流程：

1. 数字签名：证明签名者持有私钥，并绑定消息和用户身份；
2. 公钥加密：使用接收者公钥保护消息机密性，并通过摘要检查完整性；
3. 密钥交换：双方通过临时密钥和长期密钥共同计算共享密钥，并可进行身份确认。

三者底层都使用椭圆曲线点乘，但输入、临时量、哈希和输出格式不同，不能把某一个流程的公式直接套到另一个流程。

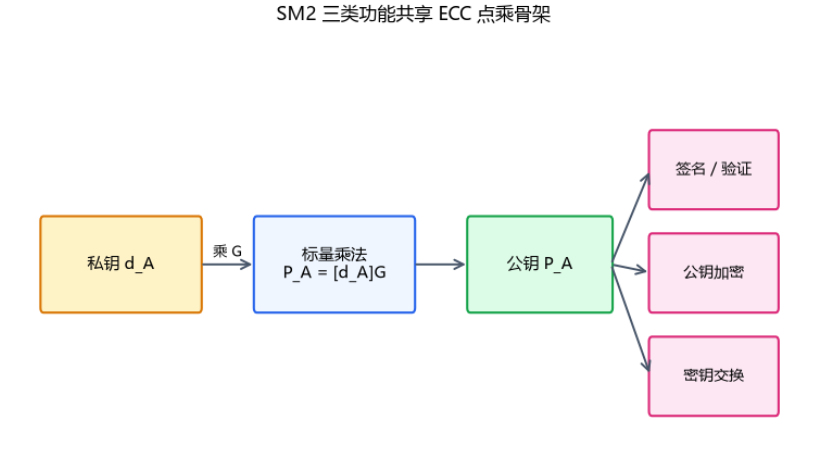

图1：SM2三类功能共享ECC点乘骨架图解
SM2签名验签、公钥加密、密钥交换三大功能复用同一套ECC标量乘法底层：私钥$d_A$与基点$G$执行标量乘法$P_A=[d_A]G$计算得到公钥$P_A$；公钥生成后，向上支撑签名验证、公钥加密、密钥交换三类上层能力，工程上可复用点加、点倍的核心代码。

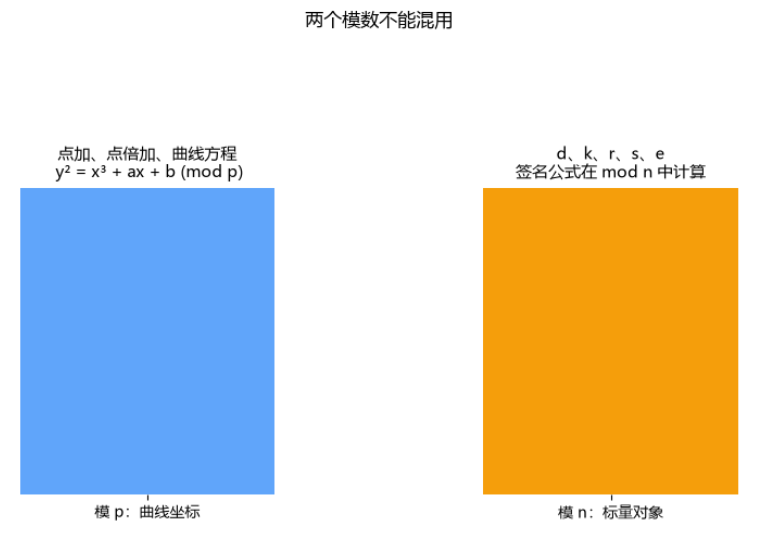

图2：两个模数不能混用图解
SM2存在两套独立模运算空间，不可混淆：左侧模$p$用于曲线相关运算，点加、点倍、曲线方程$y^2=x^3+ax+b(\mathrm{mod}p)$、曲线上点坐标都在${\mathbb{F}}_p$下计算；右侧模$n$用于标量相关运算，私钥$d$、随机数$k$、签名分量$(r,s)$、哈希值$e$等标量，签名公式均在$\mathrm{mod}n$中计算。

---

二、SM2 签名中的用户身份摘要 $Z_A$

2.1 为什么签名不只哈希消息

普通 ECDSA 通常对消息计算：

$$e=H(M)$$

SM2 签名会先把用户身份、曲线参数和公钥绑定起来，生成用户身份摘要：

$$Z_A=H_v(\mathrm{ENTL}\Vert I{D}_A\Vert a\Vert b\Vert x_G\Vert y_G\Vert x_A\Vert y_A)$$

其中：

• $H_v$ 是标准规定的哈希算法；
• $I{D}_A$ 是签名者的用户身份标识；
• $\mathrm{ENTL}$ 表示身份标识的比特长度编码；
• $a,b$ 是曲线参数；
• $(x_G,y_G)$ 是基点坐标；
• $(x_A,y_A)$ 是签名者公钥坐标；
• $\Vert$ 表示按规定格式拼接。

然后对消息计算：

$$e=H_v(Z_A\Vert M)$$

这意味着 SM2 的签名摘要不仅取决于消息，还取决于用户身份、曲线参数和公钥。相同消息由不同用户签名时，摘要通常不同。

---

2.2 $ID$ 不是可有可无的备注

实现 SM2 时必须明确：

• 使用什么用户身份字符串；
• 身份字符串采用什么字符编码；
• $\mathrm{ENTL}$ 按比特还是字节计算；
• 拼接时每个整数使用多少字节、什么字节序；
• 签名者和验证者是否使用完全相同的身份与参数。

不能一方使用默认身份，另一方使用业务用户名；也不能把 UTF-8 字节长度直接当成标准要求的比特长度而不确认编码规则。$Z_A$ 不一致时，即使私钥和消息都正确，签名也会验证失败。

---

2.3 预计算 $Z_A$

在一个用户、曲线参数和身份固定的场景中，$Z_A$ 可以预先计算并缓存，以减少每条消息的重复工作。但缓存必须与以下信息绑定：

• 用户身份；
• 公钥；
• 曲线参数；
• 使用的哈希算法和编码规则。

公钥或身份发生变化时，不能继续复用旧的 $Z_A$。

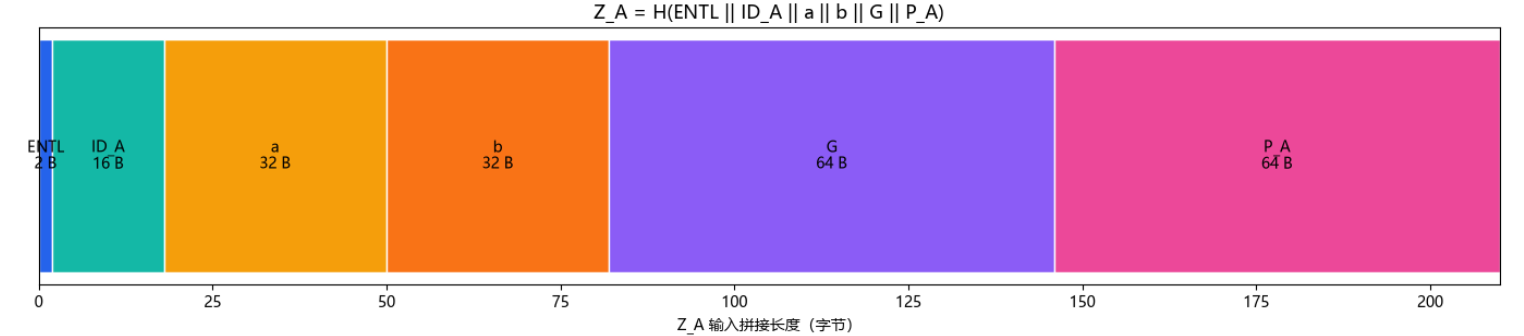

图1：$Z_A$ 输入拼接结构图解
$Z_A=H(\mathrm{ENTL}\Vert I{D}_A\Vert a\Vert b\Vert G\Vert P_A)$，按固定字节长度依次拼接：ENTL占2字节、$I{D}_A$占16字节、曲线参数$a$占32字节、$b$占32字节、基点坐标$G(x_G,y_G)$占64字节、公钥坐标$P_A(x_A,y_A)$占64字节，整体作为哈希输入用于生成用户身份摘要。

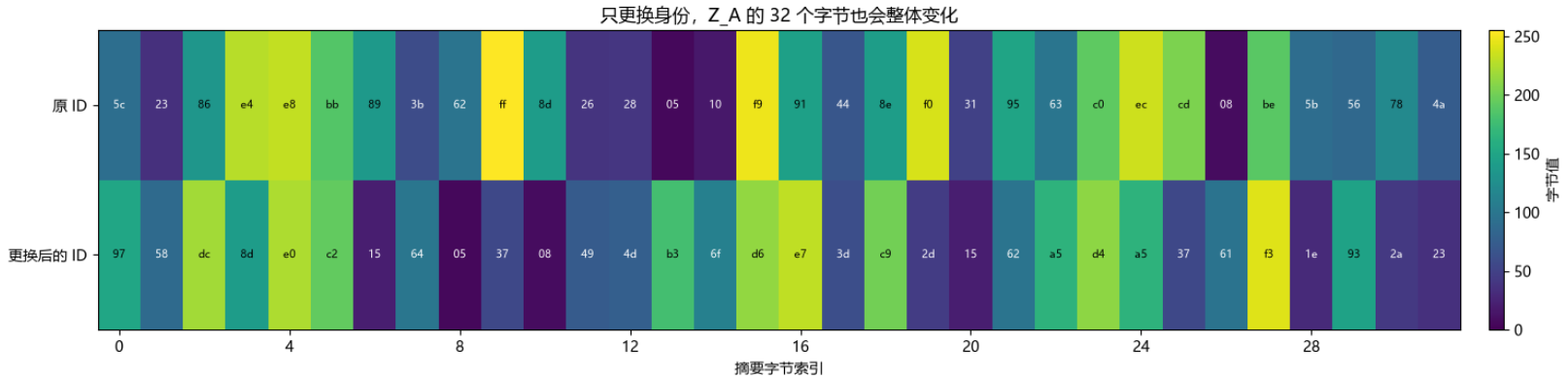

图2：身份ID变更对$Z_A$的影响图解
$Z_A$是哈希输出，雪崩效应显著：仅修改输入里的用户$I{D}_A$，最终生成的32字节$Z_A$摘要会整体发生改变，不会只局部变动；这也是SM2中签名、验签双方$Z_A$必须完全一致，否则验签失败的核心原因。

---

三、SM2 数字签名流程

3.1 签名输入

签名者拥有私钥 $d_A$ 和公钥 $P_A=[d_A]G$。对消息 $M$：

1. 计算用户身份摘要 $Z_A$；
2. 计算：
   $$e=H_v(Z_A\Vert M)$$
3. 生成一次性随机数 $k$；
4. 通过点乘得到临时点；
5. 计算签名 $(r,s)$。

---

3.2 选择 nonce 并计算临时点

随机选择：

k ← $ { 1 , 2 , … , n − 1 } k\xleftarrow{\$}\{1,2,\ldots,n-1\} k$ ​{1,2,…,n−1}

计算：

$$(x_1,y_1)=[k]G$$

然后令：

$$r=(e+x_1)\mathrm{mod}n$$

如果 $r=0$，重新选择 $k$。

---

3.3 计算 $s$

SM2 签名的核心公式为：

$$s=((1+d_A{)}^{-1}(k-r{d}_A))\mathrm{mod}n$$

如果：

$$r+k=n$$

或：

$$s=0$$

则按照标准重新选择 nonce 并重试。最终签名为：

$$\sigma =(r,s)$$

与 ECDSA 相比，SM2 的 $s$ 公式结构不同，出现了 $(1+d_A{)}^{-1}$，并且 $r$ 使用了 $e+x_1$ 的形式。不能仅仅修改 ECDSA 的哈希算法或曲线参数，就把 ECDSA 实现当作 SM2。

---

3.4 SM2 签名验证

验证者首先检查：

$$1\le r\le n-1,1\le s\le n-1$$

然后根据同样的身份和公钥计算：

$$e=H_v(Z_A\Vert M)$$

计算：

$$t=(r+s)\mathrm{mod}n$$

若 $t=0$，验证失败。

接着计算临时点：

$$(x_1^{\prime },y_1^{\prime })=[s]G+[t]P_A$$

最后计算：

$$R=(e+x_1^{\prime })\mathrm{mod}n$$

当且仅当：

$$R=r$$

时接受签名。

---

3.5 验证公式的代数关系

由签名公式：

$$s(1+d_A)\equiv k-r{d}_A(\mathrm{mod}n)$$

整理得到：

$$s+r\equiv k+(r+s)d_A(\mathrm{mod}n)$$

令：

$$t=r+s(\mathrm{mod}n)$$

则：

$$s+t{d}_A\equiv k(\mathrm{mod}n)$$

于是：

$$\begin{array}{rl}[s]G+[t]P_A& =[s]G+[t][d_A]G\\ & =[s+t{d}_A]G\\ & =[k]G\\ & =(x_1,y_1)\end{array}$$

所以验证者恢复了签名阶段的临时点，最终得到：

$$R=(e+x_1)\mathrm{mod}n=r$$

这解释了验证公式为什么成立。

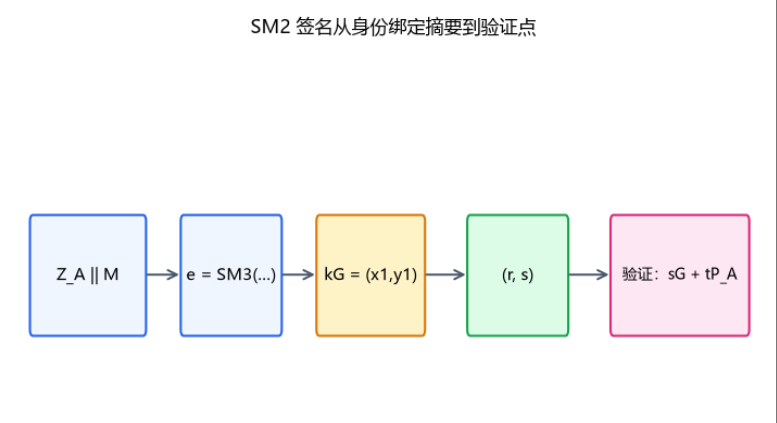

图1：SM2签名从身份绑定摘要到验证点流程图解
SM2签名完整链路：先拼接$Z_A\Vert M$，经SM3哈希得到$e$；随机数$k$做标量乘法得到临时点$kG=(x_1,y_1)$，再计算出签名分量$(r,s)$；验签阶段通过公式$sG+t{P}_A$还原临时点，完成校验。

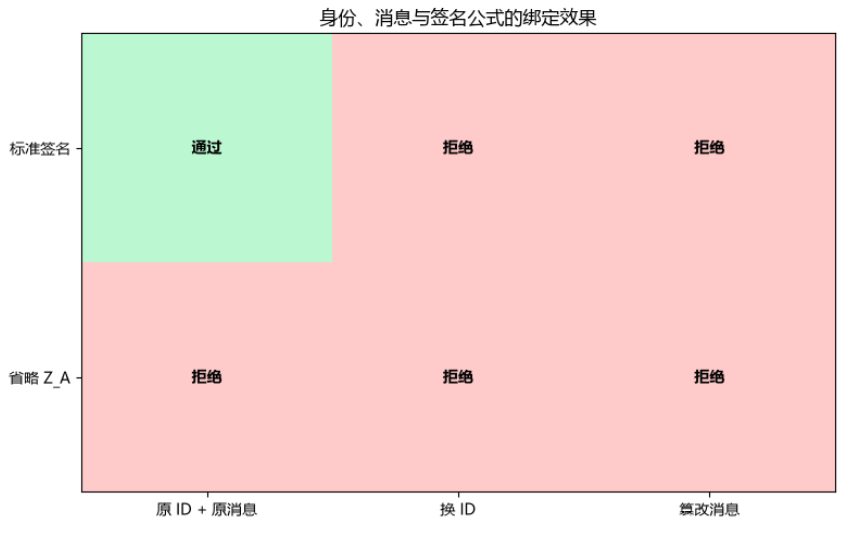

图2：身份、消息与签名公式的绑定效果图解
标准SM2签名仅在【原ID+原消息】场景下验证通过；更换ID、篡改消息都会直接拒绝；如果实现时省略$Z_A$，则无论原ID原消息、换ID、篡改消息全部验证失败，直观体现$Z_A$对身份的强绑定作用。

---

四、SM2 签名中的 nonce 灾难

4.1 重复 nonce 的后果

SM2 的签名公式为：

$$s(1+d_A)\equiv k-r{d}_A(\mathrm{mod}n)$$

如果两条不同消息错误地使用相同的 $k$，它们会得到相同的临时点 $(x_1,y_1)$，但 不一定得到相同的 $r$。这是因为 SM2 的 $r$ 还包含消息摘要：

$$r_i=(e_i+x_1)\mathrm{mod}n$$

设两次签名为 $(r_1,s_1)$ 和 $(r_2,s_2)$。由签名公式：

$$s_i(1+d_A)\equiv k-r_i{d}_A(\mathrm{mod}n)$$

整理可得：

$$d_A\equiv (k-s_i)(r_i+s_i{)}^{-1}(\mathrm{mod}n)$$

令 $A_i=r_i+s_i$。当相关差值可逆时，两条签名可以联立恢复 nonce：

$$k\equiv (s_1{A}_2-s_2{A}_1)(A_2-A_1{)}^{-1}(\mathrm{mod}n)$$

然后代回：

$$d_A\equiv (k-s_1)A_1^{-1}(\mathrm{mod}n)$$

恢复结果应通过：

$$[d_A]G\stackrel{?}{=}{P}_A$$

进行验证。由于 SM2 的 $r$ 包含 $e$，不能直接照搬 ECDSA 中“寻找相同 $r$”的排查规则；但重复 nonce 仍然是严重漏洞，攻击者可以利用多条签名之间的代数关系恢复长期私钥。

因此，SM2 和 ECDSA 一样，签名 nonce 必须独立、不可预测且不能重复。不要因为 SM2 的签名公式不同，就认为随机数故障不再危险。

---

4.2 随机源和确定性生成

SM2 标准流程通常要求生成安全随机 nonce。工程实现可以根据适用标准和密码库支持，使用经过认证的随机源或规范允许的确定性生成机制，但必须保证：

• 不同消息不会重复使用同一 nonce；
• 随机状态不会因进程回滚、虚拟机快照或容器克隆而重复；
• nonce 生成过程不泄露私钥；
• 失败重试不会产生可预测序列。

对签名服务进行审计时，应重点检查随机源初始化、并发调用、异常重启和硬件随机数故障。

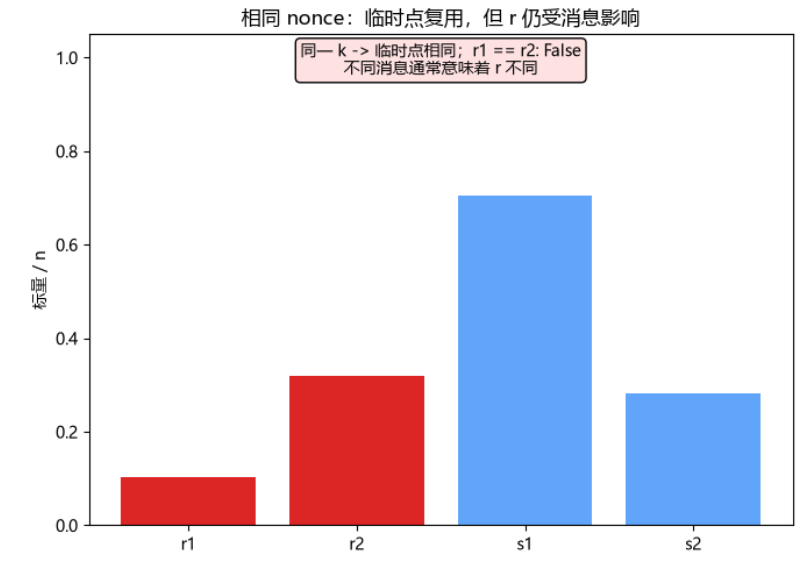

图1：相同nonce：临时点复用，但r仍受消息影响图解
若两次签名使用同一个随机数$k$，临时点$kG$完全一致；但由于消息不同，$e$值不同，最终算出的签名分量$r_1$与$r_2$并不相等，不能直接通过r判断nonce复用。

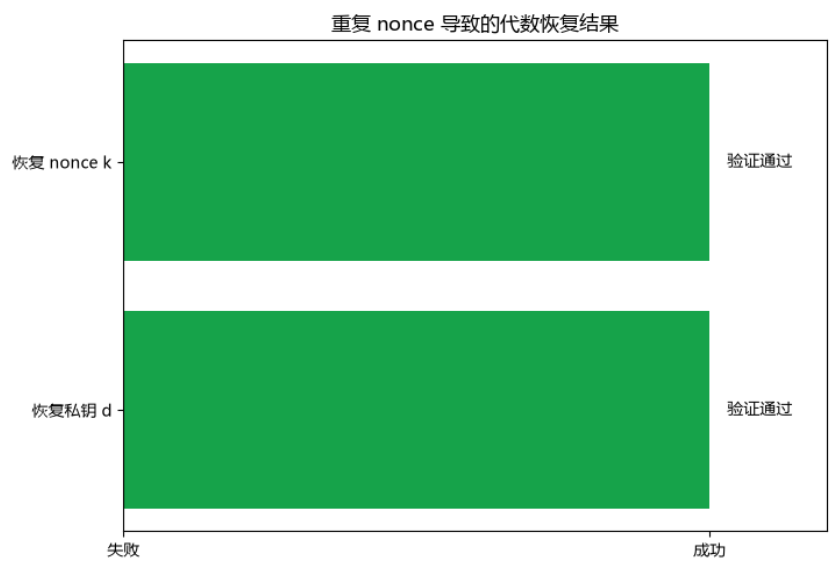

图2：重复nonce导致的代数恢复结果图解
SM2签名一旦出现两次不同消息复用同一个nonce$k$的情况，可以通过两组$(r_1,s_1)$、$(r_2,s_2)$代数推导，先恢复出临时随机数$k$，进一步直接算出签名者私钥$d_A$，完整破解密钥。

---

五、SM2 公钥加密

5.1 加密目标

SM2 公钥加密的目标是让发送者使用接收者公钥加密消息，只有接收者持有私钥才能恢复消息。它是一个混合结构：

1. 用临时点乘得到共享椭圆曲线点；
2. 用 KDF 从共享点导出掩码；
3. 用异或保护消息；
4. 用哈希生成完整性校验值。

---

5.2 加密过程

接收者 Bob 的公钥为：

$$P_B=[d_B]G$$

发送者对消息 $M$ 选择随机数：

k ← $ { 1 , 2 , … , n − 1 } k\xleftarrow{\$}\{1,2,\ldots,n-1\} k$ ​{1,2,…,n−1}

先计算临时公钥点：

$$C_1=[k]G=(x_1,y_1)$$

再计算共享点：

$$(x_2,y_2)=[k]P_B$$

使用 KDF 导出与消息同长度的掩码：

$$t=\mathrm{KDF}(x_2\Vert y_2,\mathrm{klen})$$

如果 KDF 输出全为零，按标准重新选择 $k$。否则计算：

$$C_2=M\oplus t$$

再计算完整性摘要：

$$C_3=H_v(x_2\Vert M\Vert y_2)$$

密文由 $C_1,C_2,C_3$ 按标准规定的顺序编码。许多 SM2 实现使用：

$$C=C_1\Vert C_3\Vert C_2$$

但历史实现和库接口可能接受其他顺序，不能只根据字段名称猜测编码。

---

5.3 解密过程

Bob 解析并验证 $C_1$ 后，使用私钥计算：

$$(x_2,y_2)=[d_B]C_1$$

因为：

$$[d_B]C_1=[d_B][k]G=[k][d_B]G=[k]P_B$$

所以 Bob 得到与发送者相同的共享点。接着：

1. 用 $(x_2,y_2)$ 重新计算 KDF 掩码 $t$；
2. 计算 $M=C_2\oplus t$；
3. 重新计算：
   $$C_3^{\prime }=H_v(x_2\Vert M\Vert y_2)$$
4. 比较 $C_3^{\prime }$ 与密文中的 $C_3$。

只有完整性校验成功时才应返回明文。校验失败不能返回部分明文、详细错误差异或可被利用的中间结果。

---

5.4 为什么必须验证 $C_3$

如果只做：

$$M=C_2\oplus \mathrm{KDF}(x_2\Vert y_2)$$

而不验证 $C_3$，攻击者就可以篡改 $C_2$，导致解密结果中的对应比特发生翻转。$C_3$ 把共享点和完整明文绑定起来，是 SM2 加密流程中的完整性保护部分。

在现代系统中，还要统一错误处理和时序，避免通过“密文格式错误”“KDF 全零”“摘要不一致”等不同错误响应构造解密预言机。

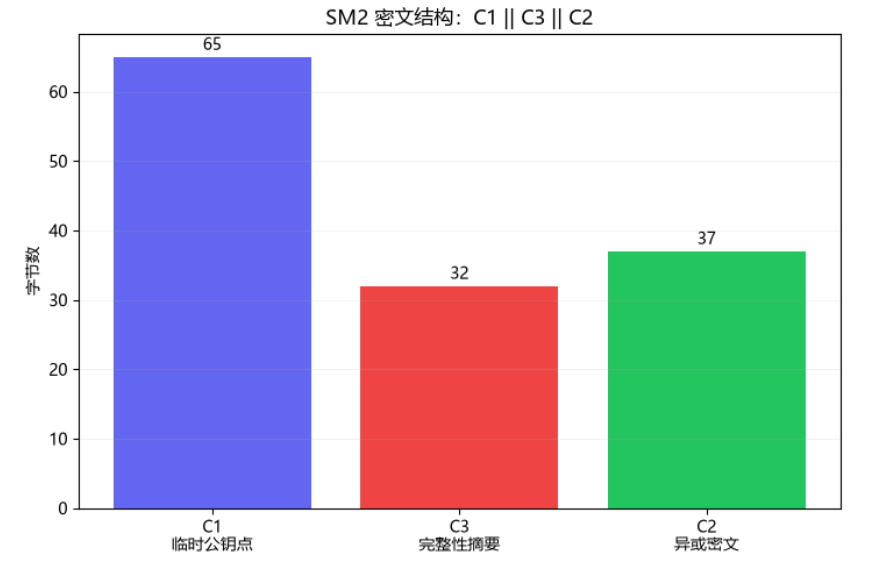

图1：SM2密文结构：C1 || C3 || C2图解
SM2标准密文由三部分拼接而成：C1为临时公钥点，占65字节；C3为完整性摘要，占32字节；C2为明文异或生成的密文，占37字节，整体顺序为C1 || C3 || C2。

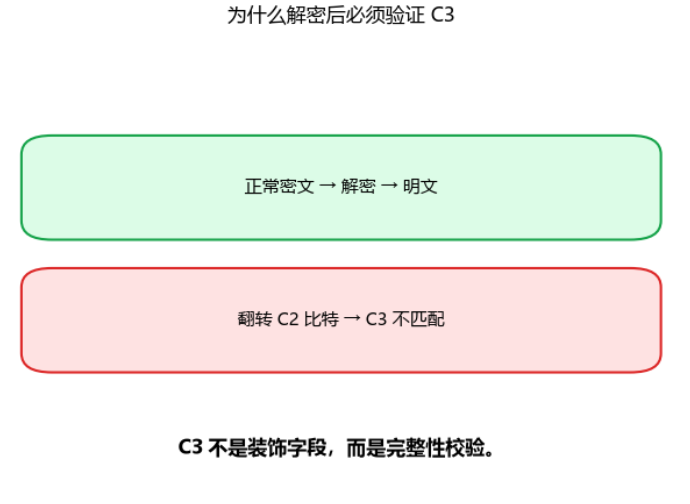

图2：为什么解密后必须验证C3图解
C3是完整性校验字段，不是冗余装饰。正常密文解密后校验C3匹配；若传输中C2比特被篡改，解密后重新计算的摘要会和C3不匹配，以此检测密文是否被修改。

---

六、SM2 密钥交换概览

6.1 为什么需要密钥交换协议

单独的静态 ECDH 只说明双方可以得到同一个共享点，但未必提供：

• 双方身份绑定；
• 临时密钥带来的前向安全性；
• 双方确认对方确实计算出了同一个会话密钥；
• 会话参数和密钥长度绑定。

SM2 密钥交换在长期密钥的基础上引入临时密钥、身份摘要和确认值，形成更完整的协议流程。

---

6.2 基本角色和参数

假设 Alice 和 Bob 各自拥有：

• 长期私钥 $d_A,d_B$；
• 长期公钥 $P_A,P_B$；
• 用户身份 $I{D}_A,I{D}_B$；
• 临时私钥 $r_A,r_B$；
• 临时公钥 $R_A=[r_A]G,R_B=[r_B]G$。

双方会根据身份、公钥和曲线参数计算各自的身份摘要。协议还会对临时点的坐标进行约化和组合，具体公式与角色、发起方/响应方顺序以及标准版本有关。

---

6.3 流程的高层结构

典型流程可以理解为：

1. Alice 和 Bob 生成临时密钥对；
2. 双方交换临时公钥；
3. 各自使用长期私钥、对方长期公钥以及临时密钥计算共享点；
4. 把共享点坐标、身份摘要、临时公钥和会话上下文输入 KDF；
5. 生成确认哈希，双方互相发送并验证；
6. 只有确认成功后才把派生结果作为会话密钥。

确认值的作用是让一方证明自己确实计算出了指定共享点，而不是只收到一个看起来合法的公钥。实际部署中，必须严格按照标准规定的角色顺序、字段拼接顺序和确认值计算方式实现。

---

6.4 密钥交换中的实现边界

• 长期公钥和临时公钥都要验证；
• 临时私钥必须来自安全随机源；
• 不能忽略用户身份摘要；
• KDF 输入必须包含标准要求的上下文；
• 需要区分确认前的中间值和最终会话密钥；
• 失败时不能把部分中间结果交给上层；
• 双方应明确谁负责发起、谁负责响应以及密钥长度。

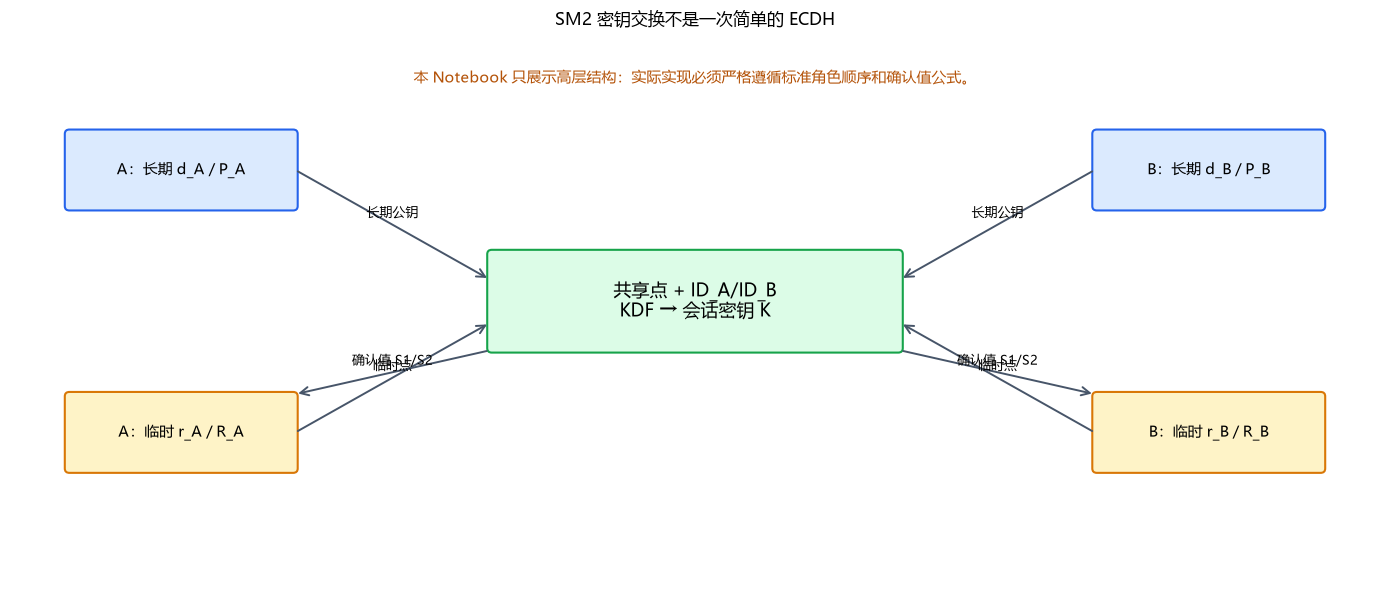

图1：SM2密钥交换不是一次简单的ECDH图解
SM2密钥交换同时使用双方长期密钥$(d_A/P_A、d_B/P_B)$与临时密钥$(r_A/R_A、r_B/R_B)$，结合身份ID_A、ID_B算出共享点，经KDF生成会话密钥$K$，还会交互确认值S1/S2做校验；相比普通ECDH增加了身份绑定与双向确认，工程实现需要严格遵循标准的角色顺序和确认值公式。

---

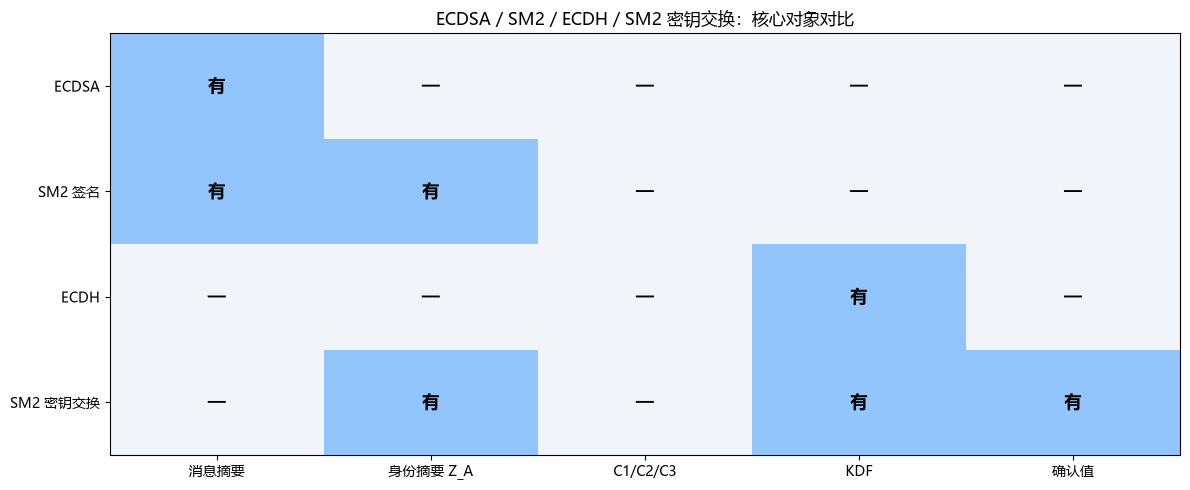

七、SM2 与 ECDSA、ECDH 的区别

对比项	ECDSA	SM2 签名	ECDH	SM2 密钥交换
核心目标	数字签名	数字签名	共享密钥	带身份确认的共享密钥
消息摘要	通常 $H(M)$	$H(Z_A|M)$	不直接签名消息	含身份和会话上下文
签名关系	$s=k^{-1}(z+rd)$	$s=(1+d{)}^{-1}(k-rd)$	不适用	不适用
用户身份摘要	通常不内置	$Z_A$ 是重要组成	需要额外认证	身份绑定在协议中
加密 KDF	不适用	加密流程使用 KDF	共享点后需 KDF	共享点后需 KDF
完整性	签名本身	签名本身	需要认证协议	通过确认与协议组合

表格只比较核心结构。具体安全性还取决于曲线参数、编码、随机数、密钥派生、点验证和协议实现。

---

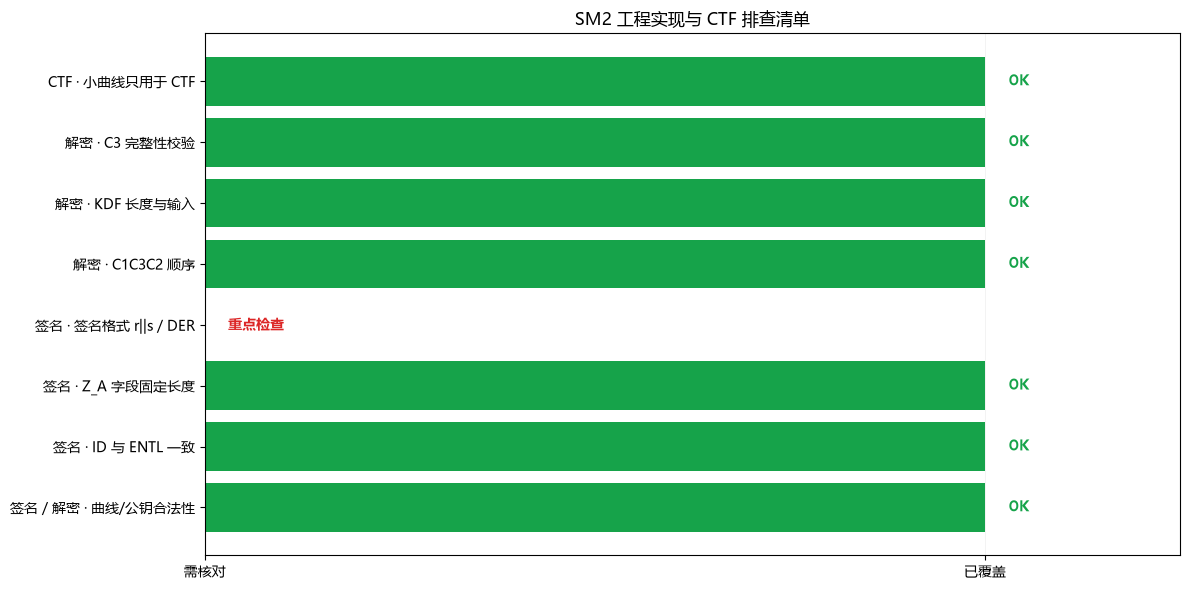

八、SM2 工程实现与 CTF 排查

8.1 签名验证失败时

按顺序检查：

1. 曲线参数、基点和阶是否一致；
2. 公钥是否满足曲线方程；
3. 用户身份 $ID$ 是否一致；
4. $\mathrm{ENTL}$ 是否按规定计算；
5. $Z_A$ 的拼接字段和字节序是否一致；
6. 消息是否使用了原始字节而不是错误的字符串表示；
7. 签名是原始 r || s 还是 ASN.1 DER；
8. $r,s$ 是否在合法范围；
9. 签名公式是否误用了 ECDSA；
10. 验证时是否错误地把 $p$ 用作 $n$。

---

8.2 SM2 密文解密失败时

重点检查：

• C1 是否包含正确前缀和坐标长度；
• C1 是否在曲线上且不为无穷远点；
• 密文顺序是 C1C3C2 还是其他约定；
• KDF 输入是否为规定的坐标拼接；
• KDF 长度是否按明文字节长度；
• 是否正确处理 KDF 全零重试；
• C3 的输入顺序是否为 $x_2\Vert M\Vert y_2$；
• 比较 C3 时是否使用恒定时间比较。

---

8.3 不要把小曲线结果当作 SM2 安全性

如果题目把 SM2 曲线替换成很小的 $p$，可以枚举点集、计算基点阶并暴力求离散对数。但这只是 CTF 的参数退化题，不能说明真实 SM2 可以被同样方法破解。

Notebook 中使用的教学参数是：

• $E({\mathbb{F}}_{17}):y^2=x^3+2x+2$；
• 基点 $G=(5,1)$，阶为 $19$；
• 设教学私钥为 $d=13$，得到 $Q=[d]G=(16,4)$；
• 通过枚举点乘结果恢复 $d=13$。

这组参数只用于展示“参数过小会让离散对数变成可枚举问题”，不代表真实 SM2 曲线存在同样弱点。

---

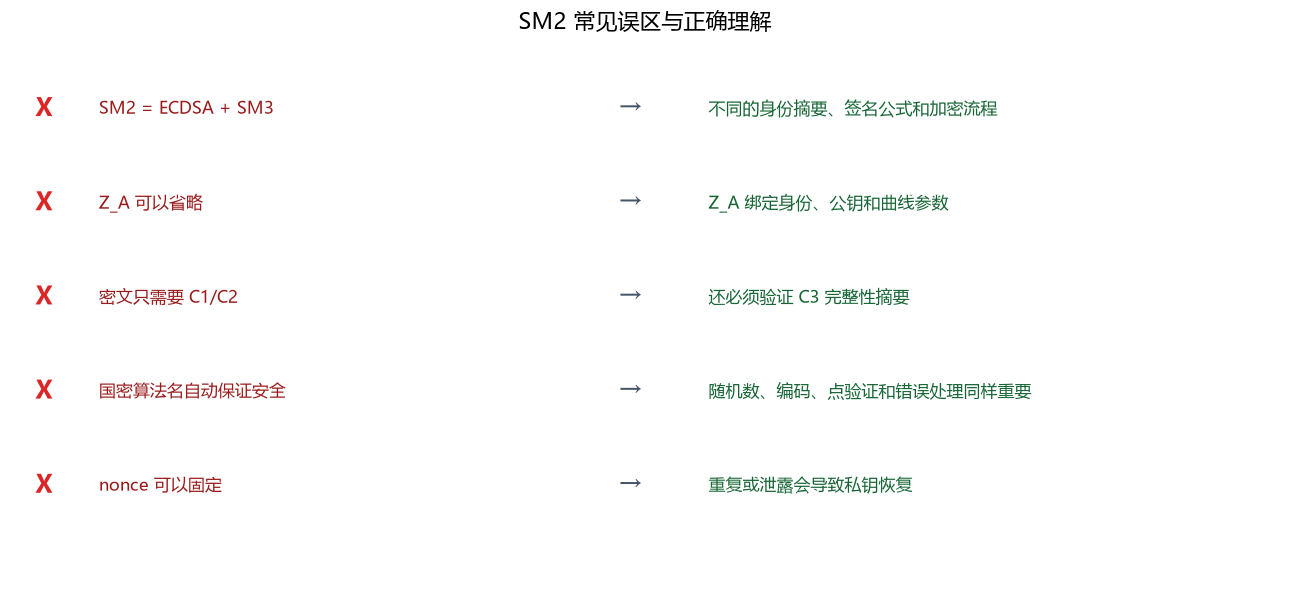

九、常见误区

9.1 SM2 就是 ECDSA 加上国密哈希

错误。SM2 签名有不同的身份摘要和签名公式，SM2 加密和密钥交换也有独立的流程。

9.2 $Z_A$ 可以省略

错误。对 SM2 签名来说，$Z_A$ 是把用户身份、公钥和曲线参数绑定到消息摘要的重要部分。省略它会得到另一个协议。

9.3 密文只需要 C1 和 C2

错误。C3 是完整性校验摘要。只解密 C2 而不验证 C3，会让攻击者可以篡改明文。

9.4 只要使用国密算法就自动安全

错误。算法名称不能替代安全实现。随机数、点验证、编码、错误处理、密钥存储和协议组合任何一环出错，都可能导致实际系统不安全。

9.5 SM2 的 nonce 可以固定

错误。SM2 签名的 nonce 与 ECDSA 一样必须安全生成。重复或泄露会导致签名关系泄露私钥。

---

十、总结

SM2 建立在 ECC 点群之上，但有自己的标准化协议结构：

• 签名先计算用户身份摘要：
  $$Z_A=H_v(\mathrm{ENTL}\Vert I{D}_A\Vert a\Vert b\Vert G\Vert P_A)$$
  再对 $Z_A\Vert M$ 计算摘要，并使用：
  $$r=(e+x_1)\mathrm{mod}n$$
  $$s=(1+d_A{)}^{-1}(k-r{d}_A)\mathrm{mod}n$$
• 加密使用临时点、共享点、KDF、异或和 C3 摘要，通常形成 C1 || C3 || C2 的密文结构；
• 密钥交换把长期密钥、临时密钥、身份摘要、KDF 和确认值组合起来，提供更完整的会话密钥协商。

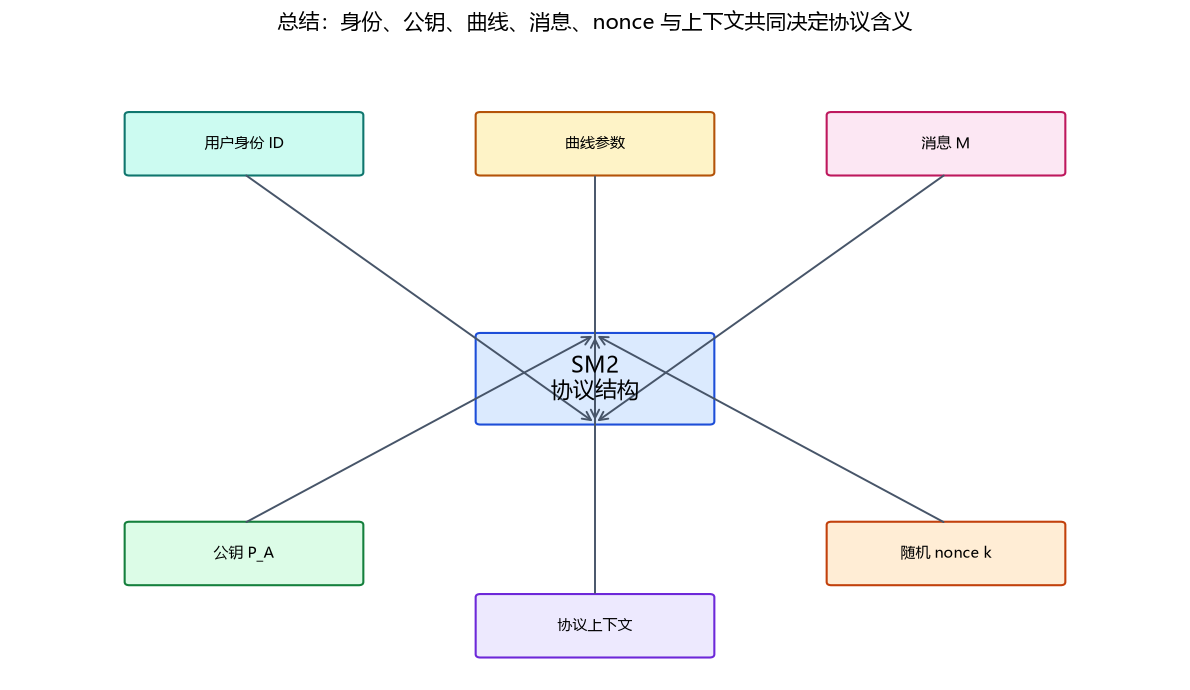

理解 SM2 的关键不是死记几条公式，而是记住哪些信息必须绑定：用户身份、公钥、曲线参数、消息、临时随机数和协议上下文。 下一篇将从“公钥属于谁”这个问题出发，介绍数字证书、CA、证书链和 PKI 信任体系。
