大家好，我是孙杰。

在这里插入图片描述

最近我和 与非网、贸泽电子 合作，做了一套 Jetson 边缘嵌入式实战课程。前面六讲，我们把 Jetson 的硬件平台、JetPack、L4T、Yocto、Secure Boot，以及 OP-TEE 安全体系都逐步讲清楚了。第七讲，我们又专门讲了 GStreamer 是什么，先把 Pipeline、Element、Caps、Plugin 这些基础概念梳理了一遍。

到了第八讲，课程开始从“理解 GStreamer”进入“真正跑视频流”。

这一讲的主题是：

GStreamer 视频流实战：在 Jetson 上把 USB 摄像头画面跑起来，并搞清楚 YUY2 和 MJPEG 到底怎么选。

很多同学在 Jetson 上接摄像头时，最容易遇到的问题不是模型推理，而是视频链路本身：

摄像头能识别，但画面打不开；
/dev/video0 存在，但 Pipeline 报错；
同样是 30fps，为什么 YUY2 只能低分辨率？
为什么 MJPEG 可以跑到 2K 30fps？
画面显示出来了，怎么判断 Jetson 的硬件负载是否正常？

这一讲我尽量用工程视角，把视频流里的分辨率、FPS、V4L2 格式查询、GStreamer Caps、YUY2/MJPEG 对比，以及 Jetson 硬件负载观察讲清楚。
在这里插入图片描述

本文基于第八讲课程 PPT 内容整理。

一、为什么要讲 GStreamer 视频流实战

第七讲我们讲的是 GStreamer 的基础概念，重点是建立“流水线思维”：

Source → Convert → Encoder → Mux → Sink

到了第八讲，就要把这条流水线真正跑起来。

在边缘 AI、机器人、工业相机、智能摄像头这些场景里，视频链路通常是这样的：

摄像头采集
    ↓
格式转换 / 解码
    ↓
显示 / 编码 / 保存 / 推流
    ↓
AI 推理

如果前面的视频流没有打通，后面的 AI 推理、目标检测、录像、推流都无从谈起。

所以这一讲的核心不是背命令，而是建立一个调试顺序：

先确认摄像头支持什么格式
        ↓
再写对应的 GStreamer Caps
        ↓
把画面显示出来
        ↓
最后观察 Jetson 硬件负载

很多 GStreamer 问题，本质上不是命令复杂，而是格式、分辨率、帧率和带宽没有匹配好。

二、这一讲主要讲什么

这一讲内容可以压缩成四件事：

视频流中的分辨率、像素数量、FPS 到底影响什么；
如何用 V4L2 查看摄像头支持哪些格式；
YUY2 和 MJPEG 两种格式在 Jetson 上怎么显示；
如何用 GPU Power GUI 和 tegrastatus 观察 Jetson 硬件状态。

把这四件事理顺，后面再做视频录制、网络推流、多路摄像头、AI 推理，思路就会清楚很多。

三、几个核心知识点

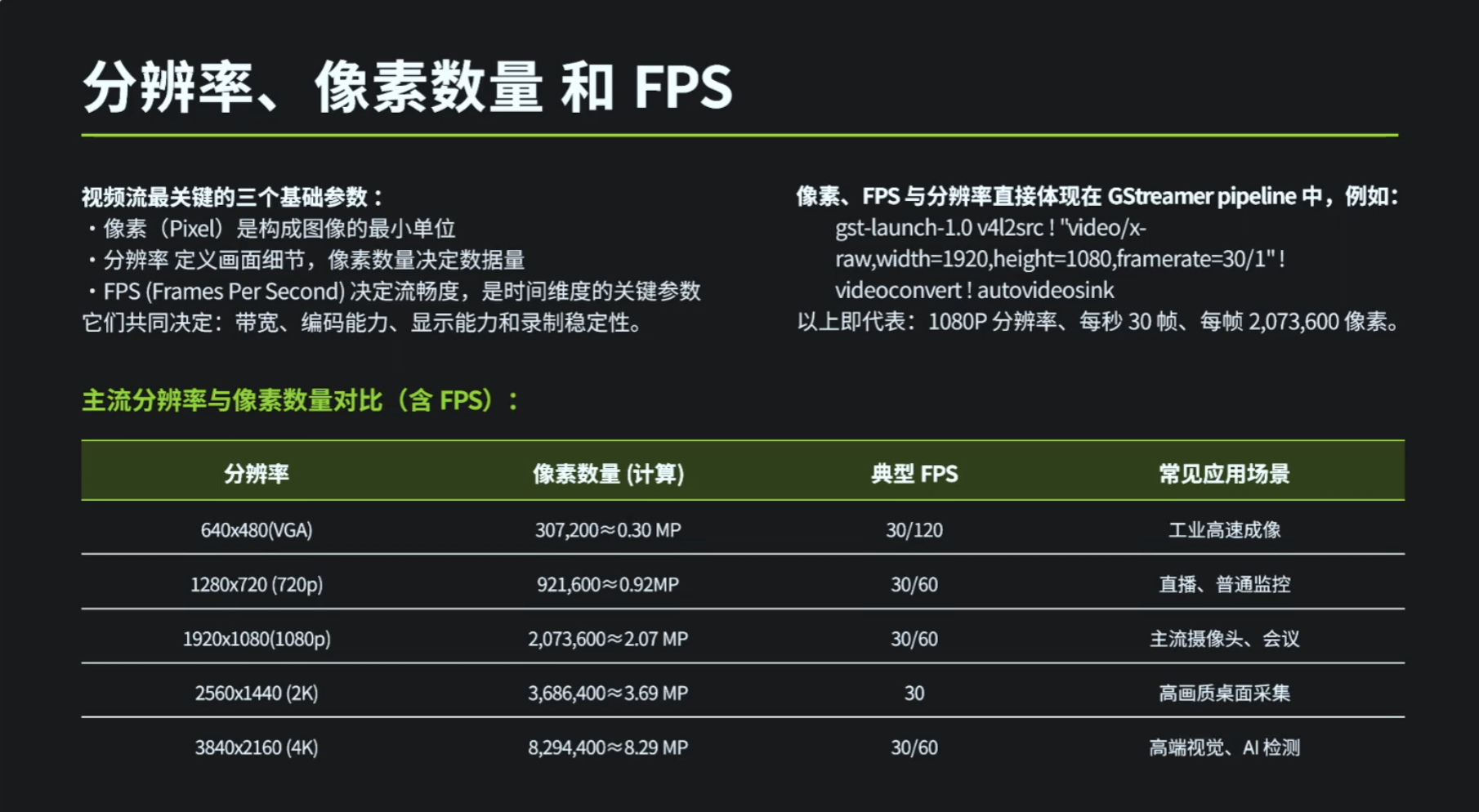

1. 视频流最基础的三个参数：分辨率、像素数量、FPS

在这里插入图片描述

视频流里最关键的三个参数是：

参数	含义	影响
分辨率	画面宽高，例如 1920×1080	决定画面细节
像素数量	宽 × 高	决定单帧数据量
FPS	每秒帧数	决定流畅度和吞吐压力

比如 1080P：

1920 × 1080 = 2,073,600 像素

如果是 30fps，就意味着系统每秒要处理 30 张 1080P 图像。

在 GStreamer Pipeline 中，这些参数通常会写在 Caps 里：

gst-launch-1.0 v4l2src ! \
"video/x-raw,width=1920,height=1080,framerate=30/1" ! \
videoconvert ! autovideosink

这条命令里的核心含义是：

分辨率：1920×1080
帧率：30fps
格式：RAW 原始视频流

这里要注意，分辨率越高、FPS 越高，不只是画面更清晰，也意味着数据量更大，对 USB 带宽、内存搬运、格式转换、显示和编码都会带来压力。

所以视频流调试不要一上来就追求最高规格，更合理的方式是：

先低分辨率跑通链路
        ↓
再提高分辨率
        ↓
再提高 FPS
        ↓
最后观察系统负载

2. 写 Pipeline 之前，先用 V4L2 查摄像头能力

在 Jetson 上调试 USB 摄像头，第一步不是直接写复杂的 GStreamer 命令，而是先确认摄像头到底支持什么格式。

常用命令如下。

查看设备列表：

v4l2-ctl --list-devices

查看当前格式：

v4l2-ctl -d /dev/video0 --get-fmt-video

查看全部支持格式：

v4l2-ctl -d /dev/video0 --list-formats-ext

常见视频格式大致可以分为三类：

类型	常见格式	特点
未压缩 RAW	RGB888、YUYV、NV12	数据量大，质量好
压缩格式	MJPG、H.264、H.265	数据量小，需要解码
传感器 RAW Bayer	SRGGB10、BGGR12	需要 ISP 处理

本节课使用的是 USB UVC 摄像头。通过 v4l2-ctl 查询可以看到一个很典型的现象：

MJPEG：最高支持 2560×1440@30fps
YUYV：30fps 下仅支持 640×480

这也是本节课最核心的问题来源：

同一个摄像头，为什么 MJPEG 可以跑 2K 30fps，而 YUY2 只能跑 640×480@30fps？

答案不在 Jetson 算力，而在数据格式。

3. 一个容易误解的点：一个 video 节点可以支持多种格式

USB UVC 摄像头通常只暴露一个 /dev/video0 节点。

但这不代表它只有一种输出能力。

不同格式不是通过多个 /dev/video 节点区分，而是通过同一个 video 节点里的 pixel format 选择：

/dev/video0
  ├── YUYV / YUY2
  ├── MJPEG
  └── 其他格式

所以调试时，不能只看有没有 /dev/video0。

真正要看的，是这个节点支持哪些：

format
width
height
framerate

很多 Pipeline 报错，根源都是 Caps 写了摄像头不支持的格式组合。

4. YUY2：RAW 原始流，适合调试链路

YUY2 / YUYV 属于未压缩 RAW 视频格式。

它的特点是：

数据没有压缩；
每一帧都是原始像素；
链路简单，延迟低；
但数据量大，对 USB 带宽和内存压力高。

课程中的 YUY2 显示命令如下：

gst-launch-1.0 v4l2src device=/dev/video0 ! \
"video/x-raw,format=YUY2,width=640,height=480,framerate=30/1" ! \
nvvidconv ! nveglglessink

这条 Pipeline 可以拆成：

v4l2src
    ↓
YUY2 RAW 帧
    ↓
nvvidconv
    ↓
nveglglessink

每个模块的作用如下：

模块	作用
`v4l2src`	从 USB 摄像头采集视频
`video/x-raw,format=YUY2`	指定摄像头输出 YUY2 RAW
`640×480@30fps`	限制分辨率，降低带宽压力
`nvvidconv`	Jetson 上进行格式 / 内存转换
`nveglglessink`	GPU 显示输出

YUY2 更适合：

摄像头驱动验证；
Pipeline 基础调试；
底层链路问题定位；
低延迟、小分辨率预览。

一句话总结：

YUY2 更适合看链路是否通。

5. MJPEG：压缩流，适合高分辨率应用

MJPEG 是压缩格式。

它的特点是：

摄像头端已经完成 JPEG 压缩；
USB 上传输的是压缩后的图像；
带宽压力比 RAW 小很多；
可以支持更高分辨率；
显示前需要先解码。

课程中的 MJPEG 显示命令如下：

gst-launch-1.0 v4l2src device=/dev/video0 ! \
'image/jpeg,width=2560,height=1440,framerate=30/1' ! \
jpegdec ! nvvidconv ! nveglglessink

这条 Pipeline 可以拆成：

v4l2src
    ↓
MJPEG 压缩帧
    ↓
jpegdec
    ↓
nvvidconv
    ↓
nveglglessink

每个模块的作用如下：

模块	作用
`v4l2src`	从 USB 摄像头采集视频
`image/jpeg`	指定摄像头输出 MJPEG
`2560×1440@30fps`	启用 2K 分辨率
`jpegdec`	对 MJPEG 进行解码
`nvvidconv`	转换为适合 Jetson 显示的格式
`nveglglessink`	GPU 显示输出

MJPEG 更适合：

实际产品显示；
高分辨率预览；
USB 摄像头工程交付；
需要稳定 2K 30fps 的场景。

一句话总结：

MJPEG 更适合真正跑应用。

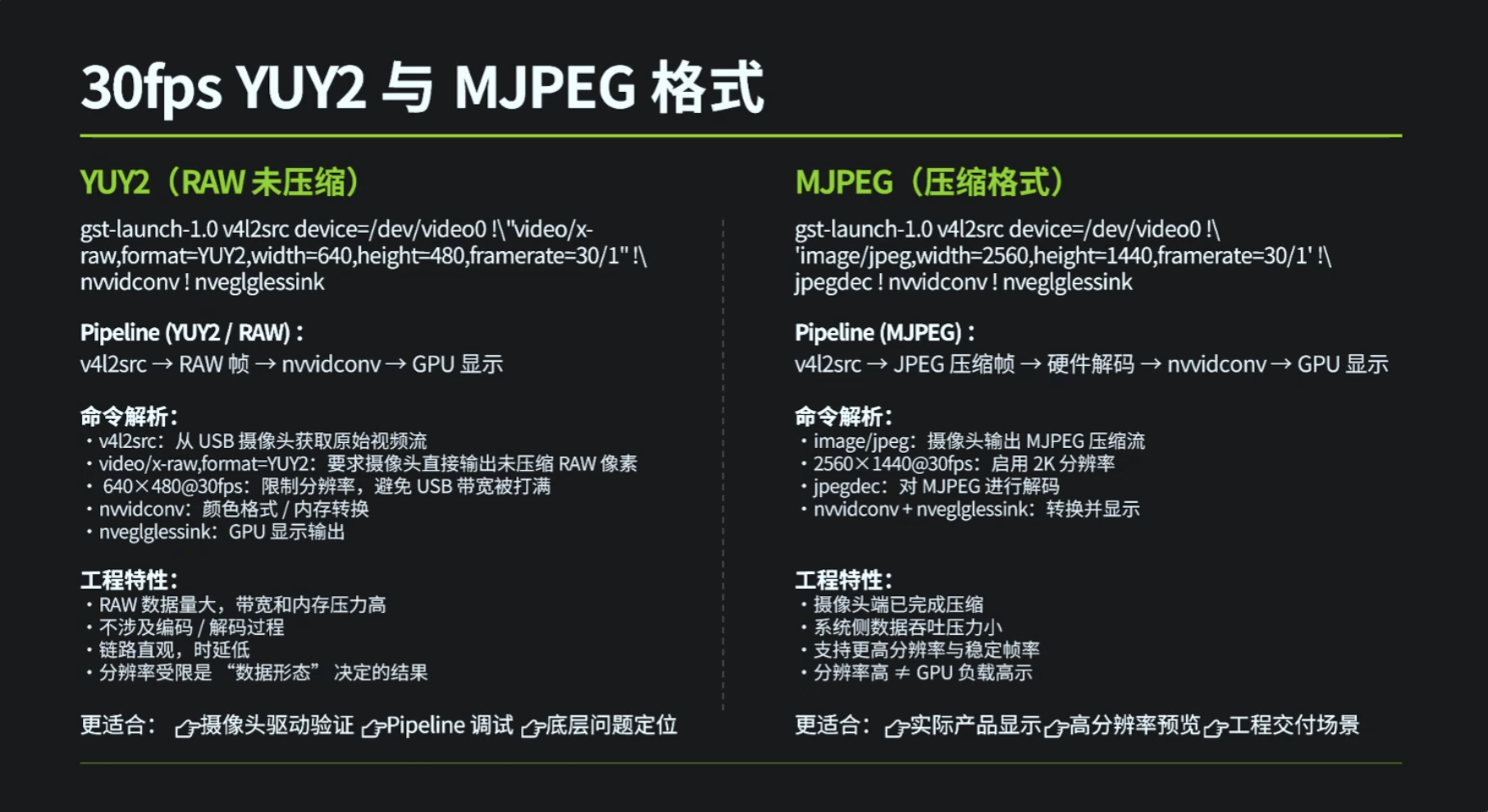

6. YUY2 和 MJPEG 怎么选

在这里插入图片描述

两者对比如下：

对比项	YUY2 / RAW	MJPEG
数据形态	未压缩原始像素	JPEG 压缩帧
数据量	大	小
USB 带宽压力	高	低
是否需要解码	不需要	需要 `jpegdec`
延迟	较低	略高
高分辨率支持	受带宽限制明显	更容易支持
本节课示例	640×480@30fps	2560×1440@30fps
适合场景	调试链路	产品预览

核心结论：

YUY2 是原始像素流，MJPEG 是压缩后的图像流。
YUY2 更适合调试，MJPEG 更适合高分辨率应用。

7. Jetson 上不能只看画面，还要看硬件负载

Jetson 的视频和 AI 性能，不是只由 GPU 决定。

它是一套异构并行架构，视频链路中可能涉及 CPU、GPU、NVDEC、NVENC、VIC、内存和温度等多个模块。

模块	关注指标	常见异常
GPU / GR3D	利用率、频率、温度、功耗	频率不上升、利用率低
CPU	每核频率、占用率	单核 100%、频率偏低
NVDEC	解码利用率	解码瓶颈导致掉帧
NVENC	编码利用率	编码占满导致延迟
VIC	缩放、格式转换负载	转换过多导致推理延迟
RAM	内存、Swap	内存不足导致卡顿
温度	CPU/GPU/SoC 温度	高温导致降频

所以视频流调试不能只问：

画面有没有出来？

还要继续看：

CPU 是否跑满？
GPU 是否被限制？
VIC 是否压力过高？
温度是否导致降频？
功耗模式是否限制性能？

课程中提到两个工具：

工具	特点	适合场景
GPU Power GUI	图形化，直观看 GPU 状态	快速观察、课堂展示
`tegrastatus`	命令行，信息更完整	长时间监控、定位瓶颈

GPU Power GUI 适合快速看 GPU 利用率、频率、温度、功耗，以及 NVENC / NVDEC 是否 online。

但如果要进一步分析系统瓶颈，还是要结合命令行工具：

sudo tegrastats

重点观察：

CPU 是否长期低频；
GR3D 频率是否正常；
NVENC / NVDEC 是否启用；
RAM 是否接近满；
温度是否过高；
电源轨功耗是否变化。

一句话总结：

GPU Power GUI 适合快速看状态，tegrastatus 更适合定位瓶颈。

四、这一讲的重点

如果把这一讲再压缩，必须抓住下面几条：

视频性能由分辨率、像素数量和 FPS 共同决定；
写 GStreamer Pipeline 之前，先用 V4L2 查清摄像头支持格式；
YUY2 是 RAW 未压缩流，数据量大，适合调试；
MJPEG 是压缩流，带宽压力小，适合高分辨率预览；
Jetson 上显示建议结合 nvvidconv 和 nveglglessink；
画面显示出来不代表系统稳定，还要看 GPU Power GUI 和 tegrastatus；
Pipeline 报错时，优先检查 Caps 是否和摄像头能力匹配。

这一讲的难点，主要在格式匹配和工程判断：

不是看到 /dev/video0 就说明摄像头没问题，也不是画面显示出来就说明系统性能没问题。

真正的调试习惯应该是：

查格式
    ↓
写 Caps
    ↓
跑 Pipeline
    ↓
看负载
    ↓
再优化

五、适合哪些人学习

如果你正处在下面这些阶段，这一讲会很适合你：

想在 Jetson 上跑 USB 摄像头；
想理解 YUY2、MJPEG、RAW、压缩流的区别；
想搞清楚 GStreamer Caps 为什么重要；
想做摄像头预览、录像、推流；
想用 Jetson 做机器人视觉、工业相机、AI Box；
后面准备把视频链路接到 AI 推理或 DeepStream 上。

哪怕你现在还写不出复杂 Pipeline，也没关系。

先把 YUY2 和 MJPEG 这两条链路跑通，很多视频流问题就已经能看懂一半了。

六、视频与课程入口

B站视频地址：

https://www.bilibili.com/video/BV1RS8i6zEEu

与非网课程入口：

https://www.eefocus.com/course/1993803.html

本系列课程《Jetson 嵌入式系统定制与边缘计算实战》，围绕 Jetson 平台的系统定制、边缘计算、多媒体处理和工程实战展开。

第七讲主要讲 GStreamer 的基础概念。
第八讲开始进入视频流实战。

建议大家重点把下面两条 Pipeline 亲自跑一遍：

gst-launch-1.0 v4l2src device=/dev/video0 ! \
"video/x-raw,format=YUY2,width=640,height=480,framerate=30/1" ! \
nvvidconv ! nveglglessink

gst-launch-1.0 v4l2src device=/dev/video0 ! \
'image/jpeg,width=2560,height=1440,framerate=30/1' ! \
jpegdec ! nvvidconv ! nveglglessink

一条是 RAW 原始流，一条是压缩视频流。
把这两条链路对比清楚，后面再看录像、推流、多路摄像头和 AI 推理，思路会顺很多。

七、最后想分享的话

我一直觉得，Jetson 边缘嵌入式开发里，视频流是一道绕不开的坎。

第一次把摄像头画面稳定显示出来，第一次搞清楚为什么同一个摄像头不同格式表现完全不同，第一次能从 v4l2-ctl、Caps、Pipeline、tegrastatus 这些信息里判断问题，这个过程会让你真正理解“工程调试”是什么。

GStreamer 看起来是一长串命令，本质上还是搭积木。

你需要先搞清楚每块积木的作用：

v4l2src 负责采集
Caps 负责指定格式
jpegdec 负责解码
nvvidconv 负责转换
nveglglessink 负责显示

再搞清楚它们之间的数据格式是否能接上。

第七讲我们建立了流水线思维，第八讲开始把这条流水线真正跑起来。后面无论是做视频录制、RTSP 推流、多路摄像头，还是接 AI 推理，这些基础都会反复用到。

如果你对 Jetson、GStreamer、Yocto、边缘 AI 和嵌入式 Linux 系统定制感兴趣，欢迎继续关注这个系列，后面我会把这些内容继续更新下去。
