Level 4自动驾驶系统设计49——L4 架构设计 2

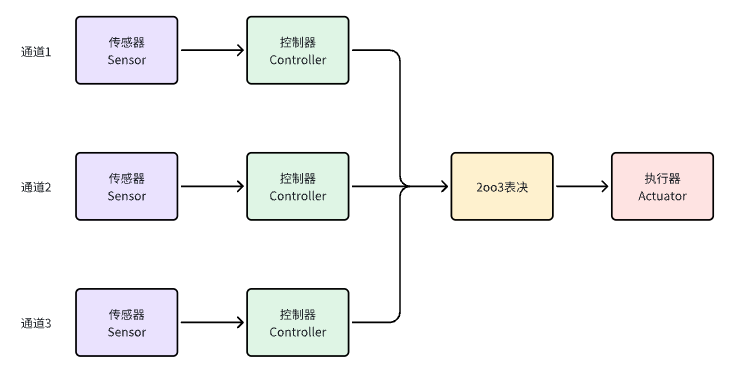

9.3 传感器接口冗余方案：全量感知网（主从芯片）与后备感知网（物理剥离直连 Fallback 最低限度生存网）

9.3.1 高阶并网下的“感知共模溃败”与物理剥离红线

在 9.1 节与 9.2 节中，我们完成了核心算力组分布式张量并行架构以及片外高刚性独立安全 MCU 的应急规控设计。然而，整个 Level 4 级失效可用（Fail-Operational）状态机得以运转的物理先决条件，是上层大脑与底盘执行器在任何绝境下都不能陷入“信息全盲”。

传统 L2/L3 级域控制器的前级感知总线布线，为了追求集成度，往往将全车所有传感器的硬件接口（MIPI CSI、车载以太网物理层芯片 PHY）全量物理并网在单一的大算力 SoC 门口。

• 物理连带塌陷：当面临 7.2 节与 7.3 节所述的极端电气灾难时（如主大算力 SoC 1 内核电源轨突发高频大电流短路、或串行解串芯片 Deserializer 触发共模接地过载），全局性的电压跌落与噪声激荡会通过共用 PCB 走线瞬间外溢。这会导致挂载在同一个总线防区内的 11 路高清视觉与 5 颗毫米波雷达的前级数字链路在微秒内整体锁失（Unlock）。

• 黑盒全盲死账：此时，即使片外的后备规控 MCU（9.2节）与底盘区域控制器（Chassis Zonal）的稳态电
