GISBox发布WMTS影像服务后如何设置符号系统

在GISBox的2.2.4版本中，影像服务新增了符号系统功能。有些GISBox用户更新后，发现找不到该功能，那么针对这个问题，本文我们一起看一下如何使用符号系统功能。

一、符号系统定位

GISBox的符号系统是影像服务数据的可视化渲染配置模块，它支持切换原图/热力图两种展示模式，可通过渐变或离散色带，将数据值映射为不同颜色，实现数据分布的直观呈现与样式自定义。

二、影像中发布影像服务

GISBox用户无法找到符号系统功能，是由于他们通过影像切片后发布影像服务，而发布后的服务是XYZ协议类型的服务。XYZ是GIS中最简单的瓦片服务，用z/x/y直接请求图片。我们需要通过在影像中发布WMS/WMTS服务才能使用符号系统功能。

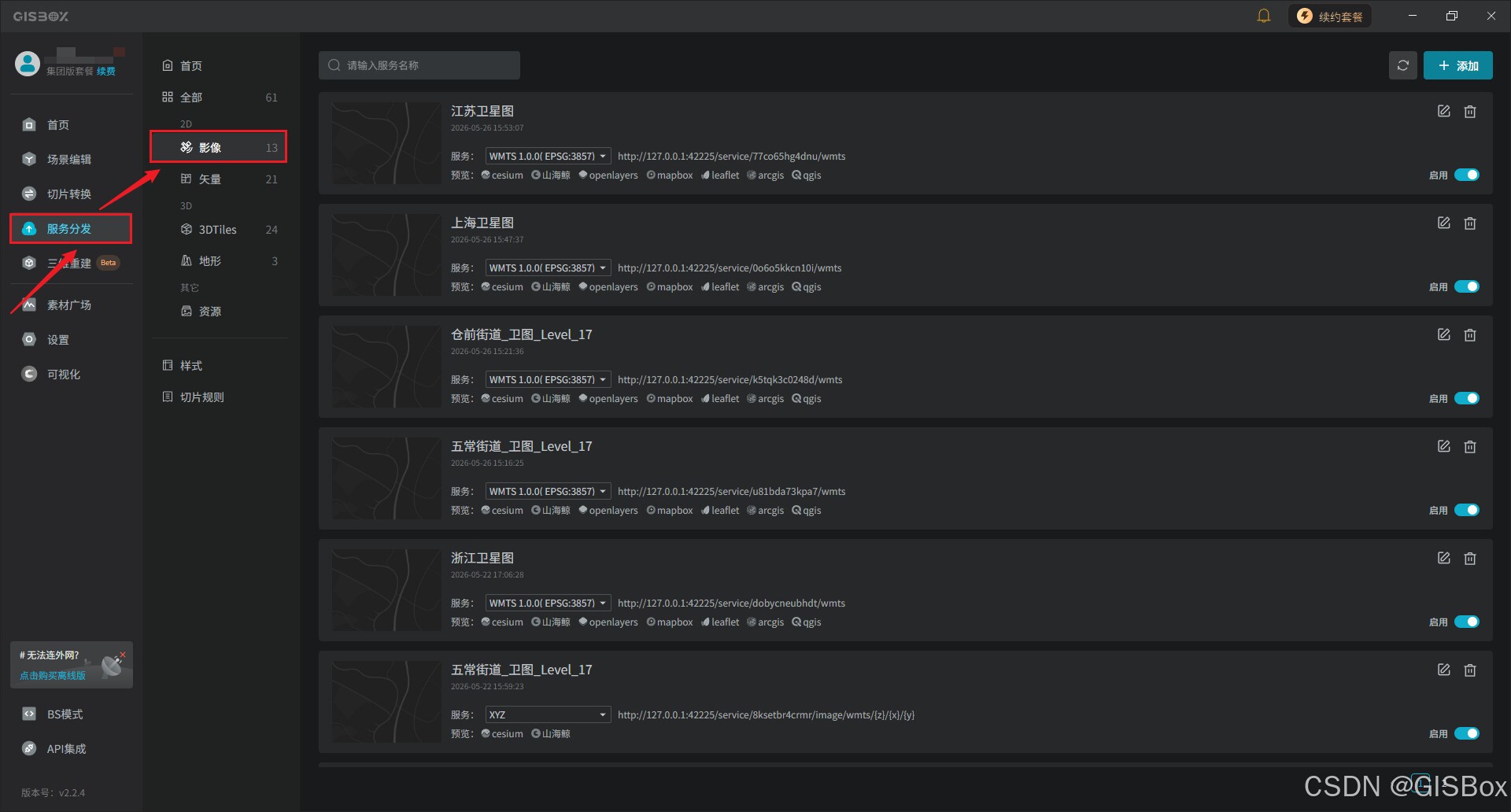

1、首先，在GISBox官网中下载安装最新版软件，打开后，切换至“服务分发”板块，选择“影像”。

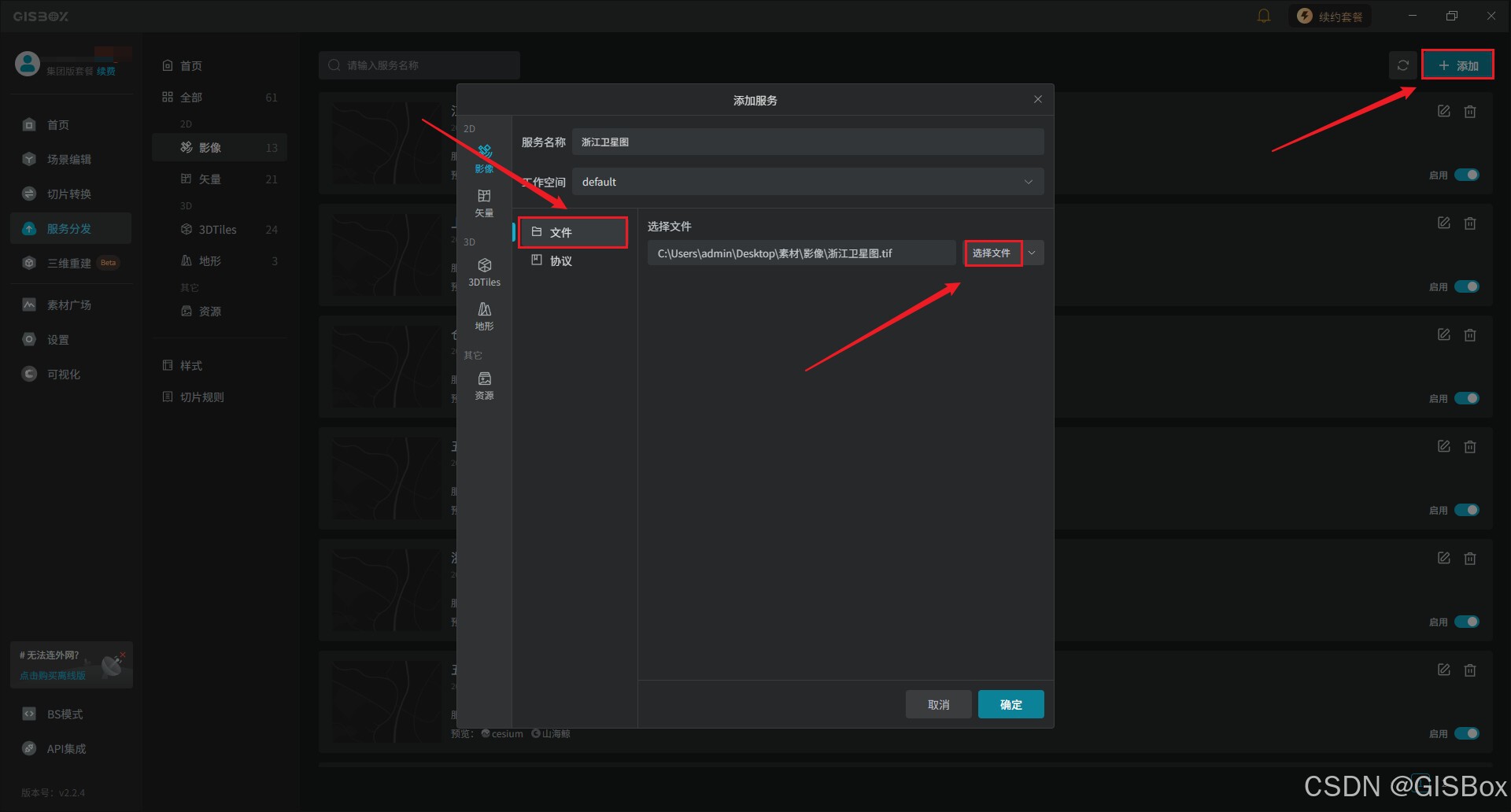

2、在影像服务界面中，点击右上角的“添加”，添加影像服务的方式有“文件”和“协议”两种，我们选择“文件”并点击“选择文件”按钮，将本地的“.tiff”或“.tif”文件添加进来，此时服务名称会自动获取。

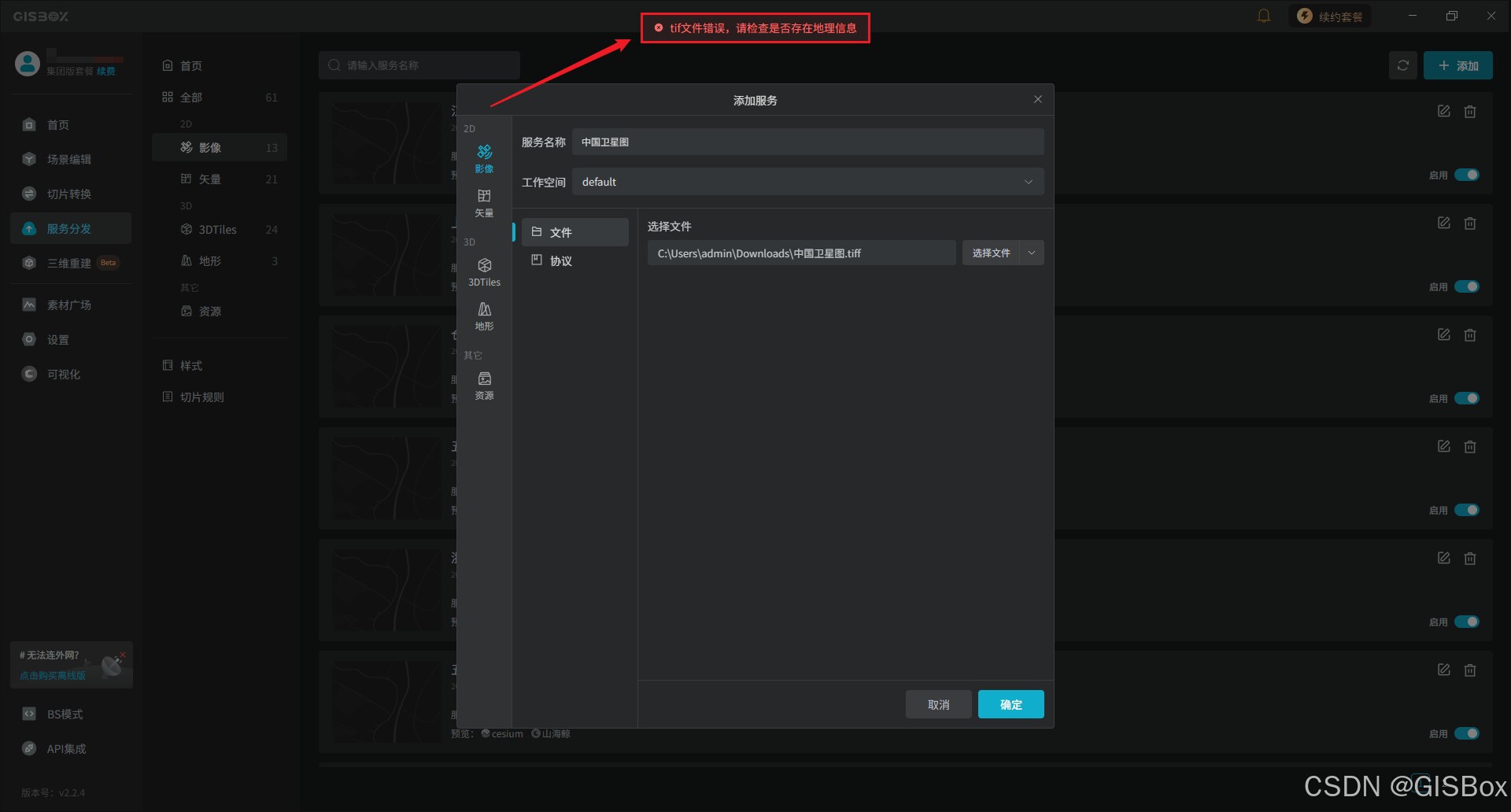

3、这里我们需要注意的是导入的TIF文件必须要带有经纬度信息，如果导入的文件没有相关坐标信息，发布影像服务时，界面上方会有“tif文件错误，请检查是否存在地理信息”的报错提示。

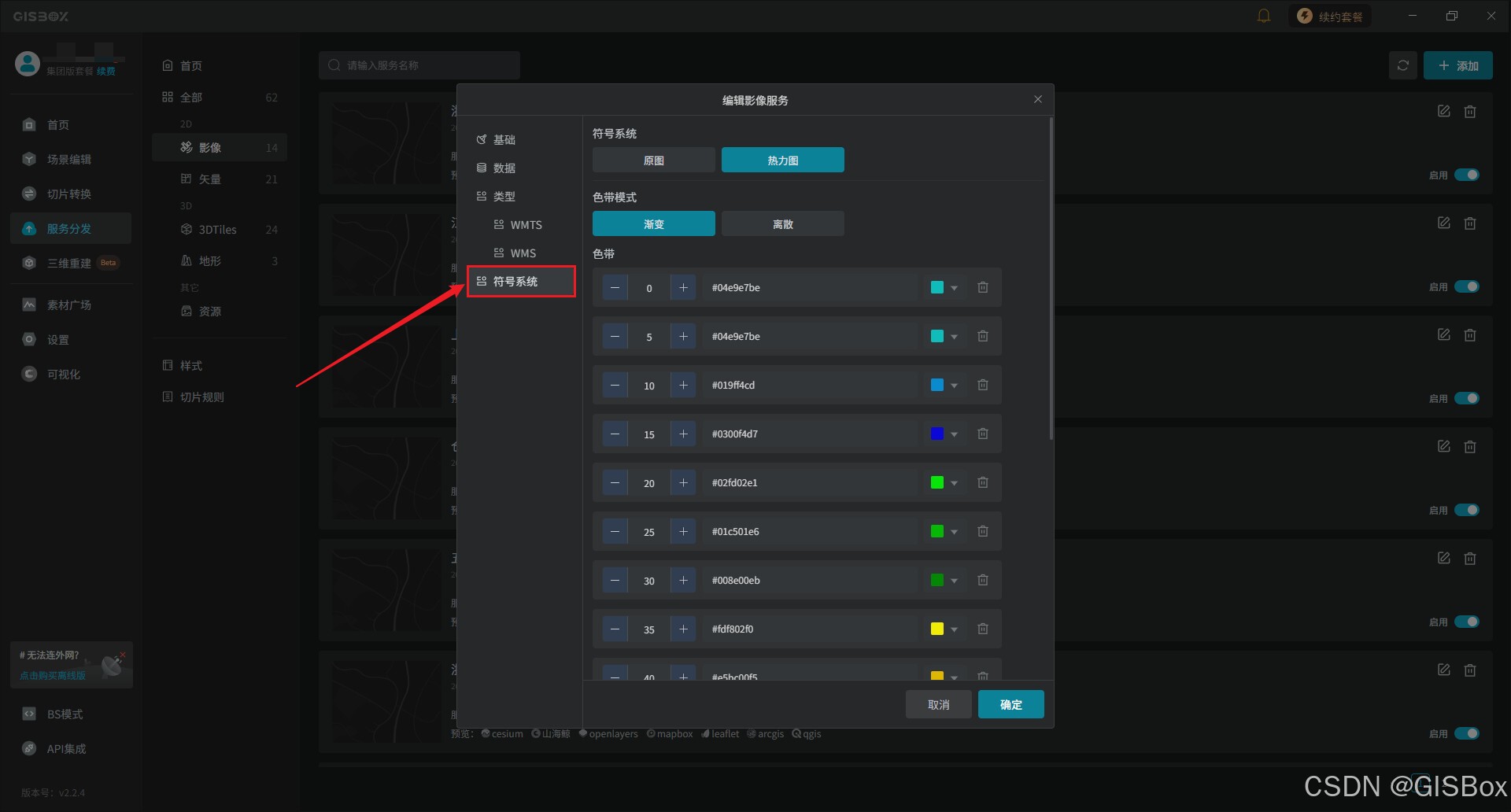

4、发布后影像界面会新增一条我们发布的WMTS服务，我们鼠标左键点击该影像服务，在“编辑影像服务”弹框中就能找到新增的“符号系统”功能。

三、使用符号系统功能

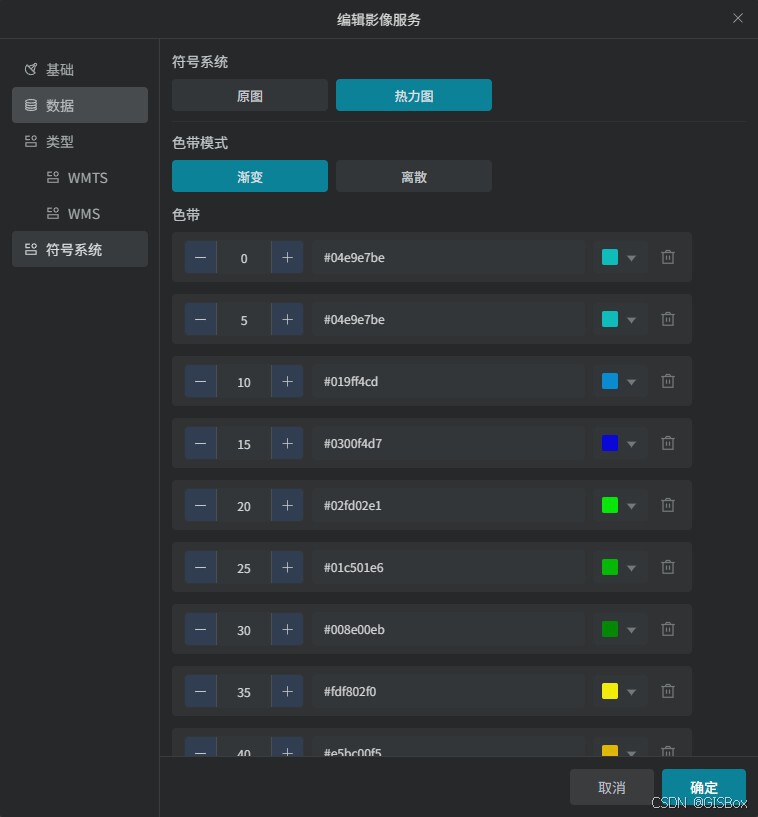

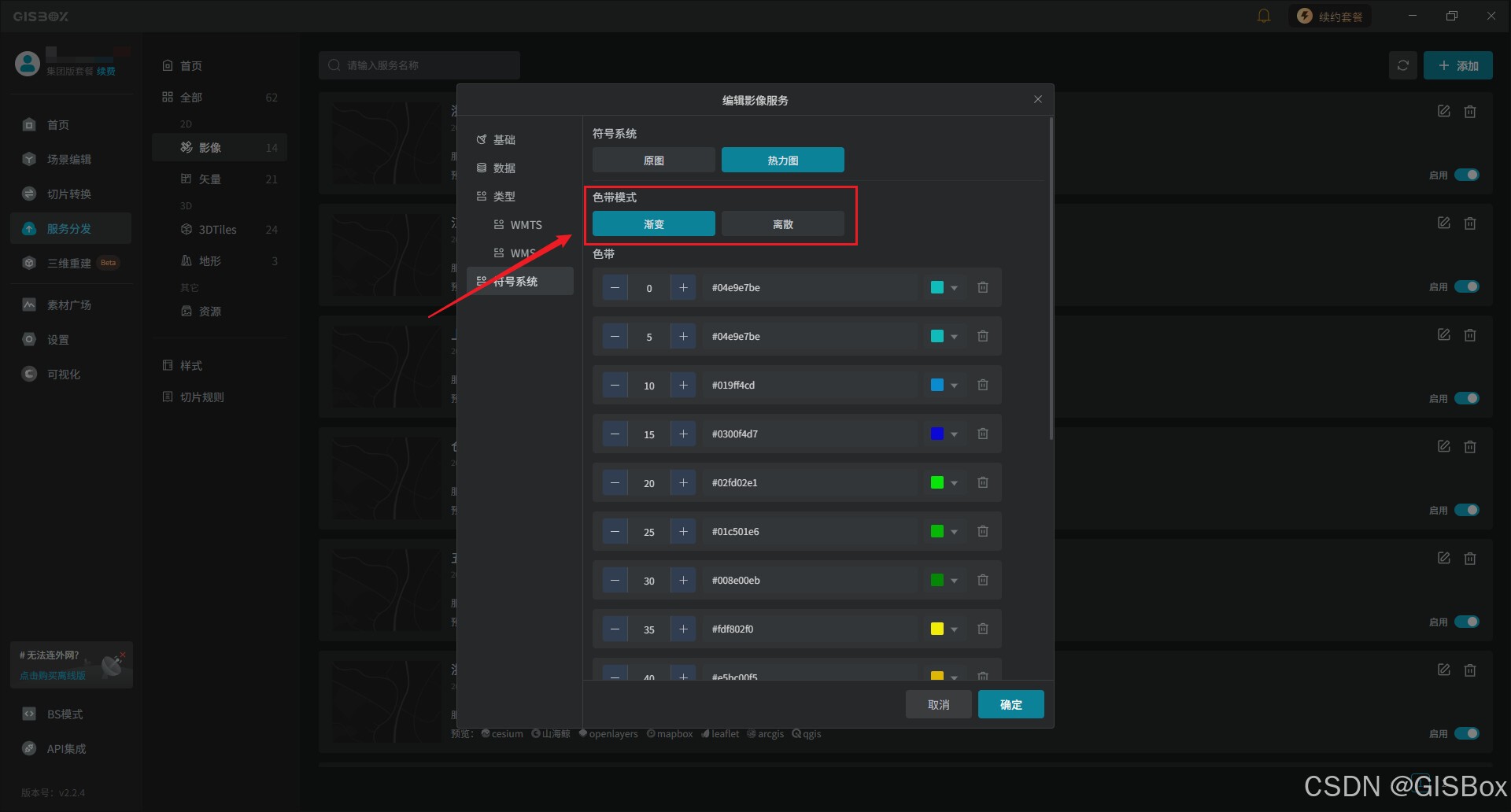

1、符号系统有“原图”和“热力图”这两种，其中热力图包含“渐变”和“离散”这两种色带模式。

• 渐变模式：颜色是连续平滑过渡的，像彩虹一样，适合展示连续变化的数据。
• 离散模式：把数值分成固定区间，每个区间对应一种纯色，区间内颜色不变，适合分类/分级数据。

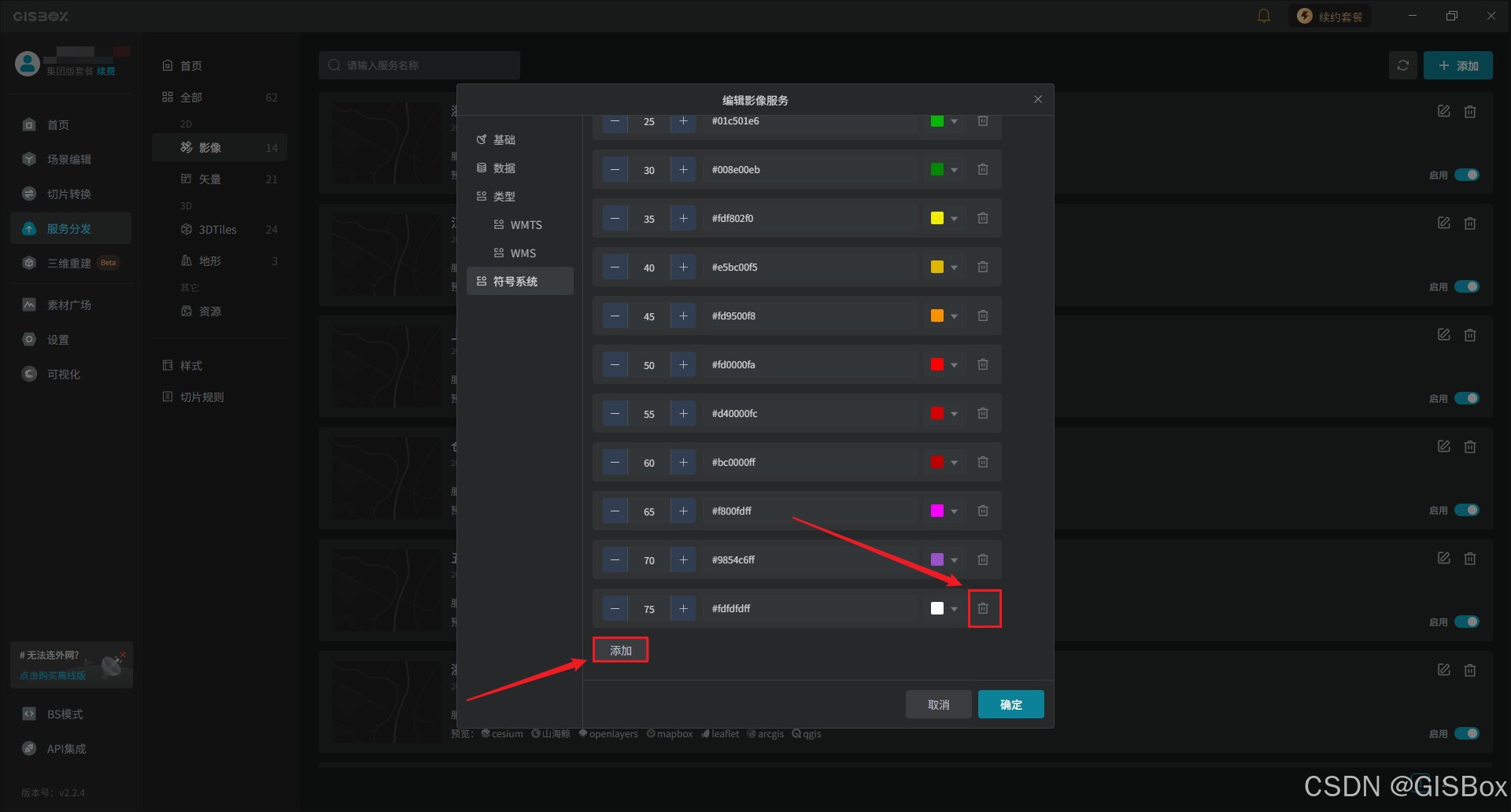

2、符号系统支持自定义调整色带的数值或修改色带的颜色，同时也是支持我们对色带进行“添加”和“删除”操作的。

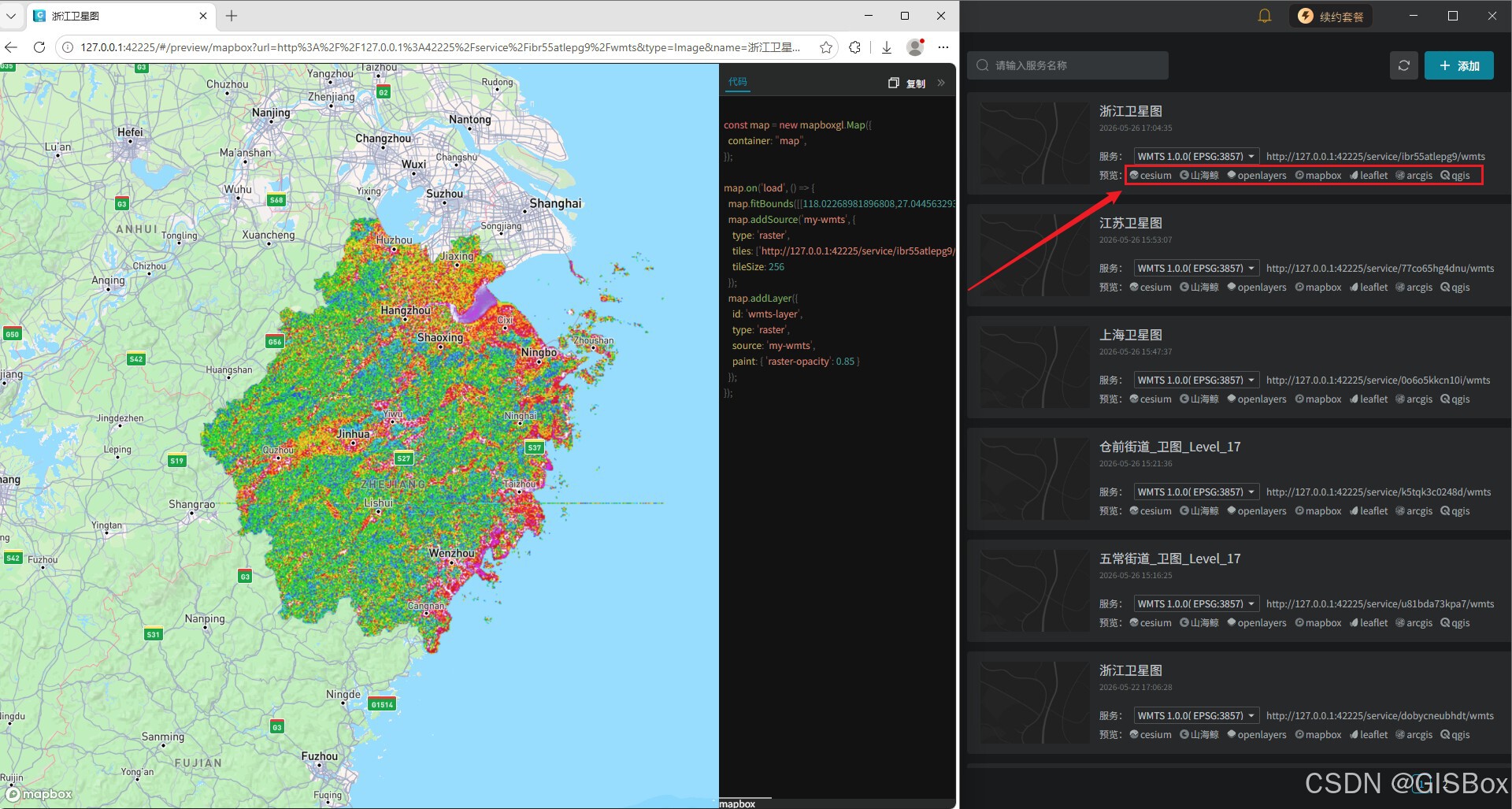

3、符号系统设置成功后，我们可以借助“cesium、山海鲸、openlayers、mapbox”等预览框架，进行效果预览，生成的服务地址也可以应用到其他GIS平台或数字孪生项目中。

四、小结

在GISBox中想要正常使用影像符号系统功能，关键在于发布WMS/WMTS协议影像服务，而非XYZ瓦片服务。通过合理切换原图与热力图、灵活选用渐变或离散色带，并自定义色带数值与配色，就能实现栅格影像数据的个性化可视化渲染。配置完成后可对接各类主流GIS前端框架与数字孪生平台，充分发挥影像数据的展示价值，满足日常GIS应用、空间分析与大屏可视化等各类业务需求。
