嵌入式教育科普|GPIO接口全面解析

在现代科技领域，嵌入式系统接口作为信息交互的核心载体，发挥着至关重要的作用，各类接口通过预定义的通信协议与标准化规范，可以实现设备间的精准数据传输与智能控制。

作为嵌入式开发的技术基础，接口知识的掌握直接影响着嵌入式项目实现功能的成效。本文将以GPIO接口为切入点，深入解析其工作原理与技术特性，希望能帮助屏幕前想要学习嵌入式开发的小伙伴建立嵌入式接口的系统认知框架。

一、基本概念

GPIO的全称是General Purpose Input Output，翻译为“通用输入输出”，是一种通用的数字输入输出端口，允许设备与外部硬件进行电平信号交互 。GPIO可以用作输入接收外部信号，也可以作为输出控制外部设备，例如LED、蜂鸣器、按钮或继电器等。

二、工作模式

GPIO的基本职责在于采集外部器件的信息或控制其运行，这一过程涵盖了输入与输出的功能。在嵌入式系统中，GPIO引脚的角色能够通过软件配置灵活调整，以满足特定应用需求。通过读写相应的寄存器，我们可以控制GPIO的电平状态，进而实现对外围设备的精准控制和状态监测。

需要注意的是，虽然GPIO具有通用性，但在具体的嵌入式平台和微控制器上，不同的GPIO引脚可能会有不同的特性和限制。在使用GPIO时，需要查阅相应的芯片手册或技术文档，了解每个 GPIO 引脚的功能、电气特性以及可用性。

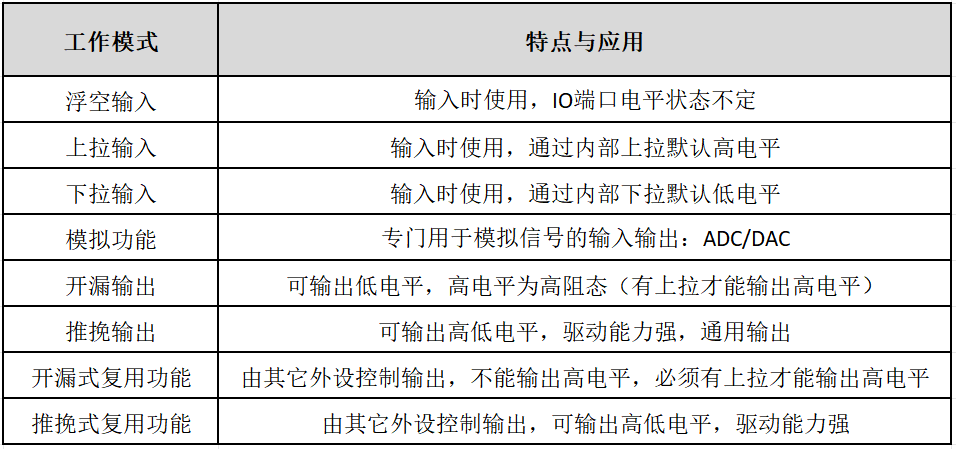

GPIO引脚可以被配置为输入或输出模式，工作模式主要有8种，如下表所示：

GPIO的基本电路图如下所示：
