肖特基、快恢复、瞬态抑制等二极管、三极管、MOS管的功能与应用

常规二极管

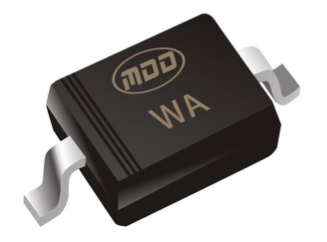

小信号开关二极管

• 核心优势：纳秒级切换，极致低耗

专为高频高速场景打造，拥有极短的开关时间与极低的结电容，确保在高频信号下的快速通断与信号完整性，是高速数字与模拟电路的关键基础元件。

• 应用场景
  1、高速逻辑电路：用于信号整形、电平钳位及高速开关控制，提升数字系统的响应速度与稳定性。
  2、射频(RF)通信：在调制解调、混频器及检波器中发挥关键作用，保障高频信号的高效传输。
  3、脉冲发生系统：构建高速脉冲发生器与波形削波器，精准控制脉冲信号的形态与频率。

小信号肖特基二极管

采用金属与半导体直接接触的结构，相比传统PN结二极管，它拥有极低的正向压降和可忽略的反向恢复时间，是高频通信与低功耗电源设计的理想选择。

• 应用场景
  1、高频检波与混频
  用于AM/FM收音机及RFID系统，精准处理微弱射频信号，失真度极低。
  2、高速钳位保护
  保护USB、HDMI等高速接口免受静电(ESD)和电压尖峰的瞬态冲击。
  3、低压电源优化
  用于电源路径防反接保护及开关电源续流，显著降低导通损耗。

• 要注意，它的反向耐压通常较低，且反向漏电流相对较大。

小信号稳压管（齐纳二极管）

• 核心原理：反向击穿区的“定海神针”
  工作在PN结反向击穿区，利用陡峭的反向伏安特性，在宽电流波动范围内保持两端电压基本恒定，是实现电压稳定与基准源的理想器件。

• 应用场景
  1、精密电压基准源
  为运放、ADC/DAC提供毫伏级精度参考，是模拟电路的“心脏”。
  2、敏感电路防护盾
  钳制电源浪涌或静电脉冲，防止MCU、传感器等被瞬间高压击穿。
  3、信号幅值钳位
  将输入信号限制在逻辑门安全电压范围内，消除噪声干扰与误触发。
  4、MCU上电复位(POR)
  构建极简可靠的复位电路，确保系统在上电或掉电时正确初始化。

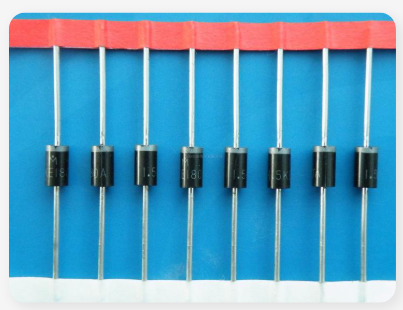

整流二极管

功能：利用PN结单向导电性，将交流电(AC)转换为脉动直流电(DC)。专为低频（50/60Hz）、大电流的电力转换场景设计。

应用：广泛应用于电源适配器、电池充电器及各类通用电源设备。在电池充电电路中可有效阻断反向放电，保障电路安全。

关键参数：重点关注最大平均整流电流(IF(AV))、反向重复峰值电压(VRRM)。在低频应用中，反向恢复时间(trr)通常不作为主要选型依据。

快恢复二极管

当整流应用进入高频领域，普通整流二极管的开关损耗就变得不可接受。

• 核心优势：极速反向恢复，低耗抗扰

专为高频开关电源设计，拥有极短的反向恢复时间（trr，ns级），能显著降低高频工况下的开关损耗与电磁干扰(EMI)，是高频整流与续流场景的理想选择。

• 应用：
  1、开关电源(SMPS)：作为输出整流管或续流二极管，适配各类高频开关电源拓扑结构。
  2、PFC功率校正：用于有源功率因数校正电路，提升电能利用率，优化电网质量。
  3、电机与逆变器：在变频驱动与逆变电路中，实现高效的高频整流与能量续流。

• 核心参数：
  1、反向恢复时间 (trr)- 核心指标，直接决定器件的开关速度与高频损耗。
  2、反向恢复电荷 (Qrr)- 电荷值越小，开关过程中的能量损耗与EMI越低。
  3、软度因子 (S)- 体现软恢复特性，有效抑制电压尖峰，降低电磁干扰。
  4、耐压与压降 (VRRM/Vf)- 平衡器件耐压能力与正向导通损耗的关键性能指标。

功率型肖特基二极管

它是低压、大电流开关电源中实现高效率的关键，特别是在同步整流应用中。选型时，除了关注正向压降，其散热能力，即热阻，也是非常重要的参数。

• 核心优势：极致能效与高频响应

在小信号肖特基架构上强化功率设计，兼具极低正向压降与纳秒级开关速度。专为低压、大电流、高频整流场景优化，有效降低导通损耗，是提升电源转换效率的核心器件。

• 应用：
  1、同步整流电源：替代传统续流二极管，显著降低开关损耗，大幅提升DC/DC变换器的能源效率与功率密度。
  2、电源防反接保护：用于LDO及电源通路，有效阻断反向电流，保护后端精密芯片免受电压倒灌损坏。
  3、BMS 电池管理：智能管控电池充放电回路，优化能源分配，延长电池循环寿命并保障系统运行安全。

• 核心参数：
  1、正向压降 Vf：
  低至 0.15V 起
  效率核心指标，压降越低功耗越小
  2、平均电流 IF(AV)：
  支持数十安培
  大电流持续导通能力强
  3、反向耐压 VRRM
  最高 ≤ 200V
  适配中低压电力电子场景
  4、结壳热阻 Rth(j-c)
  低至 0.8°C/W
  优异散热，确保高负荷稳定

功率稳压管

• 核心特性：大功率承载与精准稳压

采用大尺寸芯片与增强型封装工艺，相比小信号稳压管，可承受1W至5W甚至更高的功耗。在大电流负载冲击下，仍能保持极低的动态阻抗，提供精准且稳定的电压钳位，是电源系统中实现过压保护与基准电压的关键器件。

• 应用：
  1、大功率电源：为电源模块提供精准的参考电压，同时在电路中起到关键的过压保护作用，防止浪涌损坏设备。
  2、工业自动化：为继电器、接触器等工业控制元件提供稳定的驱动电压，保障控制系统在复杂电磁环境下的可靠性。
  3、汽车电子：广泛应用于车灯控制、车载电源管理及ECU稳压电路，适应-40℃至125℃的宽温工作环境。

• 核心参数：
  1、稳定电压 Vz
  器件反向击穿时的恒定电压，是稳压电路的基准指标。
  2、最大功耗 Pd
  核心参数，决定器件在额定温度下能承受的最大耗散功率。
  3、动态阻抗 Zz
  击穿区的交流电阻，数值越小，稳压特性越优异。
  4、最大电流 IZM
  器件长期稳定工作允许的最大反向齐纳电流。

保护器件

接下来是两类重要的保护器件：TVS和ESD二极管。

瞬态抑制二极管（TVS）

作为高效能保护器件，它能以纳秒级速度响应，迅速吸收数千瓦的瞬态浪涌功率，将线路电压钳位在安全阈值内，有效防止设备因浪涌而损坏。

• 应用场景：电源输入防护、汽车总线(CAN/LIN)、工业控制信号线路。
• 关键指标：反向关断电压(VRWM) • 钳位电压(VC) • 峰值脉冲功率(PPPM)

静电保护二极管（EDS）

专为防护静电放电(ESD)设计，常以阵列形式集成。其极超低的结电容特性，使其在工作时对高速信号的完整性几乎没有影响，是高速接口的理想守护者。

• 应用场景：USB 3.2/4.0、HDMI 2.1、MIPI DSI/CSI、射频(RF)天线端口。
• 关键指标：超低结电容(Cd) • IEC 61000-4-2 接触放电±8kV

TVS与EDS对比

• TVS用于抑制大能量的瞬态浪涌，比如雷击。
• ESD二极管则专门防护静电放电，特别是在USB、HDMI等高速接口上，它极低的结电容保证了信号的完整性。

晶体管与MOS管

小信号三极管 (Small Signal BJT)

• 核心功能：电流控制的“信号阀门”

作为典型的电流控制器件，利用基极微小电流变化，精准调控集电极与发射极的大电流输出，实现信号的线性放大或高速电子开关切换，是构建模拟与数字电路的基础。

• 应用：
  1、音频功率放大：构建前置放大与输出级，提供高保真的信号增益，广泛应用于车载音响与便携设备。
  2、高速电子开关：响应速度快，适配MCU逻辑电平，高效驱动LED、继电器及各类中小功率电子负载。
  3、高频振荡源：搭建LC或多谐振荡电路，为通信调制、时钟电路及信号发生器提供稳定的频率源。

关键参数：
1、β (hFE) 电流放大系数
集电极电流与基极电流的比值，决定器件的信号放大能力。
2、IC(max) 最大集电极电流
器件允许通过的最大输出电流，决定负载驱动能力上限。
3、VCEO 集射极击穿电压
集电极与发射极之间的最大耐压值，确保器件工作安全。
4、fT 特征频率
电流增益降至1时的频率，界定器件的高频工作带宽。

功率三极管/达林顿管（Power BJT/ Darlington）

功率三极管，顾名思义，是用来处理大功率的。特别是达林顿管，它内部集成了两个三极管，拥有极高的电流放大能力，可以用很小的驱动电流控制很大的负载，比如电机和继电器。选型时，我们关注其最大电流和饱和压降。

• 核心优势：高增益电流放大

达林顿管由双极型晶体管复合而成，电流放大系数(β)可达数千倍。只需极小的基极驱动电流，即可控制大安培级的负载电流，是实现“弱电控制强电”的关键器件。

• 应用：
  1、电机驱动：驱动直流与步进电机，实现精准调速与正反转控制，广泛应用于机器人与自动化设备。
  2、大功率开关：高效控制加热模组、舞台灯光等大功率负载，具备响应速度快、开关损耗低的特点。
  3、工业控制：驱动继电器与电磁阀，是PLC控制系统、工业自动化产线中的关键接口元件。

• 关键指标：
  • 集电极电流(IC): 最高达 100A+
  • 饱和压降(VCEsat): 低至 0.5V
  • 复合电流增益(hFE): 可达 10,000+

小信号数字三极管

数字三极管，也叫带阻三极管，是一种非常实用的集成器件。它把限流电阻直接做到了三极管内部，这样MCU的IO口就可以直接驱动它，大大简化了电路设计，减少了元器件数量。我们只需关注它内置的基极电阻值是否匹配我们的逻辑电平。

• 应用：
  1、内置电阻，简化驱动：将基极限流电阻（R1）与下拉电阻（R2）集成于芯片内部，无需外接限流元件，可直接由MCU GPIO或逻辑门驱动，减少设计复杂度。
  2、接口驱动与电平转换：广泛用于逻辑电路与负载（LED、继电器、蜂鸣器）的接口驱动，同时支持不同逻辑电平系统间的电平转换，适配3.3V/5V系统。
  3、灵活的电阻匹配规格：内置基极电阻常见规格包括1kΩ、4.7kΩ、10kΩ等，搭配优化的VCEO耐压值与最大集电极电流（IC），满足多样化电路需求。
  4、降本增效与空间优化：显著减少PCB板上的元件数量与占位面积，简化焊接工序，降低BOM成本与故障率，特别适用于高密度布线的小型化设备。

MOSFET (Metal-Oxide-Semiconductor FET)

MOSFET是现代电子的核心，它是一种电压控制器件，驱动非常方便，开关速度极快。它的核心参数是导通电阻RDS(on)，这个值越小，导通时的损耗就越低。从开关电源到电机驱动，MOSFET无处不在，是现代电力电子的基石。

• 核心特性：电压控制的“电子开关”
  通过栅极施加电压控制沟道导通程度，实现对漏源极电流的高效调节。具有输入阻抗极高（近似开路）、纳秒级开关速度、驱动功耗极低等优势，分为N沟道(N-MOS)和P沟道(P-MOS)两种类型。
• 应用：
  1、开关电源 (SMPS)
  AC-DC/DC-DC变换核心，提升能效与功率密度。
  2、智能负载开关
  电源路径管理、浪涌电流限制及系统保护。
  3、电机驱动系统
  BLDC与步进电机的精准调速与换向控制。
  4、Class-D 音频功放
  高效率、低失真的音频功率放大核心元件。
