LT1085-5V线性稳压电路

一、原理

        LT1085-5V会把输出out的电压和内部基准电压1.25V进行比较，从而将输出稳定在5V。

       输入必须满足 V(in) ≥ 5V（输出电压） + V_dropout（压差）才能实现稳压，LT1085 的典型压差约为 1.3V ~ 1.5V（保守取 1.5V）。当输入电压高于上述值，输出就会稳定在5V，否则输出稳压失效。

        反馈过程：采样电阻会把采样到的电压给到放大器的反向输入端，放大器的同向输入端接在基准电压1.25V，比较之后的差值会给到三极管，当三极管的输入电压增大时，它的输出电流相应增大，流过负载的电流增大，那在负压载上的压降就增大。

二、注意事项

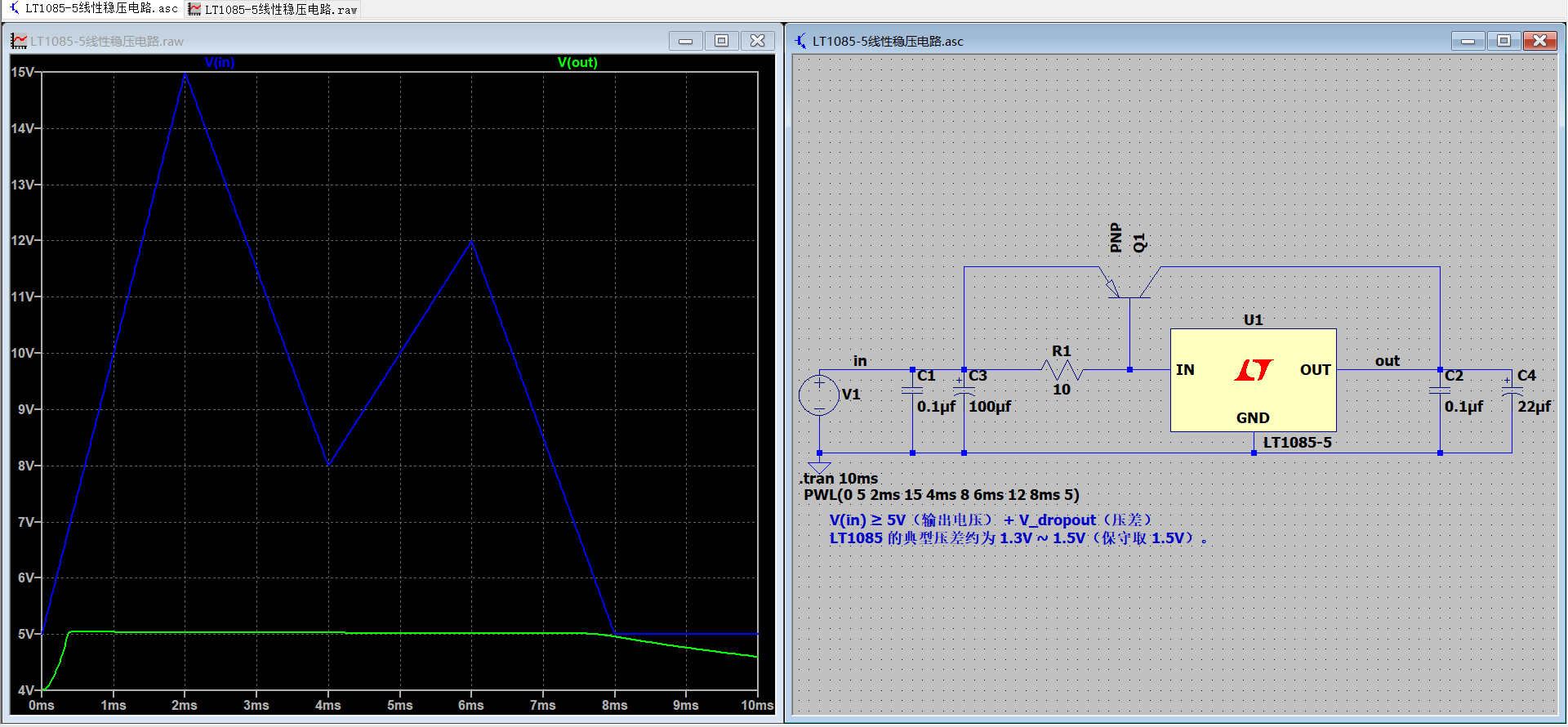

1、输入使用PWL(0 5 2ms 15 4ms 8 6ms 12 8ms 5)模拟电压的波动

2、两个0.1uf的为滤波电容，负责滤除高频噪声；

3、C3：主要稳住输入电压（即稳住稳压功能，避免稳压失效），次要负责滤除低频纹波。

4、C4：负载需要大电流时，由其提供给负载，同时稳住输出电压，避免反馈路径失效，输出出现震荡。

5、R1用于让三极管E和B之间存在压降而能开启；

6、Q1负责在负载需要大电流时提供大电流。当负载需要的电流很小时，LT1085的输入电流很小，10欧姆电阻上的压降很小，达不到导通管压降，三极管关断，由LT1085给负载提供全部电流；当负载需要很大的电流时，LT1085的输入电流足够高，10欧姆电阻上的压降达到导通管压降，三极管导通，较大的电流由三极管提供（此时稳压芯片并不会完全关断）；
