一、PCB是什么

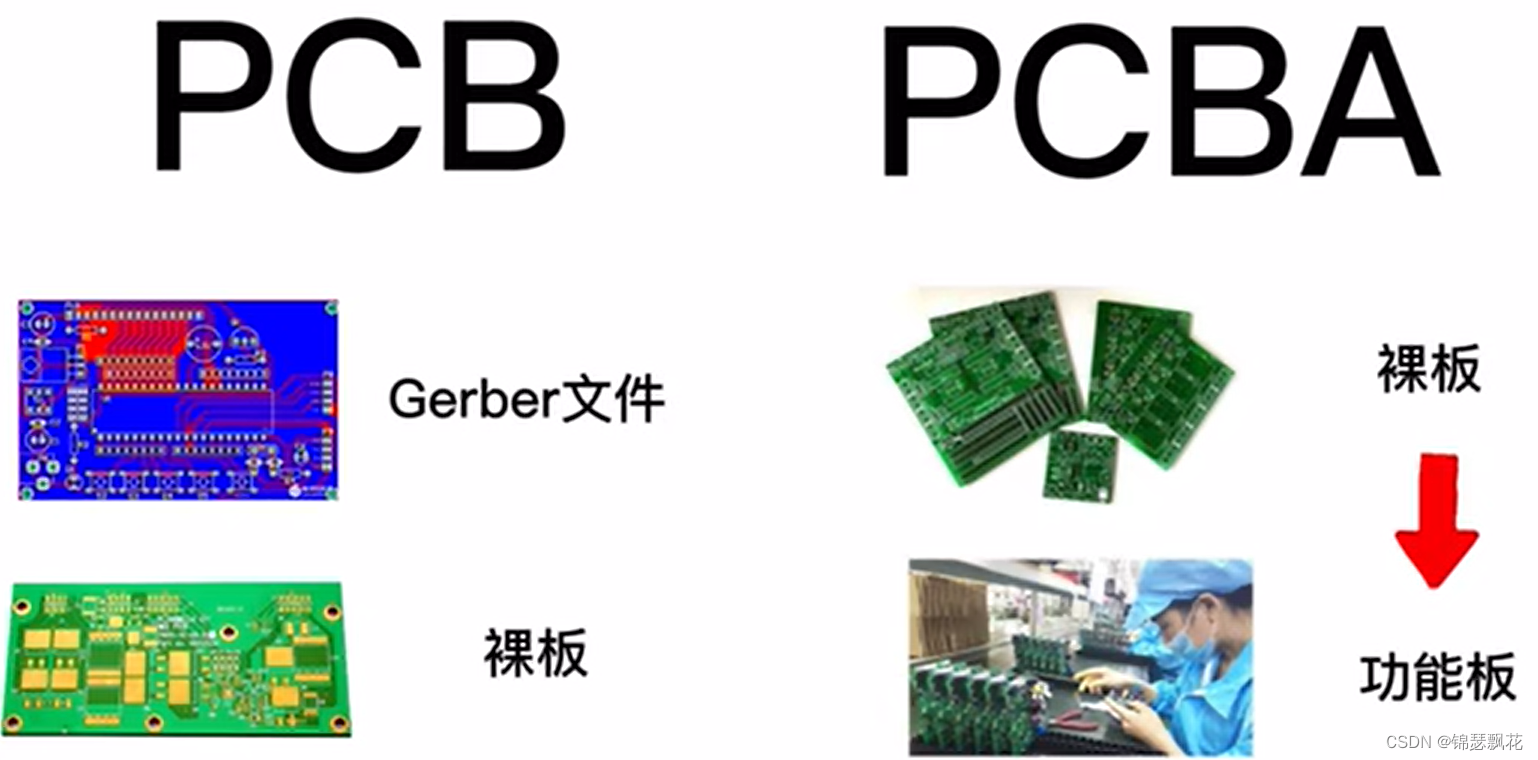

PCB(Printed Circuit Board)印刷电路板









1、PCB的结构

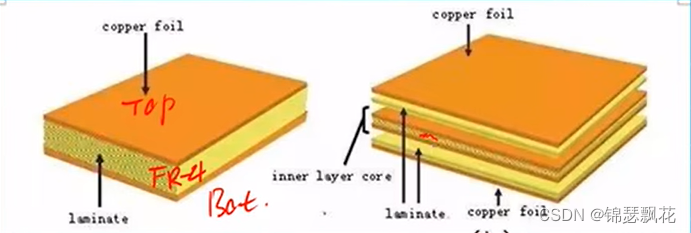

铜层

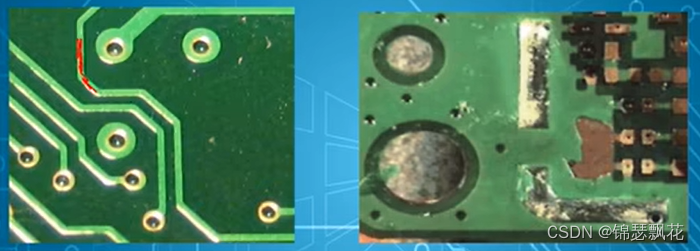

 阻焊:保护,不受空气氧化

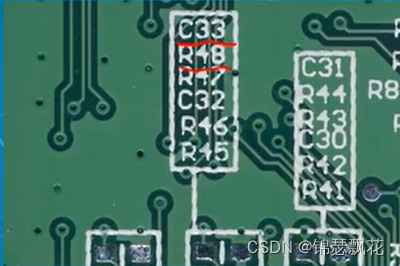

 丝印:

C电容
U / ic集成电路
L电感
D二极管
R

电阻

TP测试点 test point
E

电解电容 Electrolytic Capacitor

J插座
Q三极管、晶闸管场管等

 本质:GERBER光绘文件,蚀刻

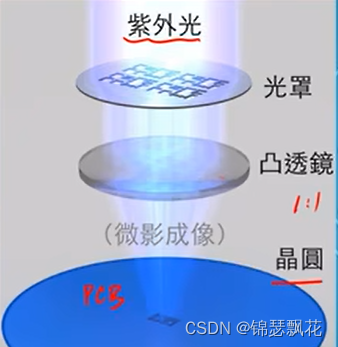

与芯片制造原理相同,区别是1:1成像

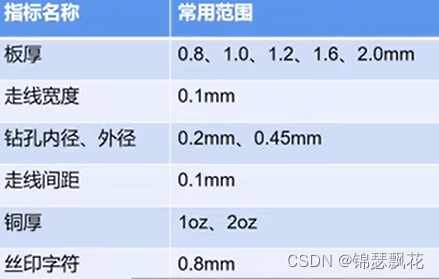

 基础工艺指标

2、PCB图中元素

 元件

布局布线(由前后板连接关系、信号走向确定)

叠层

3、原理图

元器件、连线、网名

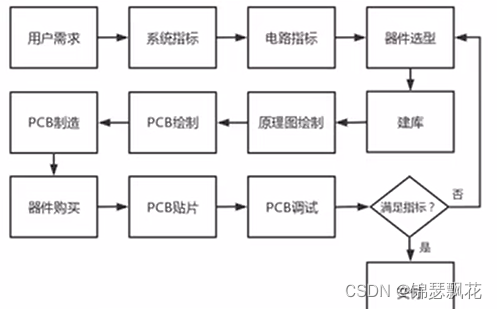

4、PCB设计基本流程

 视频讲解:学习PCB设计前的知识扫盲,新手向,越新手越好!_哔哩哔哩_bilibili

二、PCB走线八大规则

1、屏蔽规则

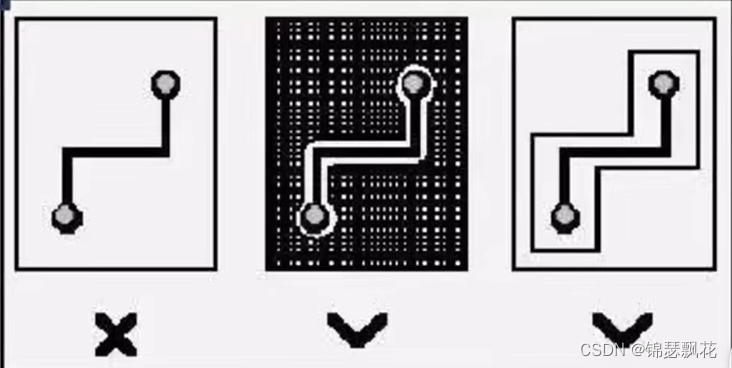

在高速PCB设计中,时钟等关键的高速信号线,走线需要进行屏蔽处理。如果没有屏蔽或只屏蔽了部分,都会造成EMI的泄露。建议屏蔽线每1000mil打孔接地。

 2、闭环规则

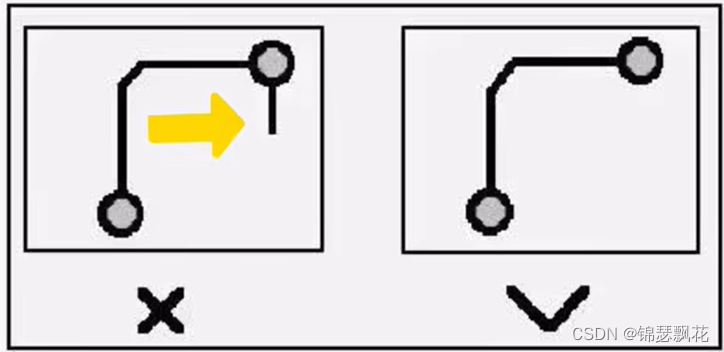

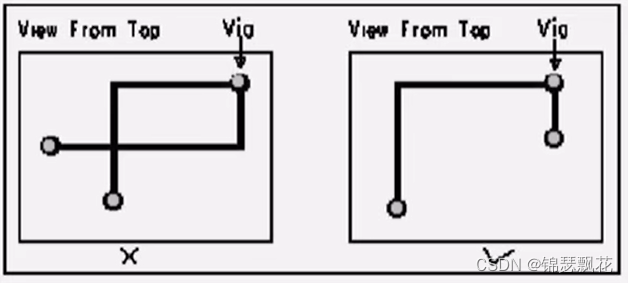

由于PCB板的密度越来越高,很多PCB LAYOUT工程师在走线的过程中很容易出现一种失误,即时钟信号等高速信号网络在多层的PCB走线的时候产生了闭环的结果,这样将会产生环形天线,增加EMI的辐射强度。

 3、开环规则

闭环会造成EMI辐射,然而开环同样会造成EMI辐射。时钟信号等高速信号网络在多层的PCB走线的时候,一旦产生了开环的结果,将产生线性天线,增加EMI的辐射强度。



4、 特性阻抗连续规则

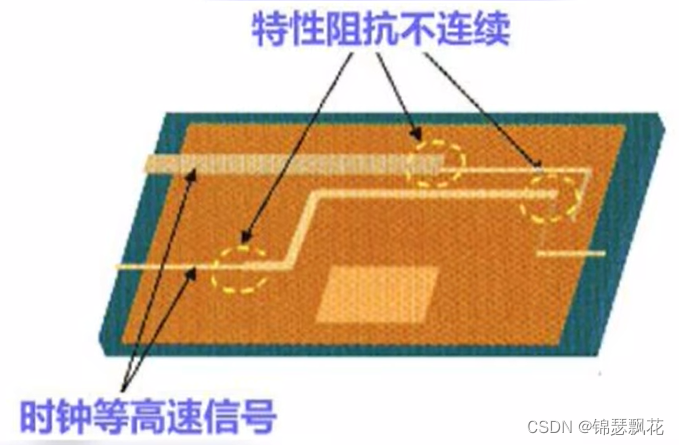

高速信号在层与层之间切换的时候,必须保证特性阻抗的连续,否则将会增加EMI的辐射。所以同层的布线的宽度必须连续,不同层的走线阻抗必须连续。

 5、布线方向规则

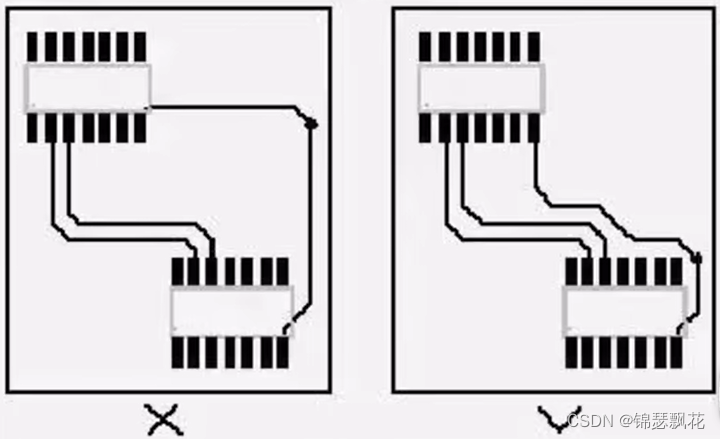

相邻两层间的走线必须遵循垂直走线的原则,否则会造成线间的串扰,增加EMI辐射,所以相邻的布线层遵循横平竖垂的布线方向。垂直的布线可以抑制线间的串扰。

 6、谐振规则

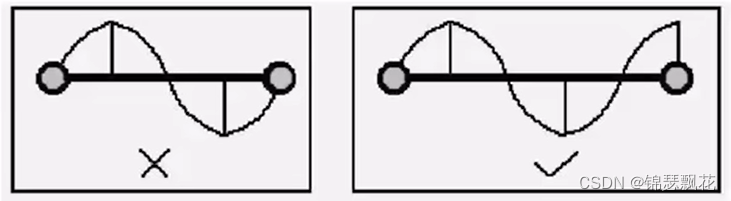

检查信号线的长度和信号的频率是否构成谐振,即当布线长度为信号波长1/4的整数倍时,此布线将产生谐振。而谐振就会辐射电磁波,产生干扰。

 7、回流路径规则

所有的高速信号必须有良好的回流路径,尽可能地保证时钟等高速信号的回流路径最小,否则会极大地增加辐射,并且辐射的大小和信号路径和回流路径所包围的面积成正比。

 8、器件的退耦电容摆放规则

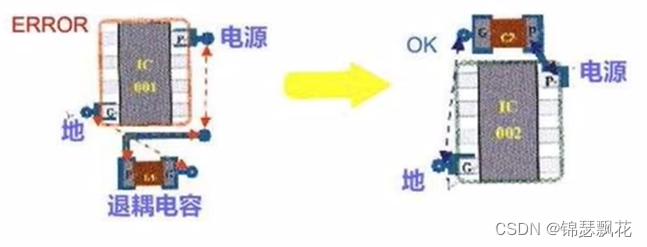

退耦电容的摆放的位置非常重要,摆放不合理根本起不到退耦效果。其原则是靠近电源的管脚并且电容的电源走线和地线所包围的面积最小。

图文摘自:工程师必看!PCB走线8大规则(上)_哔哩哔哩_bilibili
