项目研究背景

物联网感知技术持续向工业、安防、智能家居、智能车辆等场景普及，非接触式超声波测距凭借低成本、无光学干扰等优势，成为障碍物探测领域主流方案。传统超声波测距设备普遍忽略环境温度对声速的影响，测距误差较大；多数装置仅支持固定阈值报警，无法根据距离远近动态调整报警频率，智能化程度较低。同时现有设备大多仅支持本地数据查看，缺少无线数据传输能力，难以实现远程监测与移动端交互；部分成品设备阈值参数修改流程复杂，缺少简易按键人机交互方式。随着嵌入式硬件与 WiFi 无线通信技术不断成熟，以 STM32 或 51 单片机为控制核心，融合温度补偿、本地液晶显示、分级声光报警、无线数据传输的一体化测距预警装置具备良好应用价值。本课题整合超声波采集、温度校正、人机交互、ESP8266 无线通信功能，解决传统测距设备误差大、功能单一、无法远程监控的痛点，可应用于近距离防撞、车位探测、设备限位预警等场景，具备较强实际落地意义。

摘要

本课题设计一套基于 STM32 或 51 单片机的超声波测距声光报警 WiFi 监测系统。系统以 HS-04 超声波模块实现距离采集，利用 DS18B20 传感器采集环境温度完成声速补偿，降低测距误差；通过 LCD1602 液晶实现距离本地实时显示，借助实体按键完成报警阈值参数配置。系统搭载蜂鸣器与 LED 实现声光预警，能够根据障碍物距离动态改变报警频率，障碍物越近报警速度越快；设备集成 ESP8266 WiFi 模块，支持与手机 APP 建立无线通信，实现远程数据查看与设备控制。论文完成硬件电路搭建、底层驱动程序开发、移动端通信程序编写，对系统测距精度、报警逻辑、无线通信功能开展功能测试。测试结果表明，装置能够稳定实现温度补偿测距、分级变频报警、本地显示与 WiFi 数据交互，可适用于近距离障碍物预警场景。

总体方案

  1. 主控单元：STM32 或 51 单片机

    作用：作为整个系统核心控制器，统筹传感器数据采集、逻辑运算、外设驱动、WiFi 数据收发。选型理由：资源充足，开发资料丰富，满足本科嵌入式开发需求，能够同时驱动多路外设；承担距离计算、温度补偿算法、按键扫描、报警逻辑控制任务。

  2. 测距模块：HS-04 超声波传感器

    作用：发射与接收超声波信号，采集障碍物距离原始数据；测距精度 1cm。选型理由：成本低廉，接线简单，适合近距离非接触测距，适配防撞预警场景。

  3. 温度采集模块：DS18B20 数字温度传感器

    作用：采集环境温度，根据温度修正空气中声波传播速度，补偿超声波测距误差。选型理由：单总线通信，硬件接线简洁，数字信号输出，降低信号干扰。

  4. 显示模块：LCD1602 液晶显示屏

    作用：本地实时展示当前测量距离、报警阈值等运行参数。选型理由：字符液晶，驱动成熟，功耗低，满足基础数据显示需求。

  5. 人机交互外设：3 路独立按键（设置、增加、减小）

    作用：提供本地操作入口，用于切换设置模式、修改报警阈值参数。选型理由：硬件简单，程序易实现，方便现场快速调整预警参数。

  6. 报警外设：有源蜂鸣器 + LED 指示灯

    作用：实现声光报警输出，根据距离动态调整蜂鸣器鸣叫频率。选型理由：驱动简单，直观反馈预警状态，实现分级提醒效果。

  7. 无线通信模块：ESP8266 WiFi 模块

    作用：建立单片机与手机 APP 之间无线网络连接，上传测距数据、接收移动端下发控制指令。选型理由：内置 TCP/IP 协议栈，无需复杂网络驱动，适合嵌入式设备短距离无线通信。

  8. 辅助硬件：直流电源、杜邦线、电路板

    作用：为整套硬件系统提供稳定供电，搭建硬件电路。

  9. 上位运行硬件：智能手机

    作用：运行配套 APP，接收设备上传数据，实现远程观测与控制。

核心功能

基础功能

  1. 超声波距离采集功能

    使用 HS-04 模块持续探测前方障碍物距离，测量最小精度 1cm，测距误差控制在 ±2cm；主控读取模块返回信号，换算得到实际距离数据，为后续报警与显示提供原始数据。

  2. LCD1602 本地数据显示功能

    将实时测量距离、当前设置的报警阈值输出至 LCD1602 液晶屏直观展示，方便现场人员直接读取设备运行状态。

  3. 按键参数配置功能

    通过设置、增加、减小 3 个实体按键完成参数配置；按下设置键进入阈值调整模式，利用加减按键修改预警区间参数，支持设置开始报警阈值与过近报警阈值。

核心功能

  1. 分级变频声光报警功能

    当障碍物距离落入预设报警区间时触发声光预警；障碍物距离越近，蜂鸣器报警频率越高；距离小于过近阈值时切换为持续长鸣报警，同时 LED 同步闪烁，实现分级提醒。

  2. 温度补偿测距校正功能

    DS18B20 实时采集环境温度，依据温度与声波传播速度的对应关系修正距离计算公式，削弱环境温度变化带来的测距偏差，提升测量稳定性。

  3. ESP8266 WiFi 无线通信功能

    单片机通过 ESP8266 建立无线网络连接，将实时距离、温度、设备工作状态上传至手机 APP；同时接收 APP 下发指令，实现移动端远程监控与设备控制。

辅助功能

  1. 移动端 APP 数据交互功能

    配套手机 APP 接收硬件终端上传的数据，可视化展示测距信息；支持远程查看设备状态，下发控制指令，实现脱离现场的远程监测。

技术路线

  1. C 语言：作为 STM32/51 单片机主程序开发语言，编写传感器驱动、按键扫描、显示驱动、报警逻辑、温度补偿算法与 WiFi 数据收发程序。
  2. Keil MDK / Keil C51：嵌入式程序编译、调试、下载工具，用于单片机固件开发与在线调试。
  3. Altium Designer：硬件电路原理图绘制、PCB 板设计，完成整套系统硬件电路设计。
  4. ESP8266 AT 指令开发：利用 AT 指令实现 WiFi 模块联网、TCP 通信，完成单片机与手机 APP 的数据交互。
  5. Android Studio：移动端 APP 开发工具，编写手机端上位机程序，实现数据接收、界面展示、指令下发。
  6. 串口调试助手：硬件开发调试工具，监测单片机串口输出数据，验证传感器采集、通信数据收发是否正常。
  7. Proteus 仿真软件（可选）：前期开展电路与程序仿真，提前验证核心逻辑，降低实物调试难度。
  8. 万用表、示波器：硬件实物调试工具，检测电路供电、信号电平，排查硬件故障。
  9. Markdown、Visio：毕业设计文档撰写、系统框图、流程图绘制，支撑论文撰写工作。

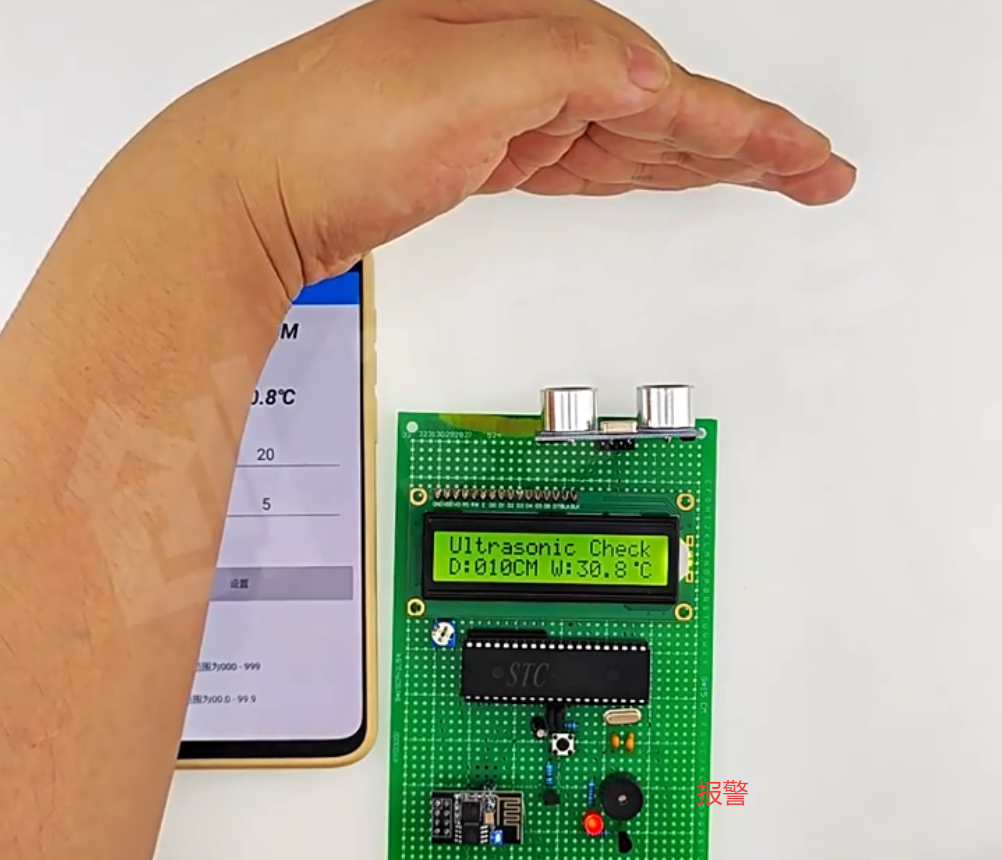

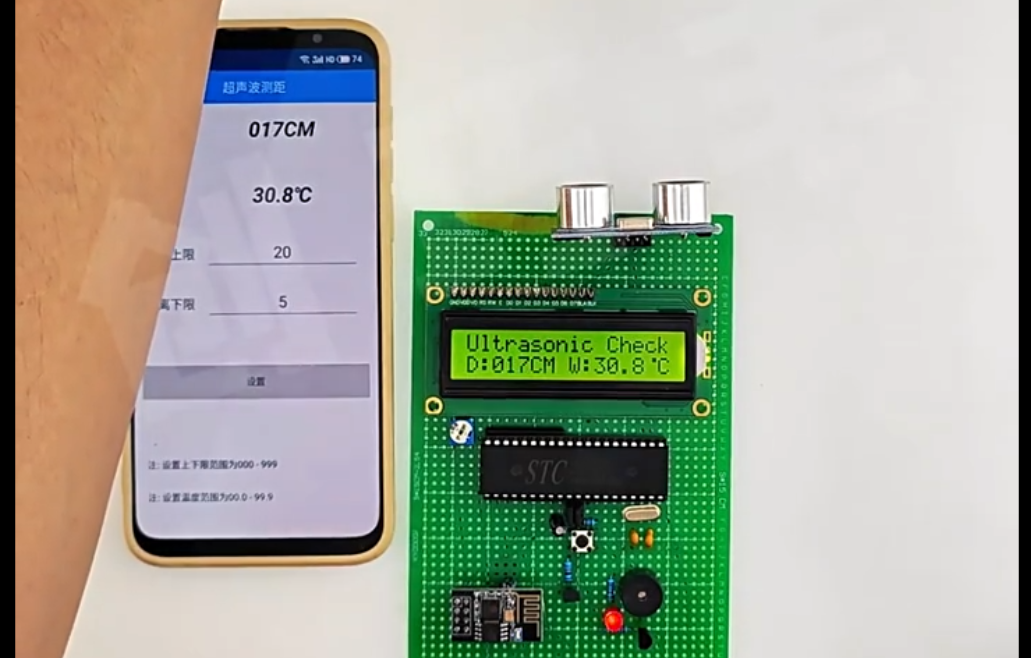

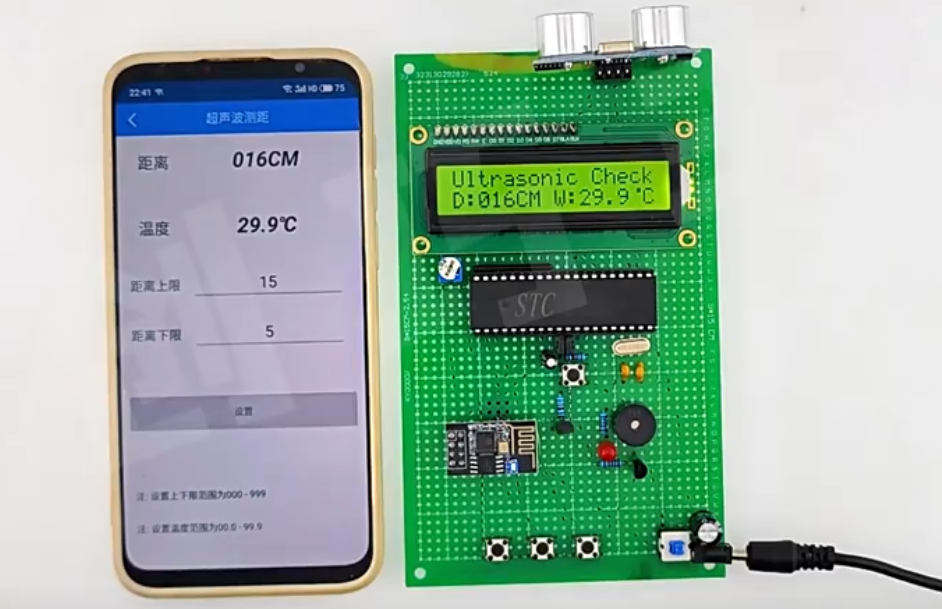

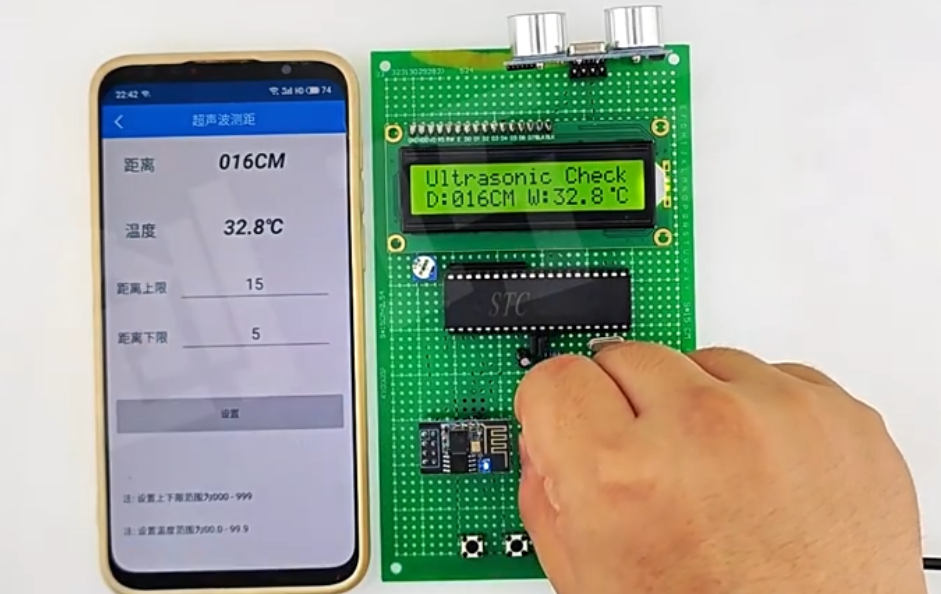

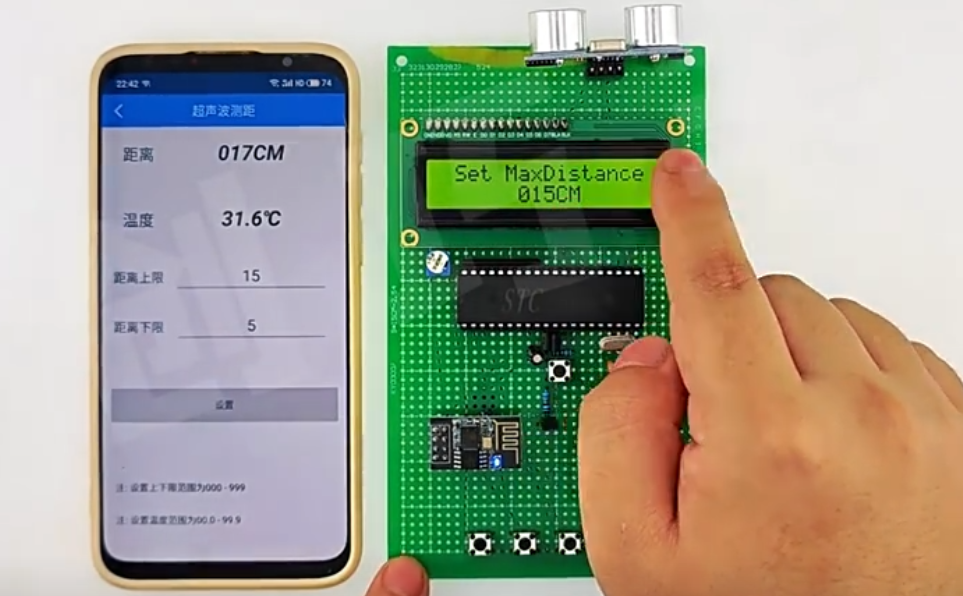

项目演示

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
