20 个相关毕业设计备选题目

1. 基于 STM32 或 51 单片机的激光测距声光报警与语音播报系统设计
2. 基于 STM32 或 51 单片机的 TOF 激光测距预警装置设计与实现
3. 基于 TOC400C 传感器的近距离激光测距语音提醒系统设计
4. 基于单片机的障碍物激光测距声光警示设备开发
5. 基于 STM32 或 51 单片机的可调阈值激光测距报警系统设计
6. 基于 TOC400C 的 4 米激光测距语音播报终端设计
7. 单片机驱动的激光测距实时显示与智能预警装置设计
8. 基于 STM32 或 51 单片机的近距离安全距离监测报警系统
9. 基于 LCD1602 显示的激光测距语音提示硬件系统设计
10. 基于 CH7800 语音模块的激光测距预警设备开发
11. 可调阈值激光测距声光报警单片机控制系统设计
12. 基于 TOC400C 传感器的安全距离监测装置设计与实现
13. 基于 STM32 或 51 单片机的激光测距数据实时播报系统
14. 带按键阈值配置的激光测距警示硬件平台设计
15. 单片机激光测距数据采集、显示与语音预警系统设计
16. 面向近距离防护的激光测距声光语音报警装置设计
17. 基于 TOC400C 的 4 米量程激光测距控制系统开发
18. STM32 或 51 单片机实现的激光测距人机交互预警终端
19. 基于 CH7800 语音芯片的激光测距实时播报系统设计
20. 具备阈值自定义功能的激光测距安全防护装置设计

项目研究背景

随着物联网感知技术持续普及，近距离安全防护、障碍物监测场景对于低成本测距感知设备需求持续增长。传统红外测距方案检测距离短、环境光线干扰严重，超声波测距易受温湿度、介质影响，测量稳定性较差，难以满足 0.1~4 米区间高精度距离监测需求。现阶段市面上成熟的激光测距成品设备大多集成度高，二次开发难度大，缺少自定义报警阈值、本地语音播报、简易人机交互功能，硬件成本较高，无法灵活适配小型化定制防护场景。各类简易测距预警装置普遍存在功能单一，缺少距离数值实时显示、阈值手动调节、声光报警联动、周期性语音播报一体化集成方案。依托 STM32 或 51 单片机嵌入式开发技术，搭配 TOC400C 激光测距传感器，能够搭建轻量化、低成本的感知预警硬件系统。本课题设计集成距离采集、数据显示、阈值配置、声光报警、语音播报一体化设备，解决传统测距设备交互能力弱、预警形式单一的痛点，为小型近距离防护监测场景提供低成本嵌入式解决方案，具备良好实用价值。

摘要

本课题设计一款基于 STM32 或 51 单片机的激光测距声光报警与语音播报系统，硬件采用 TOC400C 激光测距传感器实现 100mm~4000mm 距离检测，测量精度可达 1mm。系统搭载 LCD1602 显示屏实时展示距离数据，通过 3 个功能按键完成预警最小距离阈值配置；当实测距离小于设定阈值时，触发 LED 与蜂鸣器声光报警。系统利用 CH7800 语音模块每隔 5 秒播报当前测量距离，距离过近时播放警示语音。论文完成硬件电路搭建、单片机驱动程序开发、人机交互逻辑、报警与语音控制程序编写，实现距离采集、参数设置、状态预警等全部功能。经调试测试，装置运行稳定，满足近距离安全距离监测需求，可应用于小型设备防撞、近距离安全提醒等场景。

总体方案

1. 主控单元：STM32 或 51 单片机

   作用：作为整个系统控制核心，完成传感器数据读取、按键扫描、屏幕驱动、声光器件控制、语音模块通信调度。选型理由：架构成熟、资料丰富，开发门槛适配本科学习阶段，外设资源充足，能够同时驱动多路外设，功耗低，成本低廉，满足本系统实时控制需求。

2. 测距传感器：TOC400C 激光测距模块

   作用：采集 100mm~4000mm 范围内目标距离，向单片机传输距离测量数据。选型理由：模块自带激光 TOF 测距，精度 1mm，最大误差 5mm，满足课题测距指标要求，通信接口简单，易于单片机对接。

3. 显示单元：LCD1602 液晶显示屏

   作用：实时展示当前测量距离、预设报警阈值等参数，实现可视化数据输出。选型理由：字符屏驱动代码成熟、功耗低，硬件接线简单，适合嵌入式小型设备数据显示。

4. 语音模块：CH7800 语音播报模块

   作用：接收单片机指令，周期性播报当前距离，距离超限播放提醒语音。选型理由：支持串口指令触发语音播放，无需复杂音频解码，便于单片机直接控制。

5. 报警器件：LED 指示灯 + 蜂鸣器

   作用：距离低于阈值时触发声光报警，提供直观视觉、听觉警示信号。选型理由：器件体积小、驱动简单，适合嵌入式预警装置。

6. 输入器件：3 路独立按键（设置、增加、减小）

   作用：提供人机交互接口，实现报警阈值参数配置。选型理由：独立按键电路简单，程序扫描逻辑清晰，满足参数调节需求。

7. 辅助硬件：电源模块、杜邦线、PCB 底板

   作用：为所有硬件提供稳定直流供电，完成电路物理连接，保障整套硬件稳定运行。

核心功能

1. 激光距离采集功能

   使用 TOC400C 传感器采集 100mm 至 4000mm 区间目标距离，测量显示精度 1mm，理论最大误差 5mm。单片机持续读取传感器输出数据，完成数据解析、校验，获取有效距离数值，作为系统所有预警逻辑的数据来源。

2. 距离数据实时显示功能

   LCD1602 显示屏持续刷新展示实时测量距离，同时可显示当前设定的报警阈值，方便操作人员直观查看设备运行参数，实现测量数据可视化。

3. 阈值参数配置功能

   通过设置、增加、减小 3 枚按键完成安全最小距离阈值自定义。按下设置按键进入参数修改模式，使用增减按键调整数值，再次确认完成保存，支持用户根据不同使用场景灵活调整预警触发条件。

4. 近距离声光报警功能

   系统实时对比实测距离与预设阈值，当检测距离小于设定阈值时，自动点亮 LED 指示灯，同时驱动蜂鸣器发出报警声响，通过声光方式提醒人员距离过近。

5. 周期性语音播报功能

   控制系统每隔 5 秒调用 CH7800 语音模块播报当前实时距离；当距离低于安全阈值时，额外播放近距离警示语音，丰富预警形式，实现远距离听觉提醒。

技术路线

1. 开发主控程序语言：C 语言

   用途：编写 STM32 或 51 单片机底层驱动、传感器数据读取、按键扫描、显示控制、语音模块通信、报警逻辑控制程序，是嵌入式系统核心开发语言。

2. 硬件开发环境：Keil C51 / Keil MDK

   用途：完成单片机代码编写、编译、调试、程序烧录，支持断点调试，适配两种单片机开发。

3. 电路绘图工具：Altium Designer

   用途：绘制系统硬件原理图、PCB 电路板，规划各模块接线方案。

4. 仿真调试工具：Proteus（可选）

   用途：前期进行程序逻辑仿真，验证基础功能，降低实物调试风险。

5. 通信协议：串口 UART

   用途：实现单片机与 TOC400C、CH7800 语音模块之间的数据传输与指令交互。

6. 硬件驱动技术：GPIO 外部驱动

   用途：实现 LED、蜂鸣器、独立按键、LCD1602 的底层电平控制。

7. 测试工具：万用表、示波器

   用途：硬件焊接完成后检测电路通断、电平信号，排查硬件故障。

8. 辅助工具：串口调试助手

   用途：调试阶段查看单片机输出数据，验证传感器测距数据解析是否正确。

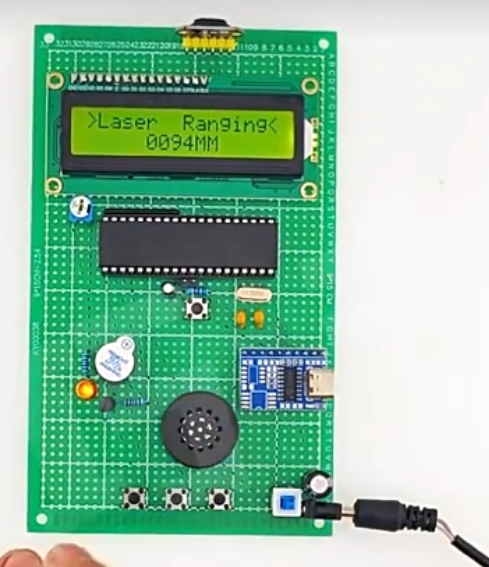

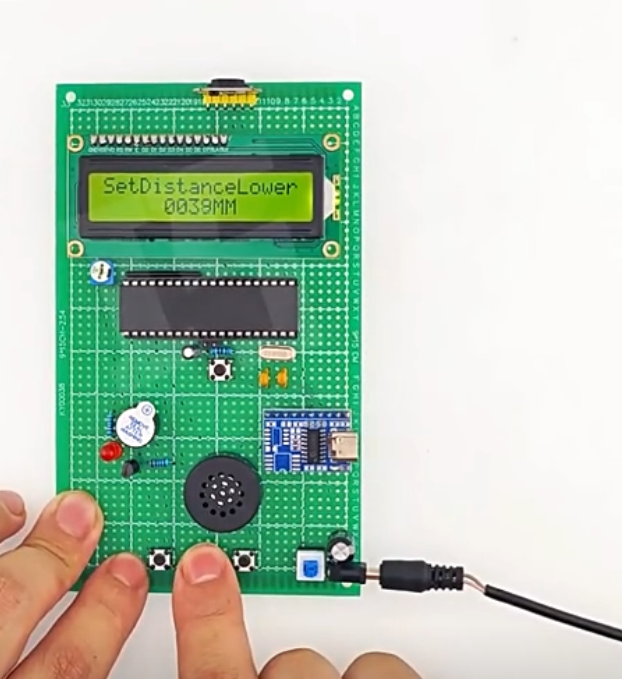

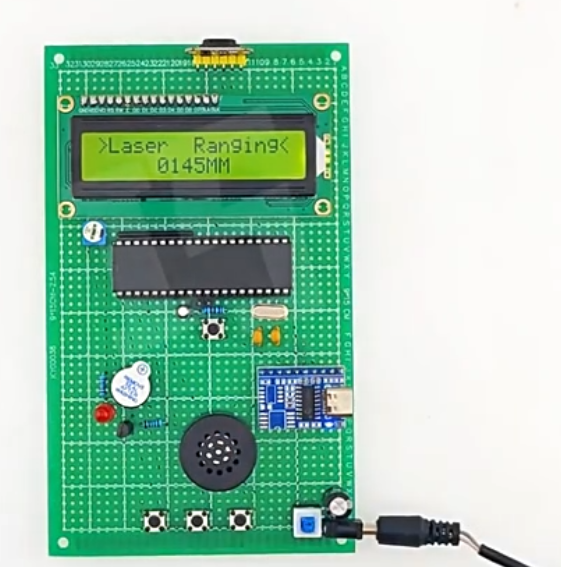

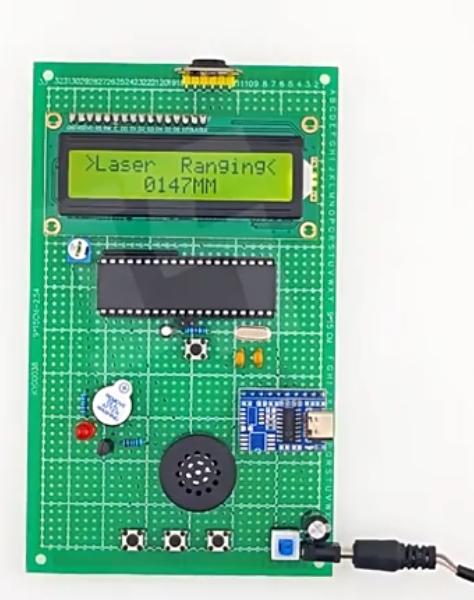

项目演示
