前言

本篇基于 STM32F103C8T6 最小系统板，搭配 ESP8266‑01、DHT11 温湿度传感器、OLED 屏幕完成整套物联网 Demo。实现功能：单片机采集环境温湿度，OLED 本地显示；ESP8266 开启 AP 热点搭建 TCP 服务器，手机 TCP 客户端连接热点后接收温湿度数据；手机发送指令123，设备返回I get it!，完成简单的双向交互。

整体工作流程：DHT11 采集环境温湿度 → STM32 读取传感器数据 → OLED 本地显示 → STM32 串口发送 AT 指令控制 ESP8266 → ESP8266 搭建 WiFi 热点 + TCP 服务器 → 手机连接热点接收温湿度 → 手机下发指令，设备应答回复。

整体系统分层

1. 传感与显示层：DHT11 测量温湿度，OLED 屏幕做本地状态显示
2. 控制层：STM32 负责传感器读取、数据格式化、指令判断逻辑
3. 网络层：ESP8266 负责 WiFi 热点创建、TCP 连接维护、网络数据收发

简单理解：ESP8266 在这里充当串口转 WiFi 转换器，STM32 不需要处理复杂 WiFi 协议栈，只需要通过 AT 指令就可以实现网络通信。

视频讲解：WiFi无线温湿度监控:STM32+ESP8266+DHT11+OLED教程https://www.bilibili.com/video/BV1k4tb6sE1x/?share_source=copy_web&vd_source=91b967b41a17a5686913521545a8c3fb

一、硬件接线说明

⚠️重点注意：串口 TX、RX 必须交叉相连；不同模块 GND 必须共地；ESP8266 必须 3.3V 供电，严禁接 5V！

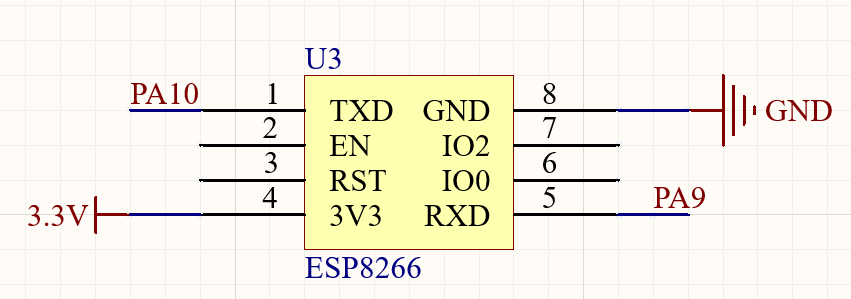

1. 串口交叉接线原理

串口通信规则：发送端必须接对方接收端

• STM32 PA9(TX) → ESP8266 RX
• STM32 PA10(RX) → ESP8266 TX
• 双方 GND 连接在一起

如果 TX 接 TX、RX 接 RX，两个设备完全无法收发任何数据。

2.ESP8266 供电坑点

ESP8266 使用 WiFi 发射瞬间电流大，供电不足会出现各种异常现象：

1. 模块反复上电重启
2. 可以搜索到热点，手机一连接热点直接消失
3. 发送网络数据异常、模块自动复位
4. 串口偶尔打印 ready，代表模块不断重启

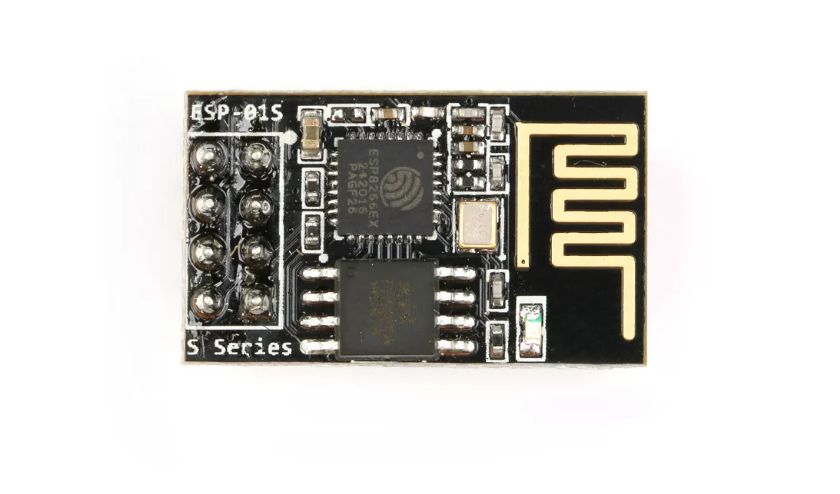

裸 ESP‑01 模块：EN/CH_PD 引脚必须上拉 3.3V；GPIO0、GPIO2 保持正常启动电平；带底板的 ESP8266 模块已经处理好该部分引脚，无需额外操作。 如果使用独立电源给 ESP8266 供电，电源 GND 一定要和 STM32GND 相连。

二、ESP8266 AP 热点 + TCP 服务器工作原理

本项目 ESP8266 使用 AT 固件，内部自带 WiFi 射频电路和完整 TCP/IP 协议栈，STM32 不需要实现复杂无线网络逻辑，只发送 AT 指令控制模块。

1.AP 热点模式

AP 即无线接入点，ESP8266 自己生成一个 WiFi 热点，不需要路由器，不需要外网，手机直接连接这个热点。

项目配置参数：

• WiFi 名称：ESP8266_WIFI
• WiFi 密码：12345678
• 加密方式：WPA2‑PSK
• 信道：1
• ESP8266 本机 IP：192.168.4.1

2.TCP 服务器模式

开启热点之后，ESP8266 在 8080 端口启动 TCP 服务器。手机作为 TCP 客户端接入。

手机 TCP 客户端配置参数：

• 工作模式：TCP Client
• 服务器 IP：192.168.4.1
• 端口号：8080
• 收发格式：ASCII 文本格式

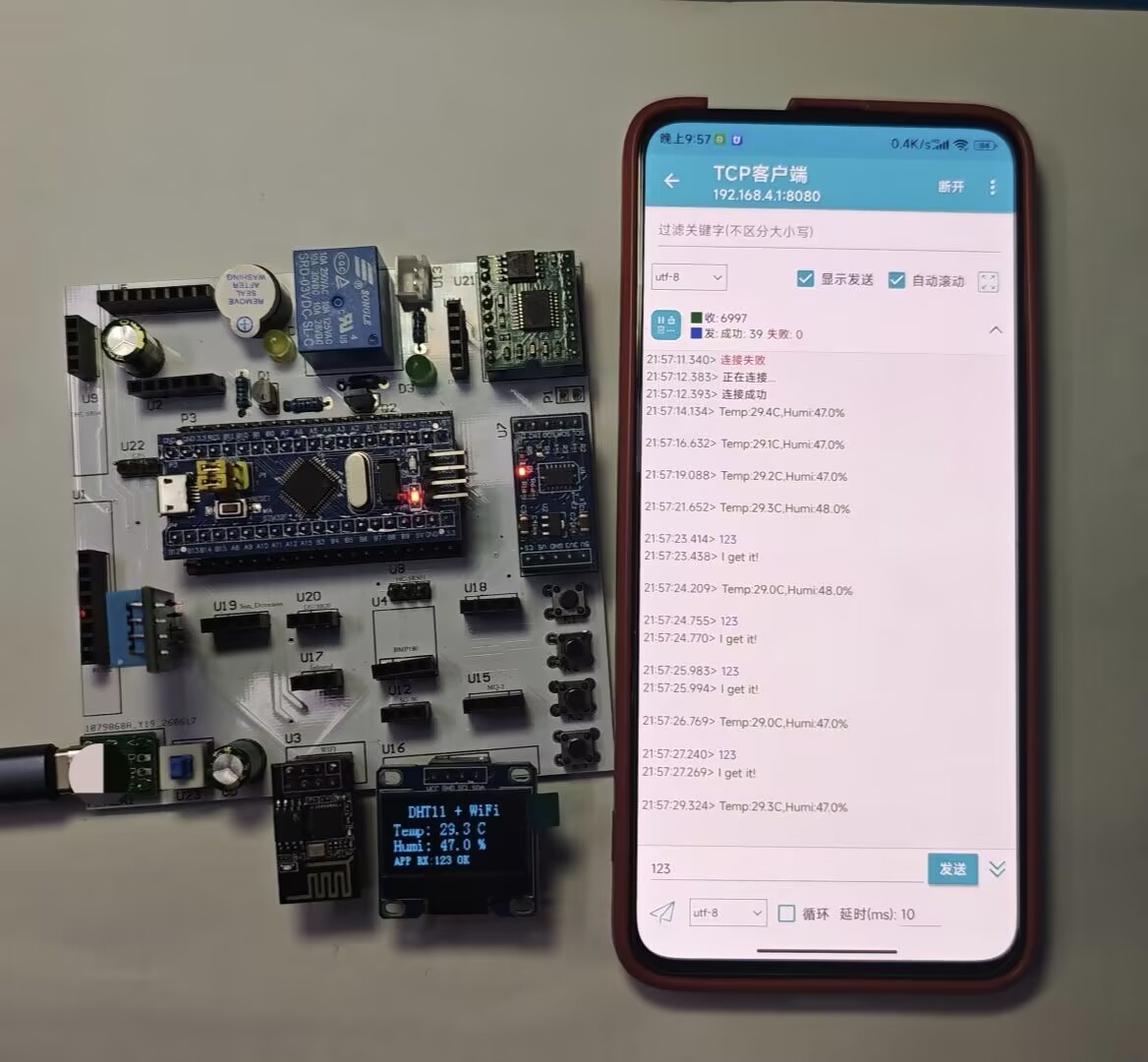

流程说明：手机连接 ESP 热点之后，建立 TCP 连接；设备周期性把温湿度数据通过 TCP 发给手机；手机发送文本指令，网络数据通过 ESP8266 串口转发给 STM32 单片机。

注意：WiFi 密码用于连接热点，TCP 连接本身没有密码，本项目仅适合局域网教学演示，不能直接用作正式产品。

三、ESP8266 AT 指令初始化流程

单片机上电之后调用 ESP8266 初始化函数，串口使用 USART1，波特率 115200，8N1。按照顺序发送 AT 指令完成模块配置。

初始化步骤：

1. 初始化 USART1 外设，PA9、PA10 引脚
2. 发送AT：检测模块是否正常在线
3. 发送ATE0：关闭指令回显，减少串口多余输出
4. AT+CWMODE=2：设置模块为 AP 热点模式
5. AT+CWSAP=xxx：配置热点名称、密码、信道、加密
6. AT+CIPMODE=0：普通 TCP 传输模式
7. AT+CIPMUX=1：开启多客户端连接
8. AT+CIPDINFO=0：简化接收数据帧格式
9. AT+CIPSERVER=1,8080：开启 8080 端口 TCP 服务器
10. 等待手机 TCP 客户端接入

常用 AT 指令说明：

提示：不同版本 AT 固件存在差异，部分固件需要使用_CUR后缀指令，程序内部做了兼容处理。

四、串口中断 + 环形缓冲区接收机制

ESP8266 返回串口数据时机不确定，项目采用串口接收中断 + 环形缓冲区方案。

1. USART1 收到 1 字节数据立刻触发接收中断；
2. 在中断服务函数里面，只把字节存入 1024 字节环形缓冲区，中断中不做字符串解析，不发送 AT 指令，保证中断执行时间极短；
3. 主循环再从环形缓冲区读取字节，解析 AT 响应、解析+IPD网络数据包。

环形缓冲区两个指针：

• head：写入位置，中断使用
• tail：读取位置，主程序使用

优点：就算主程序正在读取 DHT11、刷新 OLED，串口过来的数据也不会直接丢失。

如果主程序长时间不读取缓冲区，会出现缓冲区溢出，程序标记溢出标志丢弃新字节，保护旧数据。

五、业务逻辑工作流程

1. 温湿度数据发送流程

DHT11 读取成功后，把温湿度转为字符串，类似Temp:25.0C,Humi:60.0%，发送给手机。

1. STM32 发送 AT 查询连接状态，获取客户端 ID
2. 发送AT+CIPSEND=ID,数据长度告诉 ESP 要发送多少字节
3. ESP 返回>符号，代表准备就绪
4. STM32 发送温湿度文本数据
5. ESP8266 把数据通过 WiFiTCP 发送手机，返回SEND OK代表发送成功

需要指定发送长度原因：TCP 数据包可以包含任意字符，ESP 需要区分 “有效负载” 和后续 AT 命令。 项目约 2 秒采集一次温湿度，兼顾观察效果，避免数据刷屏。

2. 手机下发指令解析回复

手机发送文本123，ESP8266 串口输出+IPD,0,3:123

• +IPD：网络数据到来标记
• 0：客户端连接 ID
• 3：有效数据字节长度
• 123：手机发送实际内容

程序解析逻辑：

1. 在缓冲区寻找+IPD帧头
2. 解析客户端 ID、数据长度
3. 根据长度取出网络收到的数据
4. 剔除换行、空格、回车字符
5. 判断内容等于123，则调用发送接口回复I get it!

只有纯 123 指令触发回复；123\r\n也可以识别；0123、1234、abc123不会触发应答。 数据解析、回复发送全部放在主循环，不在中断中执行，保障系统稳定性。

3. 主循环调度逻辑

1. 轮询处理 ESP8266 网络数据，判断是否收到手机指令；收到 123 则回复应答，更新 OLED 状态标记
2. 判断是否到达 2 秒 DHT11 采样周期
3. 周期到读取 DHT11 传感器；读取成功就发送温湿度数据，刷新 OLED 屏幕
4. ESP8266 初始化失败，程序每 5 秒自动重试初始化，处理模块上电慢、临时通信故障。

OLED 屏幕显示状态说明：

  DHT11 + WiFi
Temp:25.0C
Humi:60.0%
APP:DATA SENT

底部状态标识含义：

六、源代码存放区

📌本节用于存放完整工程源码。 工程文件说明：

1. ESP8266.h：WiFi 参数、端口、缓冲区、热点账号密码配置
2. ESP8266.c：ESP 初始化、AT 指令发送、串口中断、IPD 解析、数据发送、轮询处理函数
3. main.c：主函数，业务调度逻辑

main.c代码

/* STM32F103C8T6 teaching demo: DHT11 + OLED + ESP8266. */
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "dht11.h"
#include "ESP8266.h"

#define SENSOR_REFRESH_MS                  2000u
#define WIFI_RETRY_MS                      5000u
#define MAIN_LOOP_MS                       20u
#define WIFI_POLL_MS                       10u

static void Show_Startup(const char *message);
static void Show_DHT11_Data(u8 humiH, u8 humiL,
                            u8 tempH, u8 tempL,
                            u8 wifiStatus, u8 appStatus,
                            u8 commandReceived);
static void Show_DHT11_Error(u8 wifiStatus);

int main(void)
{
    u8 humiH;
    u8 humiL;
    u8 tempH;
    u8 tempL;
    u8 commandReceived;
    ESP8266_Status wifiStatus;
    ESP8266_Status appStatus;
    ESP8266_Status pollStatus;
    u16 sensorTimer;
    u16 wifiRetryTimer;

    humiH = 0u;
    humiL = 0u;
    tempH = 0u;
    tempL = 0u;
    commandReceived = 0u;
    appStatus = ESP8266_ERROR_NO_CLIENT;
    sensorTimer = SENSOR_REFRESH_MS;
    wifiRetryTimer = 0u;

    delay_init();
    NVIC_Configuration();
    OLED_Init();
    OLED_ColorTurn(0u);
    OLED_DisplayTurn(0u);
    DHT11_Init();

    Show_Startup("WiFi starting");
    wifiStatus = ESP8266_Init();

    while (1)
    {
        if (wifiStatus == ESP8266_OK)
        {
            /* Poll often so a phone command is answered without waiting for
             * the next two-second DHT11 sample. */
            pollStatus = ESP8266_Poll(WIFI_POLL_MS);
            if (pollStatus != ESP8266_OK)
            {
                appStatus = pollStatus;
            }
        }
        else
        {
            delay_ms(WIFI_POLL_MS);
        }

        if (ESP8266_TakeCommandReceived() != 0u)
        {
            commandReceived = 1u;
        }

        delay_ms((u16)(MAIN_LOOP_MS - WIFI_POLL_MS));
        sensorTimer = (u16)(sensorTimer + MAIN_LOOP_MS);

        if (wifiStatus != ESP8266_OK)
        {
            wifiRetryTimer = (u16)(wifiRetryTimer + MAIN_LOOP_MS);
            if (wifiRetryTimer >= WIFI_RETRY_MS)
            {
                Show_Startup("WiFi retry");
                wifiStatus = ESP8266_Init();
                wifiRetryTimer = 0u;
            }
        }

        if (sensorTimer >= SENSOR_REFRESH_MS)
        {
            sensorTimer = 0u;

            if (DHT11_Read_Data(&humiH, &humiL, &tempH, &tempL) == 0u)
            {
                if (wifiStatus == ESP8266_OK)
                {
                    appStatus = ESP8266_SendTemperatureHumidity(tempH, tempL,
                                                                 humiH, humiL);
                }
                else
                {
                    appStatus = wifiStatus;
                }

                Show_DHT11_Data(humiH, humiL, tempH, tempL,
                                wifiStatus, appStatus, commandReceived);
                commandReceived = 0u;
            }
            else
            {
                Show_DHT11_Error(wifiStatus);
                if (wifiStatus == ESP8266_OK)
                {
                    (void)ESP8266_SendStringToClient("DHT11 read error\r\n");
                }
                DHT11_Init();
            }
        }
    }
}

static void Show_Startup(const char *message)
{
    OLED_Clear();
    OLED_ShowString(16u, 4u, (u8 *)"DHT11 + WiFi", 16u);
    OLED_ShowString(8u, 28u, (u8 *)message, 16u);
    OLED_ShowString(4u, 50u, (u8 *)"AP:ESP8266_WIFI", 12u);
    OLED_Refresh();
}

static void Show_DHT11_Data(u8 humiH, u8 humiL,
                            u8 tempH, u8 tempL,
                            u8 wifiStatus, u8 appStatus,
                            u8 commandReceived)
{
    OLED_Clear();
    OLED_ShowString(16u, 0u, (u8 *)"DHT11 + WiFi", 16u);

    OLED_ShowString(0u, 18u, (u8 *)"Temp:", 16u);
    OLED_ShowNum(48u, 18u, tempH, 2u, 16u);
    OLED_ShowString(64u, 18u, (u8 *)".", 16u);
    OLED_ShowNum(72u, 18u, tempL, 1u, 16u);
    OLED_ShowString(88u, 18u, (u8 *)"C", 16u);

    OLED_ShowString(0u, 34u, (u8 *)"Humi:", 16u);
    OLED_ShowNum(48u, 34u, humiH, 2u, 16u);
    OLED_ShowString(64u, 34u, (u8 *)".", 16u);
    OLED_ShowNum(72u, 34u, humiL, 1u, 16u);
    OLED_ShowString(88u, 34u, (u8 *)"%", 16u);

    if (commandReceived != 0u)
    {
        OLED_ShowString(0u, 52u, (u8 *)"APP RX:123 OK", 12u);
    }
    else if (wifiStatus != ESP8266_OK)
    {
        OLED_ShowString(0u, 52u, (u8 *)"WiFi:", 12u);
        OLED_ShowString(36u, 52u, (u8 *)ESP8266_StatusText(wifiStatus), 12u);
    }
    else if (appStatus == ESP8266_OK)
    {
        OLED_ShowString(0u, 52u, (u8 *)"APP:DATA SENT", 12u);
    }
    else
    {
        OLED_ShowString(0u, 52u, (u8 *)"APP:WAIT", 12u);
    }

    OLED_Refresh();
}

static void Show_DHT11_Error(u8 wifiStatus)
{
    OLED_Clear();
    OLED_ShowString(16u, 0u, (u8 *)"DHT11 + WiFi", 16u);
    OLED_ShowString(8u, 22u, (u8 *)"Sensor Error", 16u);
    OLED_ShowString(0u, 44u, (u8 *)"Check PA11/VCC", 12u);
    OLED_ShowString(0u, 54u, (u8 *)"WiFi:", 12u);
    OLED_ShowString(36u, 54u, (u8 *)ESP8266_StatusText(wifiStatus), 12u);
    OLED_Refresh();
}

ESP8266.c代码

/*
 * 文件名称：ESP8266.c
 * 文件编码：UTF-8
 * 功能说明：使用 STM32F10x 标准外设库驱动 ESP8266，完成 AP 热点、
 *           TCP 服务器、温湿度上报以及手机指令接收和自动回复。
 */
#include "ESP8266.h"
#include "delay.h"
#include <stdio.h>
#include <string.h>

#if (ESP8266_RX_BUFFER_SIZE < 64u)
#error "ESP8266_RX_BUFFER_SIZE must be at least 64"
#endif

#if (ESP8266_RX_RING_SIZE < 2u)
#error "ESP8266_RX_RING_SIZE must be at least 2"
#endif

#if (ESP8266_MAX_CLIENT_ID > 9u)
#error "ESP8266_MAX_CLIENT_ID must be 0..9"
#endif

#define ESP8266_IPD_NORMAL                 0u
#define ESP8266_IPD_HEADER                 1u
#define ESP8266_IPD_PAYLOAD                2u
#define ESP8266_IPD_HEADER_SIZE            32u
#define ESP8266_IPD_PAYLOAD_SIZE           16u

static char esp8266_rx_buffer[ESP8266_RX_BUFFER_SIZE];
static volatile uint8_t esp8266_rx_ring[ESP8266_RX_RING_SIZE];
static volatile uint16_t esp8266_rx_head;
static volatile uint16_t esp8266_rx_tail;
static volatile uint8_t esp8266_rx_overflow;

static uint8_t esp8266_last_client_id = ESP8266_NO_CLIENT_ID;
static uint8_t esp8266_pending_reply_id = ESP8266_NO_CLIENT_ID;
static uint8_t esp8266_command_received;

static uint8_t esp8266_ipd_state;
static uint8_t esp8266_ipd_prefix_index;
static char esp8266_ipd_header[ESP8266_IPD_HEADER_SIZE];
static uint8_t esp8266_ipd_header_length;
static char esp8266_ipd_payload[ESP8266_IPD_PAYLOAD_SIZE];
static uint8_t esp8266_ipd_payload_length;
static uint16_t esp8266_ipd_remaining;
static uint8_t esp8266_ipd_client_id = ESP8266_NO_CLIENT_ID;

/* ======================== 环形接收缓冲区 ======================== */

/* 计算环形缓冲区的下一个下标，到达末尾后自动回到 0。 */
static uint16_t ESP8266_RingNext(uint16_t index)
{
    index++;
    if (index >= ESP8266_RX_RING_SIZE)
    {
        index = 0u;
    }
    return index;
}

/* 丢弃环形缓冲区内尚未处理的数据，并清除溢出标志。 */
void ESP8266_ClearRxBuffer(void)
{
    esp8266_rx_tail = esp8266_rx_head;
    esp8266_rx_overflow = 0u;
}

/* 查询 USART1 中断环形缓冲区中是否存在可读数据。 */
uint8_t ESP8266_RxAvailable(void)
{
    return (esp8266_rx_head != esp8266_rx_tail) ? 1u : 0u;
}

/* 从环形缓冲区取出一个字节；缓冲区为空时返回 0。 */
uint8_t ESP8266_ReadRxByte(void)
{
    uint8_t data;

    if (esp8266_rx_head == esp8266_rx_tail)
    {
        return 0u;
    }

    data = esp8266_rx_ring[esp8266_rx_tail];
    esp8266_rx_tail = ESP8266_RingNext(esp8266_rx_tail);
    return data;
}

/* 返回环形缓冲区溢出标志，用于诊断主循环处理速度是否过慢。 */
uint8_t ESP8266_RxOverflowed(void)
{
    return esp8266_rx_overflow;
}

/*
 * 将中断收到的字节写入环形缓冲区。缓冲区已满时保留原有数据，
 * 丢弃当前字节并设置溢出标志。
 */
void ESP8266_OnReceivedByte(uint8_t data)
{
    uint16_t next_head;

    next_head = ESP8266_RingNext(esp8266_rx_head);
    if (next_head == esp8266_rx_tail)
    {
        esp8266_rx_overflow = 1u;
        return;
    }

    esp8266_rx_ring[esp8266_rx_head] = data;
    esp8266_rx_head = next_head;
}

/* ======================== +IPD 数据帧解析 ======================== */

/* 复位 TCP 数据帧状态机，准备寻找下一段“+IPD,”帧头。 */
static void ESP8266_ResetIpdParser(void)
{
    esp8266_ipd_state = ESP8266_IPD_NORMAL;
    esp8266_ipd_prefix_index = 0u;
    esp8266_ipd_header_length = 0u;
    esp8266_ipd_payload_length = 0u;
    esp8266_ipd_remaining = 0u;
    esp8266_ipd_client_id = ESP8266_NO_CLIENT_ID;
}

/*
 * 从字符串当前位置解析一个无符号十进制数。
 * 解析成功时更新字符串指针和数值，并返回 1；失败时返回 0。
 */
static uint8_t ESP8266_ParseNumber(const char **text, uint16_t *value)
{
    const char *p;
    uint32_t result;
    uint8_t has_digit;

    p = *text;
    result = 0u;
    has_digit = 0u;

    while ((*p >= '0') && (*p <= '9'))
    {
        has_digit = 1u;
        result = result * 10u + (uint32_t)(*p - '0');
        if (result > 65535u)
        {
            return 0u;
        }
        p++;
    }

    if (has_digit == 0u)
    {
        return 0u;
    }

    *text = p;
    *value = (uint16_t)result;
    return 1u;
}

/*
 * 解析“+IPD,<连接ID>,<数据长度>:”帧头，保存客户端 ID 和负载长度。
 * 同时兼容单连接模式下不带连接 ID 的“+IPD,<数据长度>:”格式。
 */
static uint8_t ESP8266_ParseIpdHeader(void)
{
    const char *p;
    uint16_t first_number;
    uint16_t data_length;
    uint8_t client_id;

    esp8266_ipd_header[esp8266_ipd_header_length] = '\0';
    p = esp8266_ipd_header;

    if (ESP8266_ParseNumber(&p, &first_number) == 0u)
    {
        return 0u;
    }

    if (*p == ',')
    {
        if (first_number > ESP8266_MAX_CLIENT_ID)
        {
            return 0u;
        }
        client_id = (uint8_t)first_number;
        p++;
        if (ESP8266_ParseNumber(&p, &data_length) == 0u)
        {
            return 0u;
        }
    }
    else
    {
        /* 兼容单连接模式的 +IPD,<数据长度>: 格式。 */
        data_length = first_number;
        client_id = esp8266_last_client_id;
    }

    esp8266_ipd_client_id = client_id;
    esp8266_ipd_remaining = data_length;
    esp8266_ipd_payload_length = 0u;
    if (client_id <= ESP8266_MAX_CLIENT_ID)
    {
        esp8266_last_client_id = client_id;
    }
    return 1u;
}

/*
 * 一帧 TCP 负载接收完成后的处理函数。
 * 去除首尾空白字符后，如果负载严格等于“123”，则记录指令标志和
 * 发出该指令的客户端 ID，稍后由轮询函数回复“I get it!”。
 */
static void ESP8266_FinishIpdPayload(void)
{
    uint8_t first;
    uint8_t last;

    first = 0u;
    last = esp8266_ipd_payload_length;

    while ((first < last) &&
           ((esp8266_ipd_payload[first] == ' ') ||
            (esp8266_ipd_payload[first] == '\r') ||
            (esp8266_ipd_payload[first] == '\n') ||
            (esp8266_ipd_payload[first] == '\t')))
    {
        first++;
    }

    while ((last > first) &&
           ((esp8266_ipd_payload[last - 1u] == ' ') ||
            (esp8266_ipd_payload[last - 1u] == '\r') ||
            (esp8266_ipd_payload[last - 1u] == '\n') ||
            (esp8266_ipd_payload[last - 1u] == '\t')))
    {
        last--;
    }

    if (((uint8_t)(last - first) == 3u) &&
        (esp8266_ipd_payload[first] == '1') &&
        (esp8266_ipd_payload[first + 1u] == '2') &&
        (esp8266_ipd_payload[first + 2u] == '3') &&
        (esp8266_ipd_client_id <= ESP8266_MAX_CLIENT_ID))
    {
        esp8266_command_received = 1u;
        esp8266_pending_reply_id = esp8266_ipd_client_id;
    }

    ESP8266_ResetIpdParser();
}

/*
 * 将每个串口接收字节送入独立的 +IPD 状态机。
 * 即使程序正在等待 AT 指令的 OK 或 SEND OK 响应，夹在响应中的手机
 * 数据也会被识别，避免“123”指令丢失。
 */
static void ESP8266_ParseIncomingByte(uint8_t data)
{
    static const char prefix[] = "+IPD,";

    if (esp8266_ipd_state == ESP8266_IPD_PAYLOAD)
    {
        if (esp8266_ipd_payload_length < ESP8266_IPD_PAYLOAD_SIZE)
        {
            esp8266_ipd_payload[esp8266_ipd_payload_length] = (char)data;
            esp8266_ipd_payload_length++;
        }

        if (esp8266_ipd_remaining > 0u)
        {
            esp8266_ipd_remaining--;
        }
        if (esp8266_ipd_remaining == 0u)
        {
            ESP8266_FinishIpdPayload();
        }
        return;
    }

    if (esp8266_ipd_state == ESP8266_IPD_HEADER)
    {
        if (data == ':')
        {
            if (ESP8266_ParseIpdHeader() == 0u)
            {
                ESP8266_ResetIpdParser();
            }
            else if (esp8266_ipd_remaining == 0u)
            {
                ESP8266_FinishIpdPayload();
            }
            else
            {
                esp8266_ipd_state = ESP8266_IPD_PAYLOAD;
            }
        }
        else if (esp8266_ipd_header_length < (ESP8266_IPD_HEADER_SIZE - 1u))
        {
            esp8266_ipd_header[esp8266_ipd_header_length] = (char)data;
            esp8266_ipd_header_length++;
        }
        else
        {
            ESP8266_ResetIpdParser();
        }
        return;
    }

    if (data == (uint8_t)prefix[esp8266_ipd_prefix_index])
    {
        esp8266_ipd_prefix_index++;
        if (prefix[esp8266_ipd_prefix_index] == '\0')
        {
            esp8266_ipd_state = ESP8266_IPD_HEADER;
            esp8266_ipd_header_length = 0u;
            esp8266_ipd_prefix_index = 0u;
        }
    }
    else
    {
        esp8266_ipd_prefix_index = (data == '+') ? 1u : 0u;
    }
}

/* ======================== USART1 底层驱动 ======================== */

/*
 * 初始化 PA9、PA10、USART1 和接收中断。
 * ESP8266 默认使用 8 位数据位、1 位停止位、无校验、无流控。
 */
static void ESP8266_DefaultPlatformInit(uint32_t baudrate)
{
    GPIO_InitTypeDef gpio;
    USART_InitTypeDef usart;
    NVIC_InitTypeDef nvic;

    RCC_APB2PeriphClockCmd(ESP8266_GPIO_CLK | RCC_APB2Periph_AFIO, ENABLE);
    RCC_APB2PeriphClockCmd(ESP8266_USART_CLK, ENABLE);

    GPIO_StructInit(&gpio);
    gpio.GPIO_Pin = ESP8266_TX_PIN;
    gpio.GPIO_Mode = GPIO_Mode_AF_PP;
    gpio.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(ESP8266_GPIO_PORT, &gpio);

    gpio.GPIO_Pin = ESP8266_RX_PIN;
    gpio.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(ESP8266_GPIO_PORT, &gpio);

    USART_DeInit(ESP8266_USART);
    USART_StructInit(&usart);
    usart.USART_BaudRate = baudrate;
    usart.USART_WordLength = USART_WordLength_8b;
    usart.USART_StopBits = USART_StopBits_1;
    usart.USART_Parity = USART_Parity_No;
    usart.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    usart.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(ESP8266_USART, &usart);

    ESP8266_ClearRxBuffer();

    nvic.NVIC_IRQChannel = ESP8266_USART_IRQ;
    nvic.NVIC_IRQChannelPreemptionPriority = ESP8266_IRQ_PREEMPT_PRIORITY;
    nvic.NVIC_IRQChannelSubPriority = ESP8266_IRQ_SUB_PRIORITY;
    nvic.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&nvic);

    USART_ITConfig(ESP8266_USART, USART_IT_RXNE, ENABLE);
    USART_Cmd(ESP8266_USART, ENABLE);
}

/* 处理 USART1 接收和溢出错误，并把收到的字节写入环形缓冲区。 */
void ESP8266_USARTIrqHandler(void)
{
    volatile uint16_t data;

    if (USART_GetITStatus(ESP8266_USART, USART_IT_RXNE) != RESET)
    {
        data = USART_ReceiveData(ESP8266_USART);
        ESP8266_OnReceivedByte((uint8_t)(data & 0x00FFu));
    }

    if (USART_GetFlagStatus(ESP8266_USART, USART_FLAG_ORE) == SET)
    {
        data = USART_ReceiveData(ESP8266_USART);
        (void)data;
    }
}

/* STM32F103 启动文件所需的 USART1 实际中断入口。 */
void USART1_IRQHandler(void)
{
    ESP8266_USARTIrqHandler();
}

/* 等待 USART1 发送数据寄存器变为空闲。 */
static void ESP8266_WaitTxEmpty(void)
{
    while (USART_GetFlagStatus(ESP8266_USART, USART_FLAG_TXE) == RESET)
    {
    }
}

/* 通过 USART1 发送一个字节。 */
static void ESP8266_WriteByte(uint8_t data)
{
    ESP8266_WaitTxEmpty();
    USART_SendData(ESP8266_USART, (uint16_t)data);
}

/* 发送以“\0”结尾的字符串，并等待最后一个字节发送完成。 */
static void ESP8266_WriteString(const char *text)
{
    if (text == 0)
    {
        return;
    }

    while (*text != '\0')
    {
        ESP8266_WriteByte((uint8_t)*text);
        text++;
    }

    while (USART_GetFlagStatus(ESP8266_USART, USART_FLAG_TC) == RESET)
    {
    }
}

/* 发送指定长度的二进制数据，并等待最后一个字节发送完成。 */
static void ESP8266_WriteBuffer(const uint8_t *buffer, uint16_t length)
{
    uint16_t i;

    for (i = 0u; i < length; i++)
    {
        ESP8266_WriteByte(buffer[i]);
    }

    while (USART_GetFlagStatus(ESP8266_USART, USART_FLAG_TC) == RESET)
    {
    }
}

/*
 * 在发送新 AT 指令前处理已经到达的串口数据。
 * 数据只交给 +IPD 解析器处理，不会被误认为新 AT 指令的响应。
 */
static void ESP8266_DrainPendingInput(void)
{
    uint8_t data;

    while (ESP8266_RxAvailable() != 0u)
    {
        data = ESP8266_ReadRxByte();
        ESP8266_ParseIncomingByte(data);
    }
}

/*
 * 等待 ESP8266 返回指定关键字，并把完整接收过程同步送给 +IPD 解析器。
 * 检测到 ERROR、FAIL 或 busy 时提前返回响应错误。
 */
static ESP8266_Status ESP8266_WaitForResponse(const char *reply1,
                                              const char *reply2,
                                              uint16_t timeout_ms)
{
    uint16_t elapsed_ms;
    uint16_t index;
    uint8_t data;

    elapsed_ms = 0u;
    index = 0u;
    esp8266_rx_buffer[0] = '\0';

    while (elapsed_ms < timeout_ms)
    {
        while (ESP8266_RxAvailable() != 0u)
        {
            data = ESP8266_ReadRxByte();
            ESP8266_ParseIncomingByte(data);

            if (index < (ESP8266_RX_BUFFER_SIZE - 1u))
            {
                esp8266_rx_buffer[index] = (char)data;
                index++;
                esp8266_rx_buffer[index] = '\0';
            }

            if ((reply1 != 0) && (strstr(esp8266_rx_buffer, reply1) != 0))
            {
                return ESP8266_OK;
            }
            if ((reply2 != 0) && (strstr(esp8266_rx_buffer, reply2) != 0))
            {
                return ESP8266_OK;
            }
            if ((strstr(esp8266_rx_buffer, "ERROR") != 0) ||
                (strstr(esp8266_rx_buffer, "FAIL") != 0) ||
                (strstr(esp8266_rx_buffer, "busy") != 0))
            {
                return ESP8266_ERROR_RESPONSE;
            }
        }

        delay_ms(1u);
        elapsed_ms++;
    }

    return ESP8266_ERROR_TIMEOUT;
}

/* ======================== AT 指令与初始化流程 ===================== */

/* 清空硬件接收寄存器、软件环形缓冲区、+IPD 状态机和响应字符串。 */
void ESP8266_Clear(void)
{
    volatile uint16_t data;

    while (USART_GetFlagStatus(ESP8266_USART, USART_FLAG_RXNE) == SET)
    {
        data = USART_ReceiveData(ESP8266_USART);
        (void)data;
    }
    ESP8266_ClearRxBuffer();
    ESP8266_ResetIpdParser();
    esp8266_rx_buffer[0] = '\0';
}

/*
 * 发送一条自动追加回车换行的 AT 指令，并等待 reply1 或 reply2。
 * 两个期望响应都为空时只发送指令，不执行等待。
 */
ESP8266_Status ESP8266_SendCommand(const char *command,
                                   const char *reply1,
                                   const char *reply2,
                                   uint16_t timeout_ms)
{
    if (command == 0)
    {
        return ESP8266_ERROR_ARGUMENT;
    }

    /* 先解析已经排队的 +IPD 数据，不能在发送 AT 指令前直接丢弃。 */
    ESP8266_DrainPendingInput();
    esp8266_rx_buffer[0] = '\0';
    ESP8266_WriteString(command);
    ESP8266_WriteString("\r\n");

    if ((reply1 == 0) && (reply2 == 0))
    {
        return ESP8266_OK;
    }
    return ESP8266_WaitForResponse(reply1, reply2, timeout_ms);
}

/* 设置 ESP8266 为 AP 热点模式，并兼容新旧两种 AT 指令名称。 */
static ESP8266_Status ESP8266_SetApMode(void)
{
    ESP8266_Status status;

    status = ESP8266_SendCommand("AT+CWMODE=2", "OK", "no change", 3000u);
    if (status == ESP8266_OK)
    {
        return ESP8266_OK;
    }
    return ESP8266_SendCommand("AT+CWMODE_CUR=2", "OK", "no change", 3000u);
}

/* 根据配置生成 AT+CWSAP 指令，设置热点名称、密码、信道和加密方式。 */
static ESP8266_Status ESP8266_BuildAp(const ESP8266_ApServerConfig *config)
{
    char command[ESP8266_COMMAND_BUFFER_SIZE];
    ESP8266_Status status;

    sprintf(command, "AT+CWSAP=\"%s\",\"%s\",%u,%u",
            config->ssid, config->password,
            (unsigned int)config->channel,
            (unsigned int)config->encryption);
    status = ESP8266_SendCommand(command, "OK", 0, 5000u);
    if (status == ESP8266_OK)
    {
        return ESP8266_OK;
    }

    sprintf(command, "AT+CWSAP_CUR=\"%s\",\"%s\",%u,%u",
            config->ssid, config->password,
            (unsigned int)config->channel,
            (unsigned int)config->encryption);
    return ESP8266_SendCommand(command, "OK", 0, 5000u);
}

/*
 * 设置普通传输和多连接模式，关闭扩展 IPD 信息，然后启动 TCP 服务器。
 */
static ESP8266_Status ESP8266_StartServer(const ESP8266_ApServerConfig *config)
{
    char command[40];
    ESP8266_Status status;

    (void)ESP8266_SendCommand("AT+CIPSERVER=0", "OK", "ERROR", 1000u);

    status = ESP8266_SendCommand("AT+CIPMODE=0", "OK", 0, 1000u);
    if (status != ESP8266_OK)
    {
        return status;
    }
    status = ESP8266_SendCommand("AT+CIPMUX=1", "OK", 0, 1000u);
    if (status != ESP8266_OK)
    {
        return status;
    }

    /* 保持简单的 +IPD,<连接ID>,<数据长度>: 帧头格式。 */
    (void)ESP8266_SendCommand("AT+CIPDINFO=0", "OK", "ERROR", 1000u);

    sprintf(command, "AT+CIPSERVER=1,%u", (unsigned int)config->port);
    status = ESP8266_SendCommand(command, "OK", 0, 2000u);
    if (status != ESP8266_OK)
    {
        return status;
    }

    sprintf(command, "AT+CIPSTO=%u", (unsigned int)config->timeout_s);
    (void)ESP8266_SendCommand(command, "OK", "ERROR", 1000u);
    return ESP8266_OK;
}

/* 检查热点名称、密码、信道、加密方式和 TCP 端口是否合法。 */
static ESP8266_Status ESP8266_CheckConfig(const ESP8266_ApServerConfig *config)
{
    size_t ssid_length;
    size_t password_length;

    if ((config == 0) || (config->ssid == 0) || (config->password == 0))
    {
        return ESP8266_ERROR_ARGUMENT;
    }

    ssid_length = strlen(config->ssid);
    password_length = strlen(config->password);
    if ((ssid_length == 0u) || (ssid_length > 32u) ||
        (password_length > 64u) ||
        ((config->encryption != ESP8266_ENCRYPT_OPEN) &&
         (password_length < 8u)) ||
        (config->channel == 0u) || (config->channel > 13u) ||
        (config->port == 0u) ||
        (config->encryption > ESP8266_ENCRYPT_WPA_WPA2_PSK))
    {
        return ESP8266_ERROR_ARGUMENT;
    }
    return ESP8266_OK;
}

/* 将头文件中的默认参数写入调用者提供的配置结构体。 */
void ESP8266_LoadDefaultConfig(ESP8266_ApServerConfig *config)
{
    if (config == 0)
    {
        return;
    }

    config->ssid = ESP8266_AP_SSID;
    config->password = ESP8266_AP_PASSWORD;
    config->channel = ESP8266_AP_CHANNEL;
    config->encryption = ESP8266_AP_ENCRYPTION;
    config->port = ESP8266_SERVER_PORT;
    config->timeout_s = ESP8266_SERVER_TIMEOUT_S;
}

/* 使用默认参数初始化 ESP8266_WIFI 热点和 TCP 服务器。 */
ESP8266_Status ESP8266_Init(void)
{
    ESP8266_ApServerConfig config;

    ESP8266_LoadDefaultConfig(&config);
    return ESP8266_InitApServer(&config);
}

/*
 * ESP8266 完整初始化流程：初始化串口、检测 AT、关闭回显、进入 AP 模式、
 * 配置热点，最后在指定端口启动 TCP 服务器。
 */
ESP8266_Status ESP8266_InitApServer(const ESP8266_ApServerConfig *config)
{
    ESP8266_Status status;

    status = ESP8266_CheckConfig(config);
    if (status != ESP8266_OK)
    {
        return status;
    }

    ESP8266_ResetIpdParser();
    esp8266_pending_reply_id = ESP8266_NO_CLIENT_ID;
    esp8266_command_received = 0u;
    esp8266_last_client_id = ESP8266_NO_CLIENT_ID;
    ESP8266_DefaultPlatformInit(ESP8266_UART_BAUDRATE);
    delay_ms(ESP8266_BOOT_DELAY_MS);

    status = ESP8266_TestAT();
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_AT;
    }

    (void)ESP8266_SendCommand("ATE0", "OK", 0, 1000u);
    status = ESP8266_SetApMode();
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_MODE;
    }
    status = ESP8266_BuildAp(config);
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_AP;
    }
    status = ESP8266_StartServer(config);
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_SERVER;
    }
    return ESP8266_OK;
}

/* 连续发送 AT 测试指令，在规定重试次数内确认模块在线。 */
ESP8266_Status ESP8266_TestAT(void)
{
    uint8_t retry;
    ESP8266_Status status;

    for (retry = 0u; retry < ESP8266_AT_RETRY_COUNT; retry++)
    {
        status = ESP8266_SendCommand("AT", "OK", 0, 500u);
        if (status == ESP8266_OK)
        {
            return ESP8266_OK;
        }
        delay_ms(ESP8266_AT_RETRY_INTERVAL_MS);
    }
    return ESP8266_ERROR_AT;
}

/* 发送 AT+RST 重启模块，并等待固件返回 ready 或 OK。 */
ESP8266_Status ESP8266_Restart(void)
{
    ESP8266_Status status;

    status = ESP8266_SendCommand("AT+RST", "ready", "OK", 6000u);
    delay_ms(ESP8266_BOOT_DELAY_MS);
    return (status == ESP8266_OK) ? ESP8266_OK : ESP8266_ERROR_AT;
}

/*
 * 通过 AT+CIPSTATUS 查询 TCP 连接，并返回找到的第一个客户端 ID。
 * 没有手机客户端连接时返回 ESP8266_NO_CLIENT_ID。
 */
uint8_t ESP8266_GetConnectedId(void)
{
    const char *p;
    ESP8266_Status status;

    status = ESP8266_SendCommand("AT+CIPSTATUS", "OK", 0, 1200u);
    if (status != ESP8266_OK)
    {
        return ESP8266_NO_CLIENT_ID;
    }

    p = esp8266_rx_buffer;
    while ((p = strstr(p, "+CIPSTATUS:")) != 0)
    {
        p += 11;
        if ((*p >= '0') && (*p <= (char)('0' + ESP8266_MAX_CLIENT_ID)))
        {
            esp8266_last_client_id = (uint8_t)(*p - '0');
            return esp8266_last_client_id;
        }
    }

    esp8266_last_client_id = ESP8266_NO_CLIENT_ID;
    return ESP8266_NO_CLIENT_ID;
}

/* 查询当前是否至少存在一个 TCP 客户端。 */
uint8_t ESP8266_HasClient(void)
{
    return (ESP8266_GetConnectedId() != ESP8266_NO_CLIENT_ID) ? 1u : 0u;
}

/*
 * 使用 AT+CIPSEND 向指定客户端发送数据。
 * 先等待“>”发送提示符，再发送负载并等待 SEND OK。
 */
static ESP8266_Status ESP8266_SendBufferById(uint8_t client_id,
                                             const uint8_t *buffer,
                                             uint16_t length)
{
    char command[32];
    ESP8266_Status status;

    if ((client_id > ESP8266_MAX_CLIENT_ID) ||
        (buffer == 0) || (length == 0u))
    {
        return ESP8266_ERROR_ARGUMENT;
    }

    sprintf(command, "AT+CIPSEND=%u,%u",
            (unsigned int)client_id, (unsigned int)length);
    status = ESP8266_SendCommand(command, ">", 0,
                                 ESP8266_SEND_PROMPT_TIMEOUT_MS);
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_SEND;
    }

    ESP8266_WriteBuffer(buffer, length);
    status = ESP8266_WaitForResponse("SEND OK", 0,
                                     ESP8266_SEND_COMPLETE_TIMEOUT_MS);
    if (status != ESP8266_OK)
    {
        return ESP8266_ERROR_SEND;
    }

    esp8266_last_client_id = client_id;
    return ESP8266_OK;
}

/* 向指定 TCP 连接 ID 发送二进制缓冲区。 */
ESP8266_Status ESP8266_SendBufferToId(uint8_t client_id,
                                      const uint8_t *buffer,
                                      uint16_t length)
{
    return ESP8266_SendBufferById(client_id, buffer, length);
}

/* 向指定 TCP 连接 ID 发送字符串。 */
ESP8266_Status ESP8266_SendStringToId(uint8_t client_id, const char *str)
{
    if (str == 0)
    {
        return ESP8266_ERROR_ARGUMENT;
    }
    return ESP8266_SendBufferById(client_id, (const uint8_t *)str,
                                  (uint16_t)strlen(str));
}

/* 自动查询当前客户端 ID，并向该客户端发送二进制缓冲区。 */
ESP8266_Status ESP8266_SendBufferToClient(const uint8_t *buffer,
                                          uint16_t length)
{
    uint8_t client_id;

    if ((buffer == 0) || (length == 0u))
    {
        return ESP8266_ERROR_ARGUMENT;
    }

    client_id = ESP8266_GetConnectedId();
    if (client_id == ESP8266_NO_CLIENT_ID)
    {
        return ESP8266_ERROR_NO_CLIENT;
    }
    return ESP8266_SendBufferById(client_id, buffer, length);
}

/* 自动查询当前客户端 ID，并向该客户端发送字符串。 */
ESP8266_Status ESP8266_SendStringToClient(const char *str)
{
    if (str == 0)
    {
        return ESP8266_ERROR_ARGUMENT;
    }
    return ESP8266_SendBufferToClient((const uint8_t *)str,
                                      (uint16_t)strlen(str));
}

/*
 * 将 DHT11 数据转换为“Temp:xx.xC,Humi:xx.x%”文本并发送给手机 APP。
 */
ESP8266_Status ESP8266_SendTemperatureHumidity(uint8_t temperature_int,
                                               uint8_t temperature_dec,
                                               uint8_t humidity_int,
                                               uint8_t humidity_dec)
{
    char data[48];

    sprintf(data, "Temp:%u.%uC,Humi:%u.%u%%\r\n",
            (unsigned int)temperature_int,
            (unsigned int)(temperature_dec % 10u),
            (unsigned int)humidity_int,
            (unsigned int)(humidity_dec % 10u));
    return ESP8266_SendStringToClient(data);
}

/*
 * 在指定时间内处理串口接收数据。
 * 当 +IPD 状态机识别到“123”时，向原客户端回复“I get it!”。
 */
ESP8266_Status ESP8266_Poll(uint16_t timeout_ms)
{
    uint16_t elapsed_ms;
    uint8_t data;
    uint8_t client_id;
    ESP8266_Status status;

    elapsed_ms = 0u;
    esp8266_rx_buffer[0] = '\0';

    do
    {
        while (ESP8266_RxAvailable() != 0u)
        {
            data = ESP8266_ReadRxByte();
            ESP8266_ParseIncomingByte(data);
        }

        if (esp8266_pending_reply_id != ESP8266_NO_CLIENT_ID)
        {
            client_id = esp8266_pending_reply_id;
            esp8266_pending_reply_id = ESP8266_NO_CLIENT_ID;
            status = ESP8266_SendStringToId(client_id, "I get it!\r\n");
            return status;
        }

        if (elapsed_ms >= timeout_ms)
        {
            break;
        }
        delay_ms(1u);
        elapsed_ms++;
    } while (1);

    return ESP8266_OK;
}

/* 取出并清除手机指令到达标志，供主程序更新 OLED 状态。 */
uint8_t ESP8266_TakeCommandReceived(void)
{
    uint8_t received;

    received = esp8266_command_received;
    esp8266_command_received = 0u;
    return received;
}

/* 返回最近一次保存的 AT 响应缓冲区首地址。 */
const char *ESP8266_GetLastResponse(void)
{
    return esp8266_rx_buffer;
}

/* 把状态码转换成长度较短、适合 OLED 显示的文本。 */
const char *ESP8266_StatusText(uint8_t status)
{
    switch (status)
    {
    case ESP8266_OK:
        return "OK";
    case ESP8266_ERROR_ARGUMENT:
        return "ARG";
    case ESP8266_ERROR_TIMEOUT:
        return "TIMEOUT";
    case ESP8266_ERROR_RESPONSE:
        return "RESP";
    case ESP8266_ERROR_AT:
        return "AT ERR";
    case ESP8266_ERROR_MODE:
        return "MODE ERR";
    case ESP8266_ERROR_AP:
        return "AP ERR";
    case ESP8266_ERROR_SERVER:
        return "SERVER";
    case ESP8266_ERROR_NO_CLIENT:
        return "NO APP";
    case ESP8266_ERROR_SEND:
        return "SEND ERR";
    default:
        return "ERROR";
    }
}

ESP8266.h代码

#ifndef __ESP8266_H
#define __ESP8266_H

#include <stdint.h>

/*
 * 文件名称：ESP8266.h
 * 文件编码：UTF-8
 * 功能说明：ESP8266 WiFi 模块驱动的配置、状态码和公共接口声明。
 *
 * 本工程硬件连接：
 *   ESP8266 RX <- STM32 PA9  (USART1_TX)
 *   ESP8266 TX -> STM32 PA10 (USART1_RX)
 *
 * ESP8266 工作在 AP（无线热点）模式，并建立 TCP 服务器。手机先连接
 * ESP8266_WIFI 热点，再通过 TCP 客户端连接 192.168.4.1:8080。
 */

/* ======================== WiFi 与 TCP 参数 ======================== */

#define ESP8266_UART_BAUDRATE              115200u
#define ESP8266_AP_SSID                    "ESP8266_WIFI"
#define ESP8266_AP_PASSWORD                "12345678"
#define ESP8266_AP_CHANNEL                 1u
#define ESP8266_SERVER_PORT                8080u
#define ESP8266_SERVER_TIMEOUT_S           7200u

/* ======================== 接收与命令缓冲区 ======================== */
#define ESP8266_RX_BUFFER_SIZE             512u
#define ESP8266_RX_RING_SIZE               1024u
#define ESP8266_COMMAND_BUFFER_SIZE        160u
#define ESP8266_MAX_CLIENT_ID              4u
#define ESP8266_NO_CLIENT_ID               0xFFu

/* ======================== AT 指令超时参数 ========================= */
#define ESP8266_AT_RETRY_COUNT             8u
#define ESP8266_AT_RETRY_INTERVAL_MS       200u
#define ESP8266_BOOT_DELAY_MS              1000u
#define ESP8266_SEND_PROMPT_TIMEOUT_MS     1500u
#define ESP8266_SEND_COMPLETE_TIMEOUT_MS   3000u

/* ESP8266 驱动函数统一使用的状态类型。 */
typedef uint8_t ESP8266_Status;

/* 驱动函数状态码。 */
#define ESP8266_OK                         0u
#define ESP8266_ERROR_ARGUMENT             1u
#define ESP8266_ERROR_TIMEOUT              2u
#define ESP8266_ERROR_RESPONSE             3u
#define ESP8266_ERROR_AT                   4u
#define ESP8266_ERROR_MODE                 5u
#define ESP8266_ERROR_AP                   6u
#define ESP8266_ERROR_SERVER               7u
#define ESP8266_ERROR_NO_CLIENT            8u
#define ESP8266_ERROR_SEND                 9u

/* ESP8266 AT 固件规定的无线热点加密方式。 */
typedef enum
{
    ESP8266_ENCRYPT_OPEN = 0u,
    ESP8266_ENCRYPT_WEP = 1u,
    ESP8266_ENCRYPT_WPA_PSK = 2u,
    ESP8266_ENCRYPT_WPA2_PSK = 3u,
    ESP8266_ENCRYPT_WPA_WPA2_PSK = 4u
} ESP8266_Encryption;

#define ESP8266_AP_ENCRYPTION              ESP8266_ENCRYPT_WPA2_PSK

/* AP 热点和 TCP 服务器的运行参数。 */
typedef struct
{
    const char *ssid;            /* WiFi 热点名称。 */
    const char *password;        /* WiFi 热点密码。 */
    uint8_t channel;             /* WiFi 信道，取值范围为 1～13。 */
    uint8_t encryption;          /* 加密方式，参见 ESP8266_Encryption。 */
    uint16_t port;               /* TCP 服务器监听端口。 */
    uint16_t timeout_s;          /* TCP 客户端空闲超时时间，单位：秒。 */
} ESP8266_ApServerConfig;

/* ==================== STM32F10x 标准外设库配置 ==================== */
#include "stm32f10x.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"
#include "stm32f10x_usart.h"
#include "misc.h"

#define ESP8266_USART                      USART1
#define ESP8266_USART_CLK                  RCC_APB2Periph_USART1
#define ESP8266_GPIO_PORT                  GPIOA
#define ESP8266_GPIO_CLK                   RCC_APB2Periph_GPIOA
#define ESP8266_TX_PIN                     GPIO_Pin_9
#define ESP8266_RX_PIN                     GPIO_Pin_10
#define ESP8266_USART_IRQ                  USART1_IRQn
#define ESP8266_IRQ_PREEMPT_PRIORITY       2u
#define ESP8266_IRQ_SUB_PRIORITY           2u

/*
 * 函数名称：ESP8266_LoadDefaultConfig
 * 函数功能：将本头文件中的默认热点和 TCP 参数写入配置结构体。
 * 入口参数：config，目标配置结构体指针。
 * 返回参数：无。
 */
void ESP8266_LoadDefaultConfig(ESP8266_ApServerConfig *config);

/*
 * 函数名称：ESP8266_Init
 * 函数功能：初始化 USART1、建立 ESP8266_WIFI 热点并启动 TCP 服务器。
 * 入口参数：无。
 * 返回参数：ESP8266_OK 表示成功，其他值表示相应初始化错误。
 */
ESP8266_Status ESP8266_Init(void);

/*
 * 函数名称：ESP8266_InitApServer
 * 函数功能：按照指定配置初始化 ESP8266 AP 模式和 TCP 服务器。
 * 入口参数：config，热点和 TCP 服务器配置。
 * 返回参数：ESP8266_OK 或 ESP8266_ERROR_xxx 状态码。
 */
ESP8266_Status ESP8266_InitApServer(const ESP8266_ApServerConfig *config);

/* 检测 ESP8266 是否能够正确响应 AT 指令。 */
ESP8266_Status ESP8266_TestAT(void);

/* 通过 AT+RST 指令重新启动 ESP8266 模块。 */
ESP8266_Status ESP8266_Restart(void);

/*
 * 函数名称：ESP8266_SendCommand
 * 函数功能：发送 AT 指令并等待两个期望响应中的任意一个。
 * 入口参数：command 为不带回车换行的 AT 指令；reply1、reply2 为期望响应；
 *           timeout_ms 为等待超时时间，单位：毫秒。
 * 返回参数：ESP8266_OK 或 ESP8266_ERROR_xxx 状态码。
 */
ESP8266_Status ESP8266_SendCommand(const char *command,
                                   const char *reply1,
                                   const char *reply2,
                                   uint16_t timeout_ms);

/*
 * 函数名称：ESP8266_Poll
 * 函数功能：轮询解析 TCP 数据；收到手机 APP 的“123”后回复“I get it!”。
 * 入口参数：timeout_ms，本次轮询最多等待的毫秒数。
 * 返回参数：ESP8266_OK 表示正常，其他值表示自动回复失败。
 * 使用说明：应在主循环中频繁调用，以缩短手机指令的响应时间。
 */
ESP8266_Status ESP8266_Poll(uint16_t timeout_ms);

/* 向指定 TCP 连接 ID 发送字符串。 */
ESP8266_Status ESP8266_SendStringToId(uint8_t client_id, const char *str);

/* 向指定 TCP 连接 ID 发送指定长度的二进制数据。 */
ESP8266_Status ESP8266_SendBufferToId(uint8_t client_id,
                                      const uint8_t *buffer,
                                      uint16_t length);
/* 向当前已连接的手机 APP 发送字符串。 */
ESP8266_Status ESP8266_SendStringToClient(const char *str);

/* 向当前已连接的手机 APP 发送指定长度的二进制数据。 */
ESP8266_Status ESP8266_SendBufferToClient(const uint8_t *buffer,
                                          uint16_t length);
/*
 * 按“Temp:xx.xC,Humi:xx.x%”格式向手机发送 DHT11 温湿度数据。
 */
ESP8266_Status ESP8266_SendTemperatureHumidity(uint8_t temperature_int,
                                               uint8_t temperature_dec,
                                               uint8_t humidity_int,
                                               uint8_t humidity_dec);

/* 查询当前 TCP 客户端的连接 ID，无客户端时返回 ESP8266_NO_CLIENT_ID。 */
uint8_t ESP8266_GetConnectedId(void);

/* 查询当前是否存在 TCP 客户端连接，存在返回 1，否则返回 0。 */
uint8_t ESP8266_HasClient(void);

/* 读取并清除“已收到 123 指令”标志；每条有效指令只返回一次 1。 */
uint8_t ESP8266_TakeCommandReceived(void);

/* 清空串口接收数据、+IPD 解析状态以及最近一次响应内容。 */
void ESP8266_Clear(void);

/* 清空 USART1 中断使用的环形接收缓冲区。 */
void ESP8266_ClearRxBuffer(void);

/* 判断环形接收缓冲区中是否存在可读字节。 */
uint8_t ESP8266_RxAvailable(void);

/* 从环形接收缓冲区读取一个字节，无数据时返回 0。 */
uint8_t ESP8266_ReadRxByte(void);

/* 查询环形接收缓冲区是否曾经发生溢出。 */
uint8_t ESP8266_RxOverflowed(void);

/* 将一个 USART 接收字节写入环形缓冲区，供中断处理函数调用。 */
void ESP8266_OnReceivedByte(uint8_t data);

/* ESP8266 所用 USART 的通用中断处理入口。 */
void ESP8266_USARTIrqHandler(void);

/* 获取最近一次 AT 指令响应字符串，仅用于调试。 */
const char *ESP8266_GetLastResponse(void);

/* 将 ESP8266 状态码转换成适合 OLED 显示的简短英文文本。 */
const char *ESP8266_StatusText(uint8_t status);

#endif

七、实物演示章节

硬件准备清单

1. STM32F103C8T6 最小系统板 ×1
2. ESP‑01S (ESP8266) 模块带底板 ×1
3. DHT11 温湿度传感器模块 ×1
4. 0.96 寸 I2C OLED 屏幕 ×1

演示操作步骤

1. 按照接线表格完成全部接线，仔细核对 ESP8266 供电 3.3V，TX RX 交叉，全部模块 GND 共地。
2. 将编译好的固件烧录进 STM32 单片机，上电。
3. 观察 OLED 屏幕，等待 ESP8266 初始化完成，模块开启 WiFi 热点。
4. 手机 WLAN 搜索 WiFi 名称ESP8266_WIFI，密码12345678连接热点。

⚠️手机连接热点之后会提示无互联网，忽略提示保持连接。

1. 打开 TCP 调试助手 APP，选择 TCP Client 模式，填写服务器 IP：192.168.4.1，端口：8080，建立 TCP 连接。
2. 连接成功，OLED 屏幕状态由APP:WAIT切换为APP:DATA SENT，手机端每 2 秒收到一条温湿度字符串。
3. 在 APP 发送框输入文本123，点击发送，手机收到返回字符串I get it!，OLED 同步显示APP RX:123 OK。
4. 断开手机 TCP 连接，OLED 状态变回APP:WAIT，重新连接 TCP 客户端后继续接收数据。
5. 断电重新上电，观察设备自动初始化流程；如果 ESP8266 异常，单片机会自动重试初始化。

演示现象总结

✅OLED 屏幕实时显示本地温度湿度； ✅手机连上热点建立 TCP 连接，自动接收设备上报温湿度； ✅下发指令 123，设备返回应答字符串，实现简单双向交互。

八、常见问题排查

1. 手机搜不到 ESP8266_WIFI 热点

1. ESP8266 供电是否稳定 3.3V，电流足够；
2. ESP‑01 模块 EN 引脚是否拉高；
3. TX RX 是否交叉接反；
4. AT 固件波特率是否为 115200；
5. OLED 屏幕查看报错：AT ERR / AP ERR，定位故障。

2. 手机连上热点，但是收不到温湿度

连上 WiFi 热点≠建立 TCP 连接！！ 手机必须使用 TCP 客户端工具连接192.168.4.1:8080；OLED 显示APP:WAIT说明 TCP 客户端未接入。

3. 发送 123 没有任何回复

1. APP 发送模式选择 ASCII 文本，不要使用 HEX 十六进制发送；
2. 发送内容严格是123，不要附带多余字符；
3. APP 自动追加\r\n不影响识别，程序会自动过滤换行；
4. 确认 TCP 连接没有断开。

4. 串口乱码，一直报 AT ERR

ESP8266 固件实际波特率和代码设置 115200 不匹配，使用串口工具读取模块确认真实波特率，修改代码配置。

5. 发送数据 ESP8266 自动重启

绝大多数是供电电流不足。缩短电源线，增加电源滤波，更换输出能力更强的 3.3V 电源。

九、总结

本项目完整实现 STM32 采集传感器，借助 ESP8266‑AT 固件实现串口转 WiFi，搭建 AP 模式 TCP 服务器，完成本地显示 + 无线网络双向通信。 核心要点：

1. ESP8266 只做网络转发，复杂网络协议栈由模块内部完成，STM32 只负责业务逻辑；
2. 串口交叉接线、共地、稳定 3.3V 供电是硬件成功的关键；
3. 串口中断 + 环形缓冲区，中断中不做复杂处理，保证单片机系统稳定；
4. 通过+IPD帧解析手机下发 TCP 数据，实现设备和手机双向交互。
