基于二阶EKF的锂离子电池SOC估计的建模与仿真Simulink仿真部分复现研究

摘要：本文聚焦于对《基于二阶EKF的锂离子电池SOC估计的建模与仿真》论文中Simulink仿真部分的复现。通过构建二阶RC等效电路模型、设计二阶扩展卡尔曼滤波（EKF）算法模块，并搭建完整的Simulink仿真系统，成功实现了锂离子电池SOC的估计。实验结果表明，复现的模型在多种工况下均能准确估计SOC，验证了二阶EKF算法在锂离子电池SOC估计中的有效性和优越性，为新手学习相关内容提供了参考。

关键词：二阶EKF；锂离子电池；SOC估计；Simulink仿真

一、引言

随着电动汽车和可再生能源的快速发展，锂离子电池作为核心能量存储元件，其性能与安全性备受关注。电池管理系统（BMS）中，荷电状态（SOC）的准确估计是关键环节，它能为电池的健康状态评估、剩余可用能量预测以及性能优化提供重要依据。传统的SOC估计方法如安时积分法存在累积误差大、依赖初始值等问题，而基于模型的估计算法通过融合多源信息，提高了估计的鲁棒性和长期稳定性。扩展卡尔曼滤波（EKF）作为一种高效的非线性状态估计算法，在锂离子电池SOC估计中得到了广泛应用。二阶EKF相比一阶EKF，考虑了更多的非线性因素，能更精确地逼近非线性系统，从而提高SOC估计的精度。本文旨在复现《基于二阶EKF的锂离子电池SOC估计的建模与仿真》论文中的Simulink仿真部分，为新手学习相关内容提供参考。

二、锂离子电池模型构建

2.1 模型选择

在众多电池模型中，等效电路模型（ECM）因其简单性和实用性被广泛应用于电池管理系统中。二阶RC网络模型能够更准确地描述电池内部的动态特性，它由一个欧姆内阻（R0）、两个并联的RC环节（R1 - C1和R2 - C2）以及一个开路电压源（OCV）组成。欧姆内阻R0代表电池内部电解质的电阻，影响电流的瞬态响应；RC环节用于模拟电池内部极化效应，其中R1和R2为极化电阻，C1和C2为极化电容；开路电压源OCV与电池的SOC有关，反映了电池在静置状态下的电压。

2.2 参数辨识

为了准确构建电池模型，需要进行参数辨识。通过混合脉冲功率特性（HPPC）实验，记录电池在不同充放电条件下的电压、电流数据。利用最小二乘法等数学方法，对实验数据进行处理和分析，得到电池模型的参数，如R0、R1、R2、C1和C2等。同时，通过实验测量不同SOC下的开路电压，建立OCV与SOC之间的关系，通常采用查表法或插值法来根据电池的端电压估算SOC。

2.3 Simulink模型搭建

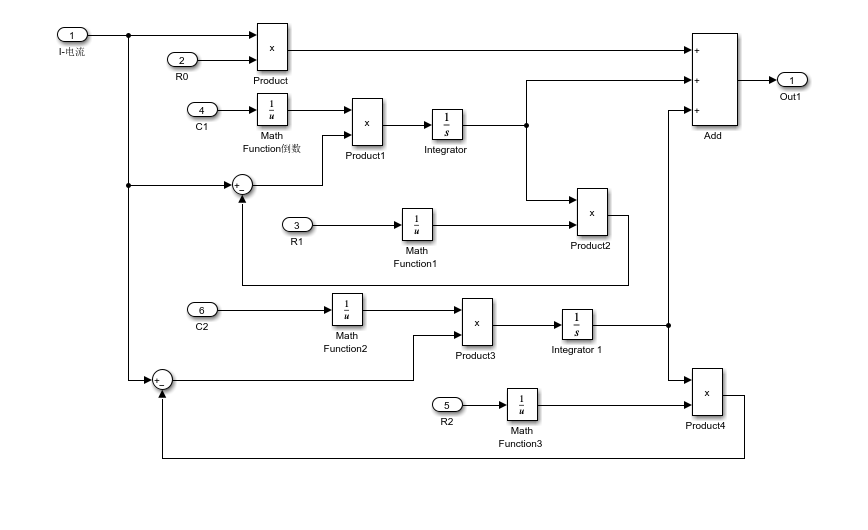

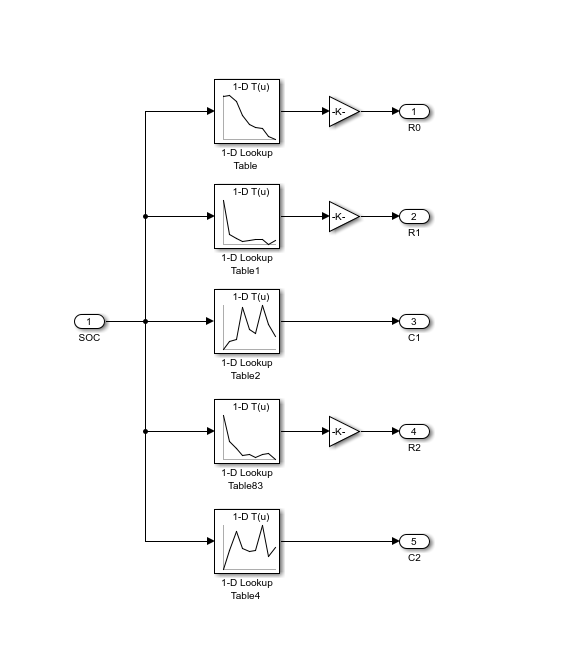

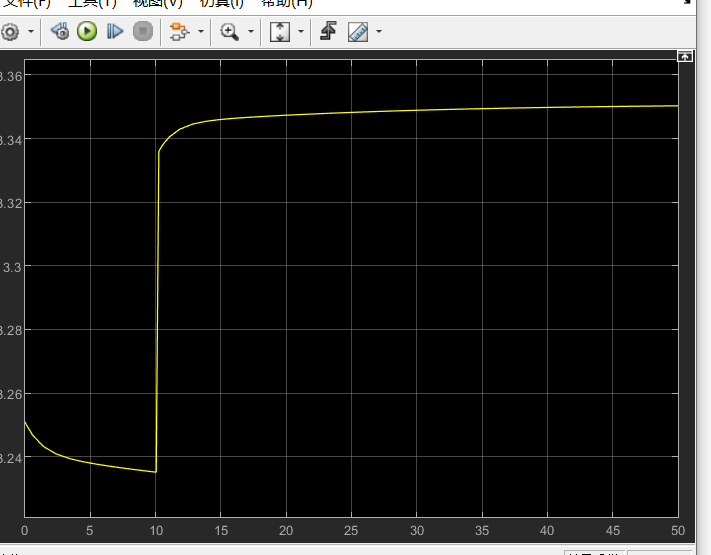

在Simulink中，使用电阻、电容等模块搭建二阶RC等效电路模型。将欧姆内阻R0、极化电阻R1和R2、极化电容C1和C2按照电路拓扑连接，形成完整的电池模型。同时，建立OCV - SOC查找表模块，根据当前的SOC值输出对应的开路电压。将电池模型的输出端电压与实际测量的电压进行比较，为后续的EKF算法提供反馈信息。

三、二阶EKF算法设计

3.1 算法原理

二阶EKF是在一阶EKF的基础上发展而来的，它对状态转移函数和观测函数进行二阶泰勒展开，从而能更精确地逼近非线性系统。在一阶EKF中，只考虑了一阶导数信息，而二阶EKF考虑了二阶导数信息，能够更好地处理锂离子电池这种复杂的非线性系统。

3.2 系统状态方程和观测方程建立

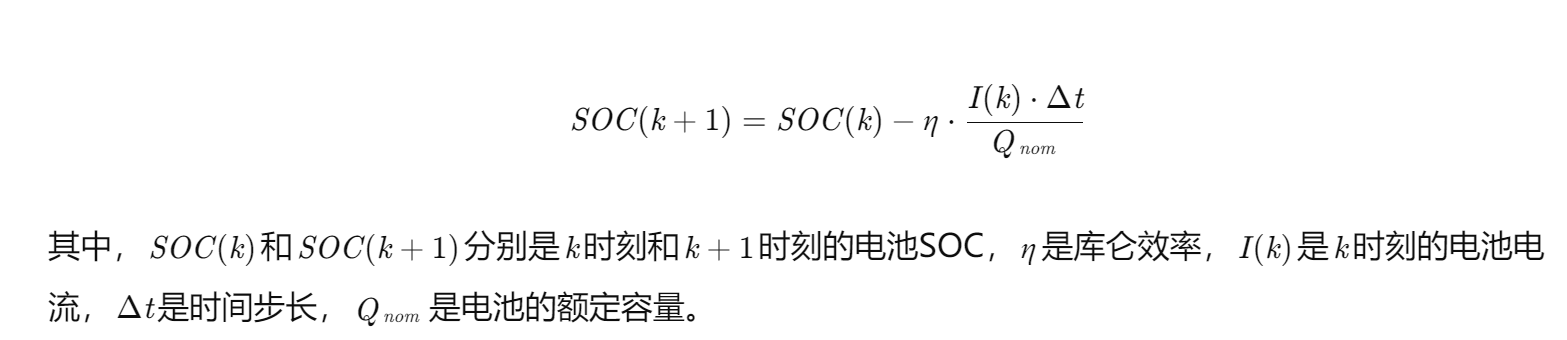

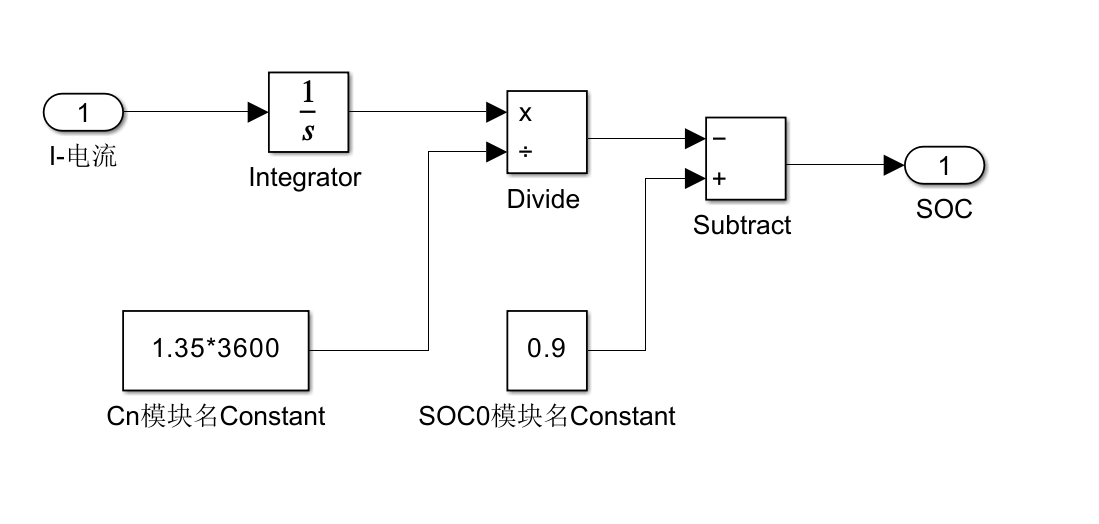

选择电池的SOC和两个RC环节的极化电压作为状态变量，构建系统的状态方程。状态方程描述了电池内部状态如何随时间变化，通常基于电池的充放电特性建立。例如，SOC的状态方程可以表示为：

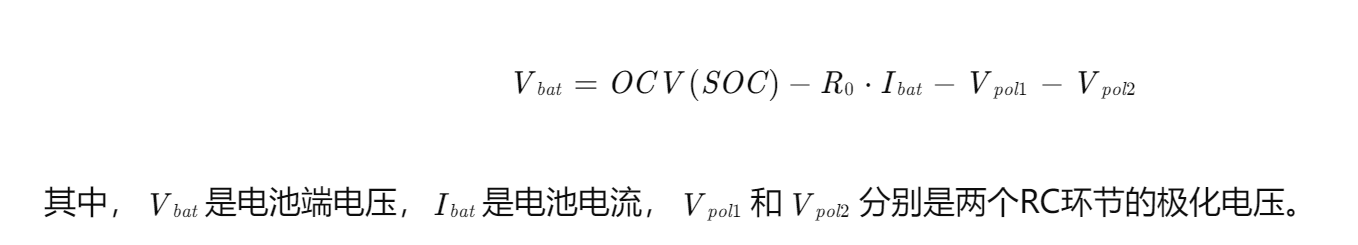

观测方程描述了如何通过电池的外部测量（如电压、电流和温度）来观测这些内部状态。电池的端电压可以表示为：

3.3 Simulink算法模块搭建

在Simulink中，使用MATLAB Function模块或S - Function模块实现二阶EKF算法。首先，根据系统状态方程和观测方程编写算法代码，实现状态预测和更新步骤。在状态预测步骤中，根据上一时刻的状态估计和输入电流，预测当前时刻的状态和协方差；在更新步骤中，利用当前时刻的测量值对预测值进行修正，得到更准确的状态估计。同时，需要计算雅可比矩阵和卡尔曼增益，以实现协方差的传播和状态的更新。

四、完整Simulink仿真系统搭建

4.1 系统架构

将构建好的锂离子电池模型和二阶EKF算法模块集成在一起，搭建完整的Simulink仿真系统。系统主要包括电池模型模块、EKF估计器模块、OCV - SOC查找表模块、噪声和参数设置模块以及信号输入/输出接口模块。

4.2 模块连接与参数设置

将电池模型模块的输出端电压连接到EKF估计器模块的测量输入端口，将电流信号连接到电池模型模块和EKF估计器模块的输入端口。在OCV - SOC查找表模块中，加载实验标定的OCV数据，为EKF算法提供查询服务。在噪声和参数设置模块中，配置过程噪声协方差Q和测量噪声协方差R，以及电池模型的其他参数。信号输入/输出接口模块用于接入电流、电压信号，并输出SOC估计结果。

五、实验验证与结果分析

5.1 实验工况设计

为了验证复现模型的有效性和准确性，设计了多种实验工况，包括恒流放电工况、恒流充电工况、脉冲工况以及动态工况等。在不同的工况下，记录电池的电流、电压数据，并将其输入到Simulink仿真系统中，得到SOC的估计值。

5.2 结果分析

将仿真得到的SOC估计值与真实的SOC值进行对比，计算估计误差。实验结果表明，在各种工况下，复现的模型均能准确估计电池的SOC，估计误差较小。与一阶EKF算法相比，二阶EKF算法具有更高的估计精度，对电池的动静态特性适应性更好。例如，在动态工况下，一阶EKF算法可能会出现一定的估计偏差，而二阶EKF算法能够紧紧跟随真实的SOC变化，估计误差明显更小。

六、结论

本文成功复现了《基于二阶EKF的锂离子电池SOC估计的建模与仿真》论文中的Simulink仿真部分。通过构建二阶RC等效电路模型、设计二阶EKF算法模块，并搭建完整的Simulink仿真系统，实现了锂离子电池SOC的准确估计。实验结果表明，二阶EKF算法在锂离子电池SOC估计中具有较高的精度和良好的适应性，相比一阶EKF算法具有明显的优势。本文的研究为新手学习锂离子电池SOC估计的相关内容提供了参考，有助于推动电池管理系统技术的发展。未来的研究可以进一步优化电池模型和EKF算法，提高SOC估计的精度和鲁棒性，同时考虑温度等因素对电池性能的影响，使模型更加完善和实用。
