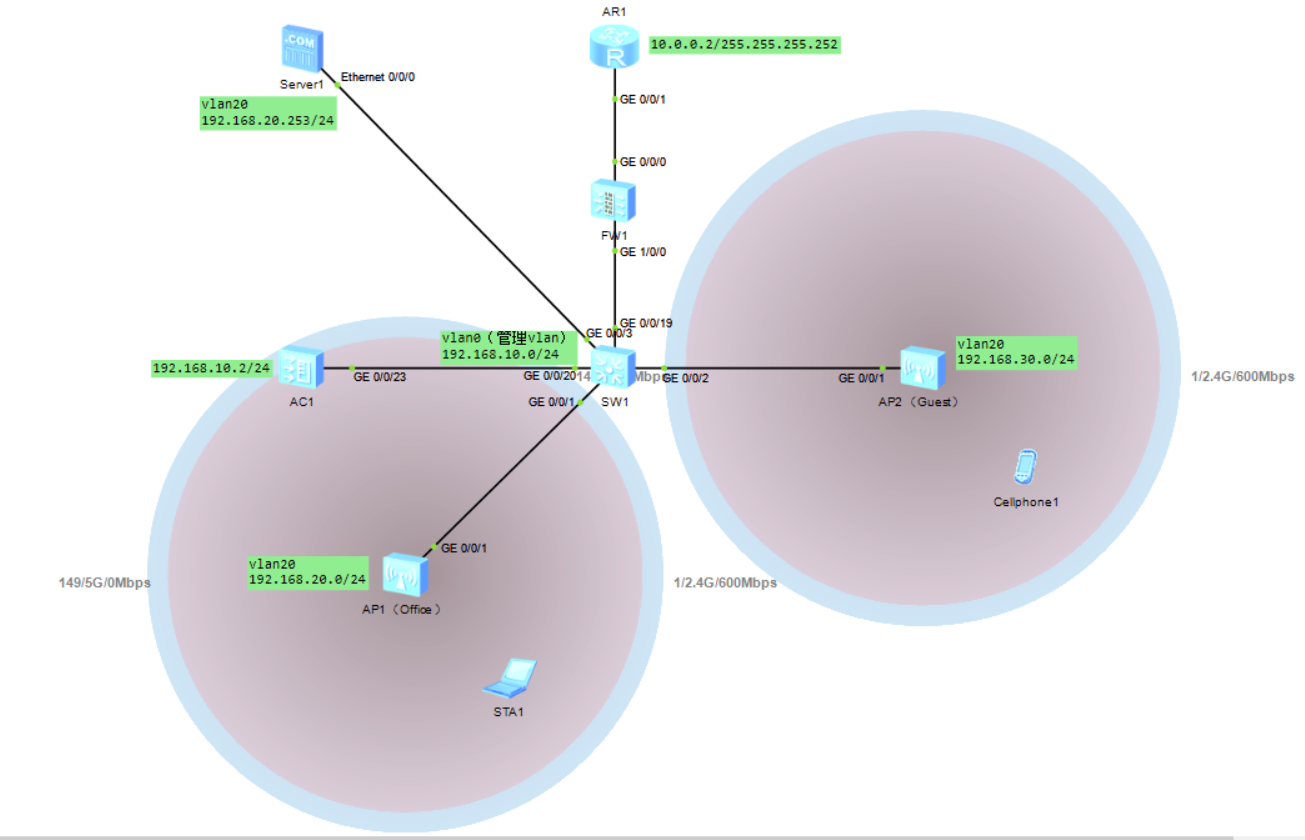

一、网络拓扑

1.1 组网说明

设备：SW1 三层交换机、AC 无线控制器、FW 防火墙、AP、业务服务器

VLAN 规划

表格

VLAN	网段	用途
VLAN10	192.168.10.0/24	AC/AP 管理 VLAN
VLAN20	192.168.20.0/24	办公业务 VLAN，业务服务器接入此 VLAN
VLAN30	192.168.30.0/24	访客 Wi‑Fi 业务 VLAN
VLAN100	10.0.0.0/30	交换机与防火墙互联网关对接互联网段

1.2 安全需求

增加边界防火墙：部署在 SW1 与外网路由器 AR1 之间，配置安全域、安全策略、源 NAT，内网流量经过防火墙访问外网。
业务服务器部署：服务器接入 SW1 G0/0/3，划分至 VLAN20 办公网段（原有已完成）。
AP 上线安全加固：取消免认证上线，改为 MAC 地址认证，手动绑定 AP MAC，非法 AP 无法注册 AC。
访客网络隔离：禁止访客 VLAN30 访问办公 VLAN20（包含业务服务器）；同时开启无线用户内部隔离。

1.3 拓扑要点

SW1 G0/0/19（VLANIF100：10.0.0.1/30）对接防火墙 Trust 域接口。
防火墙 Untrust 域对接外网路由器 AR1。
内网所有外网流量转发至防火墙。
防火墙配置 Easy‑IP 源 NAT 实现内网访问互联网。

模拟器说明：本案例基于 eNSP 华为模拟器，设备版本选用 V200 版本交换机、AC、USG 防火墙，配置可直接复制粘贴部署。

二、完整设备配置

注意：AP 的 MAC 地址根据模拟器实际设备 MAC 修改，防火墙外网 IP 根据实验环境按需调整。

2.1 SW1 三层交换机完整配置

sysname SW1
#
undo info-center enable
#
vlan batch 10 20 30 100
#
dhcp enable
#
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.10.2
#
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
 dhcp select interface
#
interface Vlanif30
 ip address 192.168.30.1 255.255.255.0
 dhcp select interface
# !!! 版本限制：Vlanif下移除traffic‑policy inbound，改到物理接口G0/0/2入方向
#
interface Vlanif100
 ip address 10.0.0.1 255.255.255.252
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk pvid vlan 10
 port trunk allow-pass vlan 10 30
 #访客流量从该接口入交换机，流策略应用在物理接口inbound
 traffic-policy guest-sec inbound
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/19
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/20
 port link-type trunk
 port trunk allow-pass vlan 10
#
#默认路由直接指向防火墙Trust接口
ip route-static 0.0.0.0 0.0.0.0 10.0.0.2

acl number 3000
 rule deny ip source 192.168.30.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
 rule permit ip

traffic classifier guest-block-office operator or
 if-match acl 3000
traffic behavior guest-block-office
 permit
traffic policy guest-sec
 classifier guest-block-office behavior guest-block-office

port-isolate mode l2
#
return

2.2 AC1 无线控制器完整配置

sysname AC1
vlan batch 10

# AC管理地址，与AP同属VLAN10
interface Vlanif10
 ip address 192.168.10.2 255.255.255.0

# 默认路由指向SW1三层网关
ip route-static 0.0.0.0 0.0.0.0 192.168.10.1

# 上联SW1，放通管理VLAN
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 10

# 指定CAPWAP源接口，AP通过该地址注册上线
capwap source interface vlanif 10

# ==================== WLAN业务配置 ====================
wlan
 #【安全优化】取消免认证，改为MAC地址认证，生产环境推荐
 undo ap auth-mode no-auth
 ap auth-mode mac-auth

 # 离线手动绑定AP MAC地址，AP1划入办公组，AP2划入访客组
 ap-id 0 ap-mac 00e0-fc11-1111
  ap-name Office‑AP
  ap-group office-group
 quit
 ap-id 1 ap-mac 00e0-fc22-2222
  ap-name Guest‑AP
  ap-group guest-group
 quit

 # 国家码域（必须配置，否则射频不工作）
 regulatory-domain-profile name default
  country-code CN
  quit

 # ========== office 办公SSID ==========
 ssid-profile name office-ssid
  ssid office
  quit
 security-profile name office-sec
  security wpa2 psk pass-phrase Office@123 aes
  quit
 vap-profile name office-vap
  forward-mode direct-forward        # 直接转发：业务数据不绕AC，性能好
  service-vlan vlan-id 20            # 办公业务VLAN
  ssid-profile office-ssid
  security-profile office-sec
  user-isolate enable                #【安全优化】开启无线用户二层隔离，同SSID终端互相隔离
  quit

 # ========== guest 访客SSID ==========
 ssid-profile name guest-ssid
  ssid guest
  quit
 security-profile name guest-sec
  security wpa2 psk pass-phrase Guest@123 aes
  quit
 vap-profile name guest-vap
  forward-mode direct-forward
  service-vlan vlan-id 30            # 访客业务VLAN
  ssid-profile guest-ssid
  security-profile guest-sec
  user-isolate enable                #【安全优化】访客无线用户隔离
  quit

 # ========== AP组 ==========
 ap-group name office-group
  vap-profile office-vap wlan 1 radio 0    # 2.4G射频
  vap-profile office-vap wlan 1 radio 1    # 5G射频
  quit
 ap-group name guest-group
  vap-profile guest-vap wlan 1 radio 0
  vap-profile guest-vap wlan 1 radio 1
  quit
quit
return

2.3 FW1 防火墙完整配置（新增边界安全设备）

对接说明：G0/0/0 Trust 域接 SW1 G0/0/19；G0/0/1 Untrust 域接外网路由器 AR1

sysname FW1
# 接口配置
interface GigabitEthernet0/0/0
 description connect-SW1-G0/0/19
 ip address 10.0.0.2 255.255.255.252
 zone trust
quit

interface GigabitEthernet0/0/1
 description connect-AR1
 ip address 202.1.1.2 255.255.255.0
 zone untrust
quit

# 默认路由指向外网路由器AR1
ip route-static 0.0.0.0 0.0.0.0 202.1.1.1

# 安全策略配置
security-policy
 # Trust内网访问Untrust外网全部放行
 rule name trust_to_untrust
  source-zone trust
  destination-zone untrust
  source-address 192.168.10.0 mask 255.255.255.0
  source-address 192.168.20.0 mask 255.255.255.0
  source-address 192.168.30.0 mask 255.255.255.0
  action permit
 quit
# 防火墙默认拒绝untrust到trust方向流量，无需额外配置拒绝外网访问内网规则

# NAT策略 Easy‑IP，复用外网接口IP做PAT，内网访问互联网
nat-policy
 rule name nat-internet
  source-zone trust
  destination-zone untrust
  source-address 192.168.10.0 mask 255.255.255.0
  source-address 192.168.20.0 mask 255.255.255.0
  source-address 192.168.30.0 mask 255.255.255.0
  action nat easy-ip
 quit
quit
return

三、业务验证命令 & 预期结果

3.1 设备查看命令

# SW1交换机

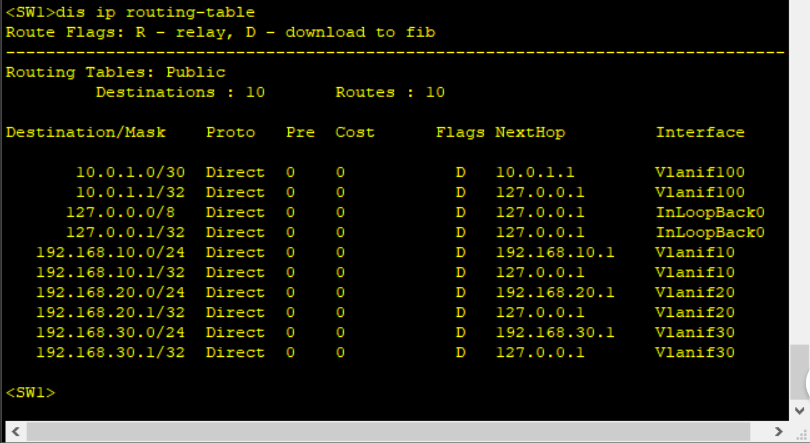

display ip routing-table

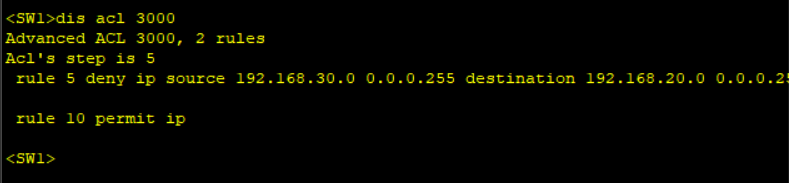

display acl 3000

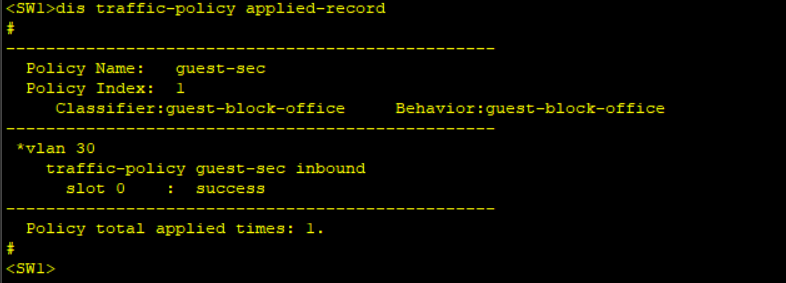

display traffic-policy applied-record

# AC控制器
display ap auth-mode

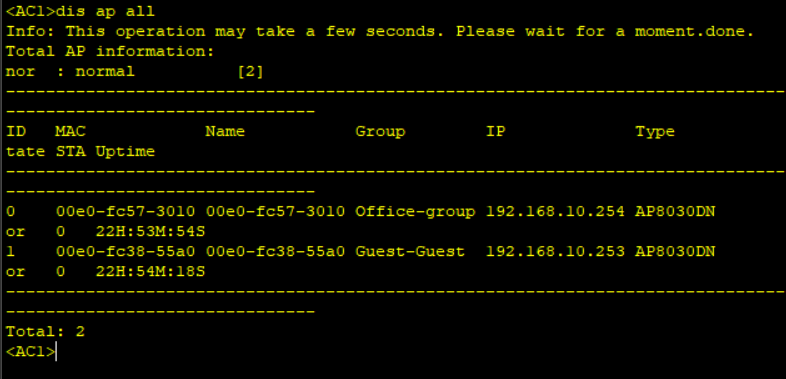

display ap all
display wlan vap-profile name office-vap

# 防火墙FW1
display security-policy rule
display nat-policy rule
display zone

3.2 业务连通预期

办公终端 VLAN20：可以访问 VLAN20 业务服务器；可以访问外网；访客网段无法访问办公网段。
访客终端 VLAN30：可以访问互联网；不能访问 192.168.20.0/24 办公及服务器网段；同 SSID 下访客终端互相隔离。
AP 注册：只有配置绑定 MAC 地址的 AP 可以注册上线，未登记 MAC 的 AP 无法接入 AC。
外网访问：内网全部网段经过防火墙 Trust→Untrust，执行 Easy‑IP 源 NAT 访问互联网；外网无法主动访问内网。

四、生产环境优化补充说明

NAT 方式：本案例使用 Easy‑IP 适合实验；生产建议使用nat address‑group公网地址池做 PAT，可靠性更高。
AP 认证：MAC‑auth 手动绑定适合小规模 AP；大规模场景建议结合 iMaster NCE‑Campus 做认证管理。
访客隔离：本案例使用三层 ACL 流策略隔离跨 VLAN 访问；无线同 SSID 隔离依靠user‑isolate enable；有线接入访客 VLAN 端口需要接口下配置port‑isolate enable。
防火墙安全策略：生产环境不要写大段 permit 规则，遵循最小权限原则，按需开放业务。
安全加固：设备关闭闲置服务，配置 console、vty 密码，开启日志，生产环境不要使用实验弱密码。

五、总结

本案例完成边界防火墙部署、AP 注册安全加固、访客网络隔离，把简单实验 WLAN 改造为符合基础生产安全基线的企业组网。
