【毕业设计】 _基于STM32单片机的自动烘手机（原理图+源码）

一. 系统概述

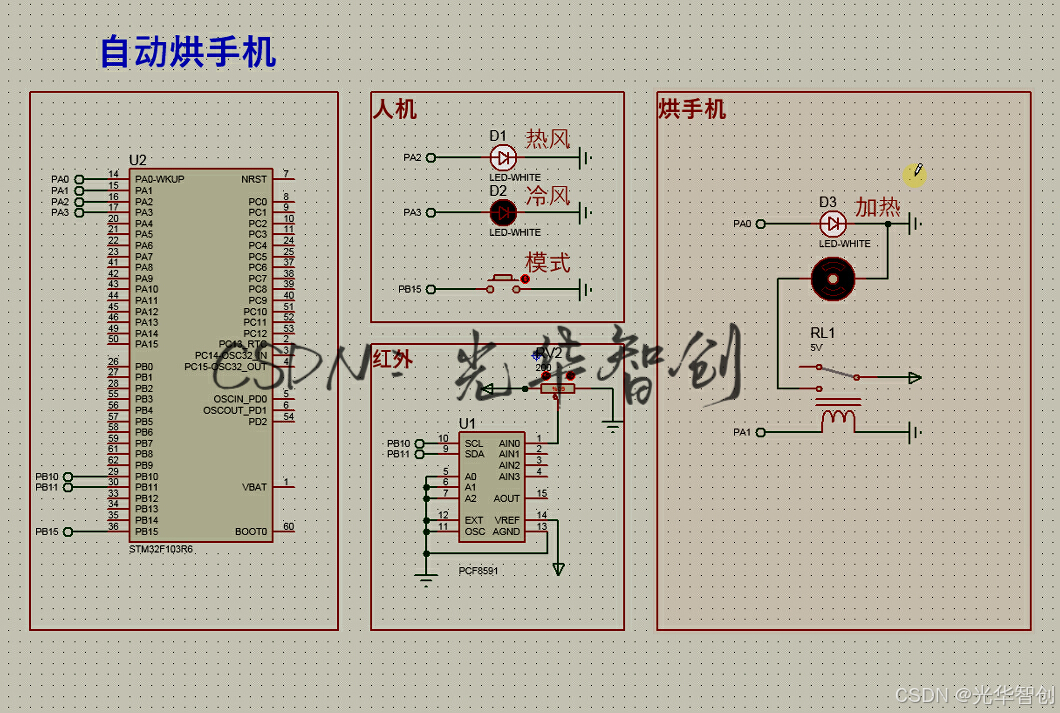

本系统采用STM32单片机作为核心控制单元，利用红外光电传感器来检测是否有手机需要烘干。系统能够调节输出冷风或热风，通过按键操作来选择风的类型，并通过不同的指示灯显示当前风的模式。

二. 仿真功能简述

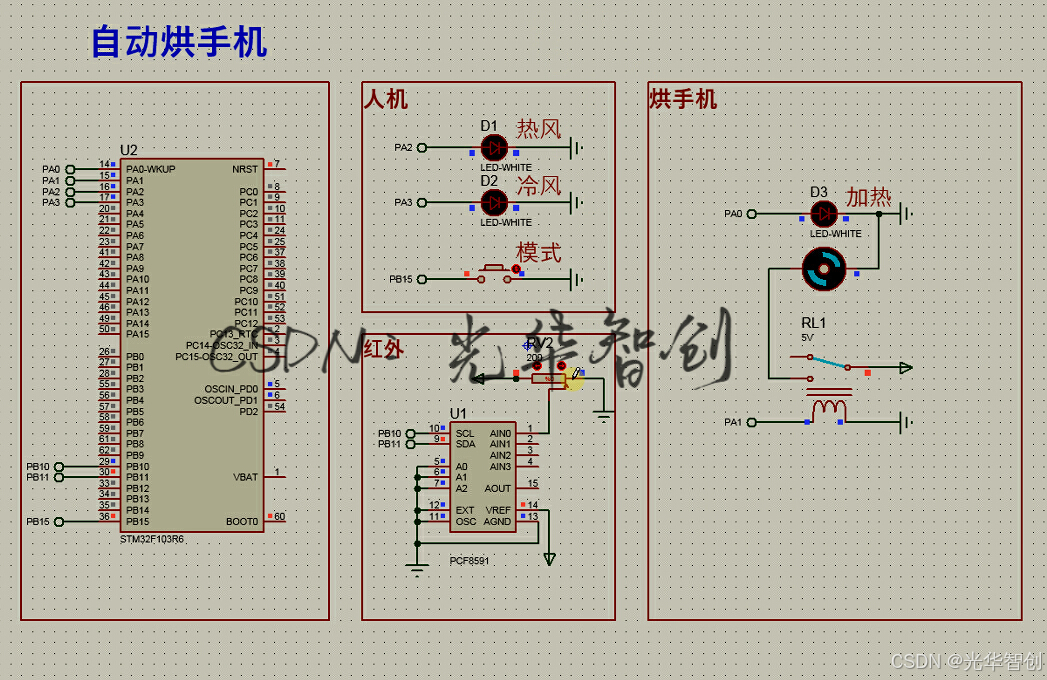

1. 将红外光电传感器的滑动变阻器调节到最右侧，表示未检测到手机，此时冷风和热风均不启动。

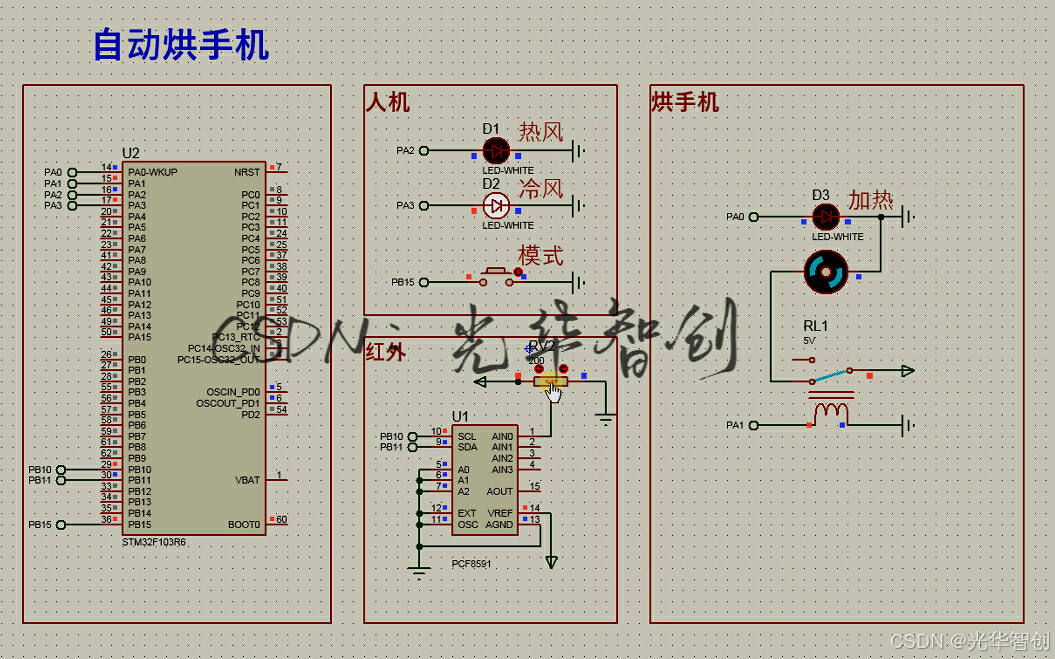

2. 当将红外传感器的滑动变阻器调节至中间位置时，系统会识别到手机，此时冷风会自动启动。

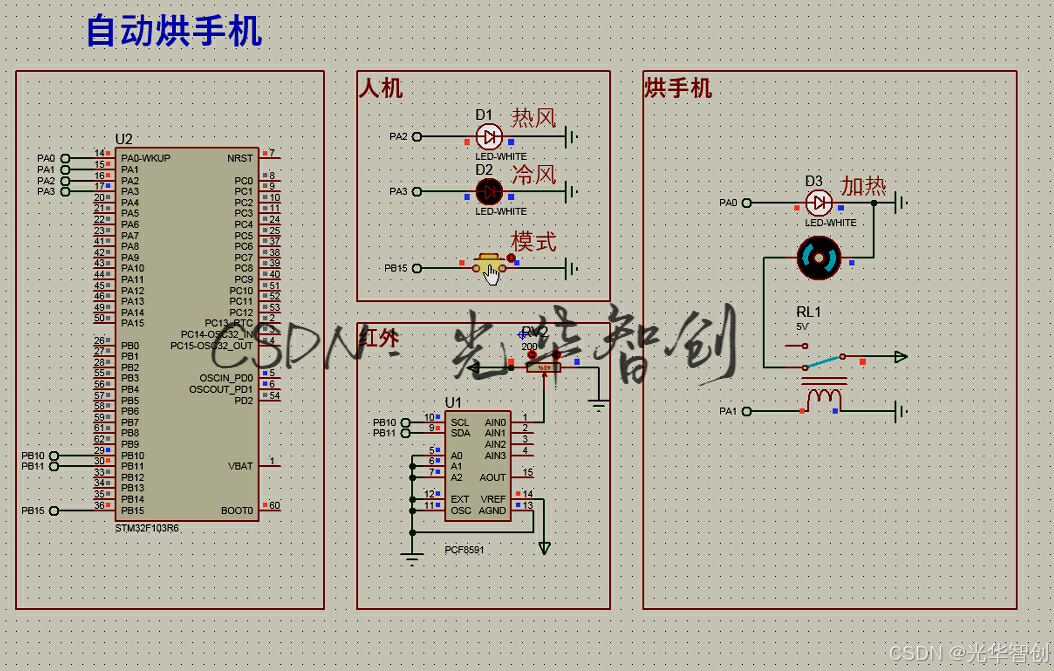

3. 按下模式切换按键后，可以切换至热风模式，直接控制系统吹出热风。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "pcf8591.h"
#include "stm32f10x.h"
#include "Beep_Led_Relay.h"
#include "delay.h"
#include "key.h"
int main(void)
{
	u8 s,m=0;

	delay_init();	    	 //延时函数初始化

	PCF8591_Init();
	Led0_init();//PA23指示灯 PA0加热 PA1烘手机
	KEY1_Init();//pb15

	while(1)
	{
		s=PCF8591_ADC_Input(0x90,1);
		//
		if(KEY2==0)
		{
			delay_ms(10);
			if(KEY2==0)
			{
				Led0_0=0;Led0_2=0;Led0_3=0;
				m=~m;
				while(KEY2){}
			}
		}
		//
		if(s>20)
		{
			Led0_1=1;//

			if(m)//热风
			{
				Led0_3=0;	Led0_0=1;Led0_2=1;
			}
			else//冷风
			{
				Led0_0=0;Led0_2=0;	Led0_3=1;
			}
		}
		else
		{
			Led0_0=0;//
			Led0_1=0;
			Led0_2=0;
			Led0_3=0;
		}
	}
}
