SD732 / ACS732过流保护（FAULT）功能应用分析

第 1 章  概述

1.1  编写目的

本文档面向使用 SD732（及 ACS732 国产替代方案）霍尔电流传感器的电源、电机驱动、储能与车载电子等系统设计工程师，系统阐述芯片内置 FAULT 过流保护功能的工作原理、典型应用场景、推荐电路以及过流阈值（VOC）设定方法，并补充与 ACS732 的对照信息，帮助设计人员快速完成“电流测量 + 硬件保护”一体化设计。

1.2  产品简介

SD732 是上海璟逸电子科技有限公司推出的 1 MHz 高带宽隔离霍尔电流传感器，采用宽体 SOP16 封装，支持 0~40 A（如 SD732-40AB-T）等多种量程，与 Allegro ACS732 实现 Pin-to-Pin 引脚兼容，是已停产 ACS732 的国产替代与升级方案。芯片通过差分霍尔阵列检测原边电流，内部集成了 VIOUT 模拟输出通路与独立的硬件 FAULT 过流保护通路，实现“测量 + 保护”一体化，无需外挂高速比较器。

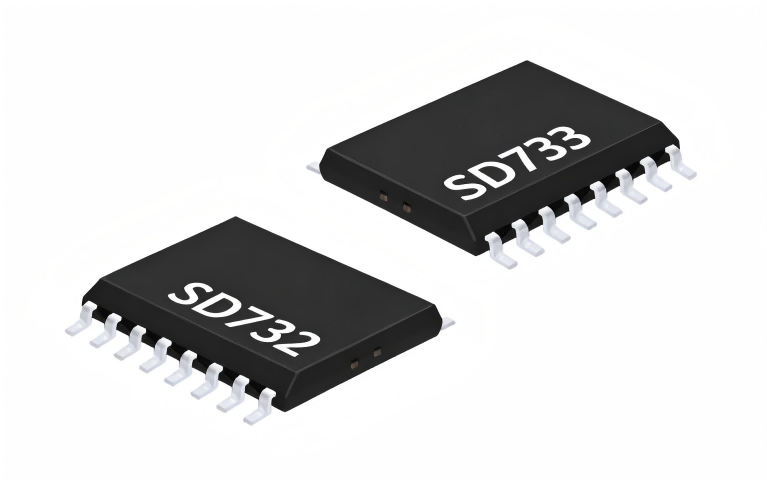

图 1-1  SD732 / SD733 隔离霍尔电流传感器芯片（宽体 SOP16 封装）

产品核心卖点包括：1 MHz 高带宽高速瞬态测量、差分霍尔阵列内置高压屏蔽、硬件 FAULT 过流保护（阈值可配置）、1 mΩ 低损耗原边，主要面向新能源光伏、车载电子、服务器/通信电源、工业设备等应用市场。

第 2 章  FAULT 过流保护功能原理

2.1  工作原理

SD732 内部除模拟输出通路（VIOUT）外，还独立集成了一路硬件过流比较器，其工作流程如下：

• 阈值设定：在 VOC 引脚通过电阻分压设定一个阈值电压，对应一个过流跳闸点 I_FAULT；
• 触发动作：当被测电流幅值超过阈值，芯片不经任何外部电路，直接将 FAULT 引脚（开漏）拉低；
• 迟滞释放：电流回落到阈值以下并减去一段迟滞（约 0.05× 满量程）后，FAULT 自动释放（变回高阻/高电平）。

关键点在于：这条通路与 VIOUT 模拟输出是并行的、纯硬件的。它不等 ADC 采样、不等 MCU 运算、不依赖软件，从电流越限到 FAULT 拉低典型仅需 0.2 μs。阈值可由外部电阻在满量程的 50%~200% 之间任意设定，且为比率式（V_VOC/V_CC 固定），电源波动不影响跳闸点。双向（AB）型号正、反方向过流都会触发。

可以理解为：芯片自带了一个“独立的高速过流报警开关量”，VIOUT 负责“测量”，FAULT 负责“保命”，两条通路独立，测量精度与保护速度互不妥协。

2.2  功能框图

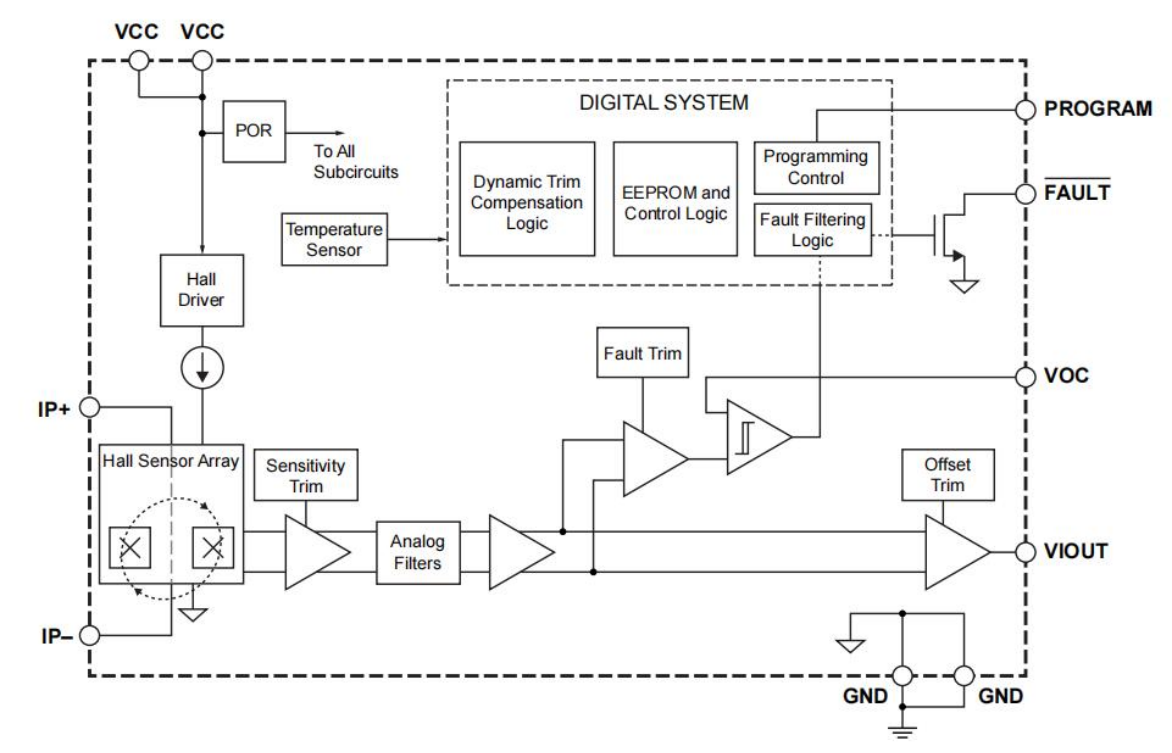

图 2-1  SD732 内部功能框图（FAULT 过流保护通路：霍尔阵列→模拟滤波→Fault 比较→Fault Filtering Logic→FAULT 引脚）

从功能框图可见：原边电流 I_P 经 IP+ / IP- 流入，由霍尔传感器阵列（Hall Sensor Array）检测，经灵敏度校准（Sensitivity Trim）、模拟滤波（Analog Filters）、失调校准（Offset Trim）后由 VIOUT 输出；同时信号经 Fault 校准/比较（Fault Trim）与故障滤波逻辑（Fault Filtering Logic）后，由 FAULT 引脚输出开漏过流报警信号。数字系统（EEPROM 控制、动态补偿、编程控制）负责校准与故障滤波，保证阈值稳定。

2.3  关键特性

第 3 章  过流保护应用场景

凡是功率管/变压器怕短路、需要快速关断的开关电源与电机驱动场景，均可使用 FAULT 过流保护，主要包括：

• DC-DC 变换器输出短路/过载保护：负载短路时，FAULT 直接接 PWM 控制器或栅极驱动器的关断脚（OCP/SD/EN），硬件封锁驱动，比 MCU 软件保护快得多；
• Buck/Boost 逐周期峰值电流限制：配合控制器实现 cycle-by-cycle 限流；
• 半桥/全桥/LLC 直通保护：上下桥臂直通属毁灭性故障，0.2 μs 级响应可在功率管炸裂前关断；
• 反激/正激变压器饱和保护：变压器饱和时电流急速上升，FAULT 可快速动作；
• 车载充电机（OBC）、服务器电源、通信电源：对短路保护响应时间有硬性要求；
• 电机驱动相电流保护：堵转、相间短路时快速关断；
• 多路监测：多只 SD732 的 FAULT 开漏输出可“线与”接在一起，一路 MCU 输入即可监测多路电流是否过流。

第 4 章  FAULT 过流保护的优势

第 5 章  过流保护应用推荐电路

5.1  典型应用电路

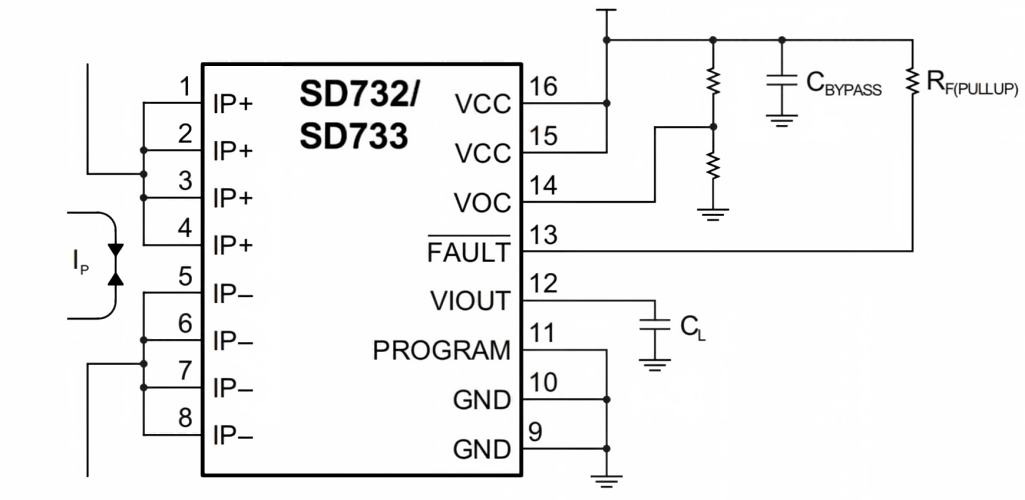

图 5-1  SD732/SD733 典型应用电路（VOC 分压设定阈值，FAULT 上拉并接控制器关断脚）

5.2  电路设计要点

• 上拉电阻：FAULT 为开漏输出，必须外接上拉电阻 R_F(PULLUP)，推荐 10 kΩ（允许范围 10~500 kΩ），可上拉至 VCC 或 MCU 的 I/O 电压（注意不超过 6 V）；
• 直接关断：FAULT 可直接连接 PWM 控制器/栅极驱动器的关断引脚（低有效），实现硬件级快速关断；
• 迟滞释放：故障解除后，电流需回落至 I_FAULT − I_HYS（迟滞 I_HYS ≈ 0.05×I_PR）以下 FAULT 才释放，避免在阈值附近抖动；
• 引脚电容：FAULT 引脚对地电容建议 ≤100 pF；
• 电源旁路：VCC 引脚需就近放置 0.1 μF 旁路电容（C_BYPASS），VIOUT 输出接负载电容 C_L（典型值按数据手册）。

5.3  多路电流监测“线与”

多路电流监测时，多只 SD732 的 FAULT 开漏输出可做线与（wire-AND）连接，共用一个上拉电阻后接 MCU 输入。任一一路发生过流，公共线即被拉低，MCU 只需一路输入即可监测多路电流是否过流，显著节省 I/O 资源。

第 6 章  过流阈值（VOC）设定

6.1  阈值计算原理

过流阈值由 VOC 引脚电压 V_VOC 决定，V_VOC 通过 VCC 到 GND 的电阻分压设定。阈值电流与分压电压的关系为：

I_FAULT = I_PR(MAX) × 5 × ( V_VOC / V_CC )

反解所需分压电压：

V_VOC = V_CC × I_FAULT / ( 5 × I_PR(MAX) )

其中 V_VOC 允许范围为 0.1×V_CC ~ 0.4×V_CC，对应 I_FAULT 可设定为满量程 I_PR(MAX) 的 50%~200%。对于双向（AB）型号，正、负电流超过阈值幅值时均会触发 FAULT。由于 V_VOC/V_CC 为比率关系，即使 VCC 波动，过流跳闸点也同比率跟踪，保持稳定。

6.2  设计示例

以 SD732-40AB-T 为例，取 V_CC = 5 V，期望实现 30 A 过流保护：I_PR(MAX) = 40 A，I_FAULT = 30 A，代入公式：

V_VOC = 5 × 30 / (5 × 40) = 0.75 V，即 V_VOC / V_CC = 0.15（在 0.1~0.4 范围内）

分压电阻满足 R2/(R1+R2) = 0.15（R1 接 VCC→VOC，R2 接 VOC→GND）。推荐取 R2 = 1.5 kΩ、R1 = 8.2 kΩ（E96 系列），实际分压比 1.5/(8.2+1.5) ≈ 0.1546，对应 I_FAULT ≈ 40 × 5 × 0.1546 ≈ 30.9 A。

建议分压电阻取值均小于 10 kΩ，以减小 VOC 引脚漏电流（最大 100 nA）造成的阈值偏差。

6.3  常用阈值速查表

下表为 SD732-40AB 在 5 V 供电下的常用阈值设定速查：

注：阈值设定在 100% IPR 以上时，输出可能已进入饱和区，FAULT 比较器仍可正常动作；但模拟输出 VIOUT 在超过 I_PR 后不再线性，持续大电流需关注热限。建议保护阈值按正常最大工作电流的 1.2~1.5 倍选取。

6.4  VOC 分压电路

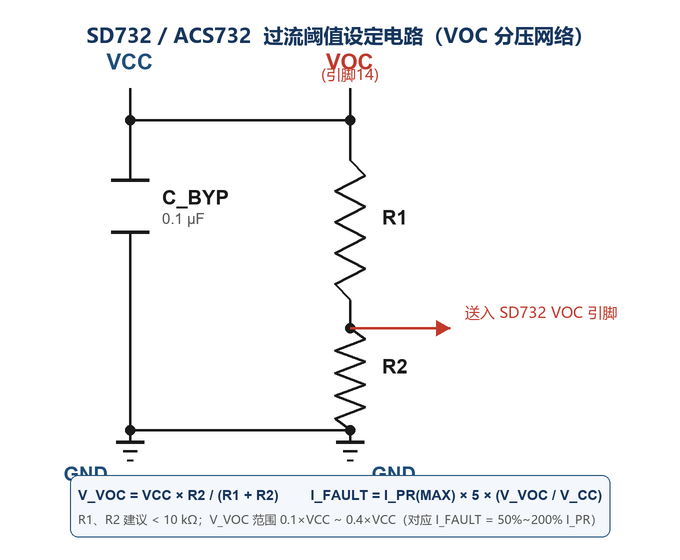

图 6-1  SD732/ACS732 过流阈值设定电路（VOC 分压网络）

第 7 章  关键注意事项

• 分压电阻必须 <10 kΩ：VOC 引脚输入漏电流最大 100 nA，电阻太大漏电流会在 R 上产生压降，导致阈值偏差；
• 双向（AB）型号：正、反方向电流超过 ±I_FAULT 都会触发 FAULT；单向（AU）型号只在正向过流时触发；
• 迟滞：故障解除后电流需回落到 I_FAULT − I_HYS（I_HYS ≈ 0.05×I_PR）以下 FAULT 才释放，防止阈值附近抖动；
• 响应时间：电流越限到 FAULT 拉低典型 0.2 μs，可直连 PWM 控制器/驱动芯片的关断脚；
• FAULT 引脚：开漏，必须上拉（10~500 kΩ，推荐 10 kΩ），多片可线与；
• 抗干扰：VOC 走线尽量短、靠近芯片；若板上开关噪声大，可在 VOC 对地加一只 100 pF~1 nF 小电容滤波（不影响直流阈值，但会轻微延缓阈值建立，一般可忽略）；
• 阈值精度：ACS732 在 V_VOC = 0.2×VCC（100% I_PR）条件下故障阈值误差为 E_tot ±3%，实际设计建议留 10% 以上裕量。

第 8 章  与 ACS732 对照及国产替代补充

8.1  背景：ACS732 停产

原厂 Allegro 已于 2025 年宣布 ACS732 进入 NFR 状态（不再支持新设计），全面停产进入倒计时。由此引发供应链连锁危机：晶圆停产出货、渠道仅剩高价库存与翻新料、价格飙升且货源极不稳定，车载 OBC、通信基站电源等存量设备的维修备件面临断供风险。

国产 SD732 作为替代方案应运而生：实现 Pin-to-Pin 引脚兼容，电气性能指标全面对标甚至超越原厂产品；采购成本仅为原厂库存的 1/3~1/2；国产厂商规模化量产，现货充足、交期可控，保障长期稳定供货。

8.2  硬件与软件兼容性

• 封装与引脚：采用宽体 SOP16 封装，物理尺寸完全一致；1~16 脚功能定义（含 IP、VCC、GND、FAULT 等）与原芯片完全匹配，引脚功能无任何差异；
• 应用电路与软件通用：外围阻容参数、连接方式与 ACS732 一致；零点电压（5 V 版为 2.5 V）及灵敏度等电气特性匹配，MCU 采样程序无需修改即可直接运行；
• 即插即用：无论是售后维修更换单颗芯片，还是新项目量产导入，SD732 均可直接替换，无需对 PCB 做任何改动，极大缩短开发与验证周期，降低项目切换风险与成本。

8.3  核心性能对比

结论：SD732 在保持与 ACS732 同等基础性能的同时，在安全性、精度、环境适应性和抗干扰能力上实现全面超越，是更具性价比的升级替代方案。

8.4  选型建议

• 售后维修：优先选择 SD732——封装、电路及量程与原装完全兼容，性能指标优于已停产原装，采购成本更低、货源稳定，是当前售后市场最优平替方案；
• 全新量产：直接选用 SD732——全面覆盖工业、通信、储能及车载 OBC 等场景，具备 AEC-Q100 车规认证，性能可靠、供应链安全稳定；
• 极限场景：军工、航天等要求极端高温与超长寿命的场景，建议优先消化原有 ACS732 库存；若需切换，必须在装机前完成充分的可靠性摸底测试。

第 9 章  总结

SD732 内置的 FAULT 过流保护功能采用独立硬件比较器通路，实现 0.2 μs 级响应、50%~200% 满量程阈值可设、比率式稳定跳闸与开漏“线与”扩展，配合 VIOUT 模拟输出形成“测量 + 保命”双通路设计，特别适合开关电源短路保护、LLC/全桥直通保护、电机堵转保护等对响应速度有硬性要求的场景。

同时，SD732 作为 ACS732 的 Pin-to-Pin 兼容国产替代方案，在保持基础性能一致的前提下，于隔离耐压、精度、低温漂移、ESD 与安规认证等方面实现全面超越，可有效规避原厂停产带来的供应风险，是保障业务连续性的明智选择。

参考来源

• 《SD732 过流保护功能应用分析》原始技术资料；
• 《SD732 vs ACS732 深度对比分析》内部对比资料；
• 《SD732_DC-DC 电源应用推荐文档 V1.0》应用推荐文档。
